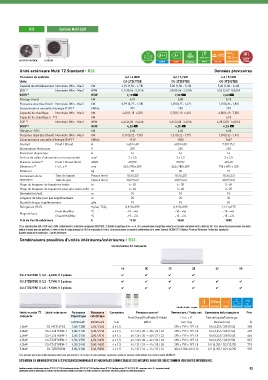

Page 93 - Panasonic 2018-2019 CATALOGUE TARIF 2018

R32 Système Multi Split

R32 A++ A+ COMPRESSEUR R2 -15°C R410A R32
R22
ANS DE
CU-2TZ41TBE / CU-2TZ50TBE CU-3TZ52TBE NOUVEAU GAZ RÉFRIGÉRANT 7,60 SEER 4,30 SCOP ROTATIF MODE CHAUD R410A/R22 RENEWAL 5 COMPRESSEUR
GARANTIE
Unité extérieure Multi TZ Standard • R32 Données provisoires
Puissance du système 3,2 / 6,0kW 3,2 / 7,7kW 4,5 / 9,5kW
Unité CU‑2TZ41TBE CU‑2TZ50TBE CU‑3TZ52TBE
Capacité de refroidissement Nominale (Min - Max) kW 4,10 (1,50 - 4,70) 5,00 (1,50 - 5,40) 5,20 (1,80 - 6,60)
EER 1) Nominale (Min - Max) W/W 4,14 (5,56 - 3,41) A 3,85 (5,56 - 3,33) A 4,52 (3,67- 5,00) A
SEER 2) W/W 7,10 i 7,00 i 7,60 i
Pdesign (froid) kW 4,10 5,00 5,20
Puissance absorbée (froid) Nominale (Min - Max) kW 0,99 (0,27 - 1,38) 1,30 (0,27 - 1,62) 1,15 (0,36 - 1,80)
Consommation annuelle d’énergie (ErP) 3) kWh/a 202 250 239
Capacité de chauffage Nominale (Min - Max) kW 4,40 (1,10 - 6,30) 5,70 (1,10 - 6,40) 6,80 (1,60 - 7,50)
Capacité de chauffage à -7°C kW — — 3,95
COP 1) Nominale (Min - Max) W/W 4,44 (5,00 - 3,54) A 4,35 (5,00 - 3,62) A 4,28 (3,87- 5,00) A
SCOP 2) W/W 4,30 h 4,20 h 4,20 h
Pdesign à -10°C kW 3,50 4,50 5,00
Puissance absorbée (chaud) Nominale (Min - Max) kW 0,99 (0,22 - 1,78) 1,31 (0,22 - 1,77) 1,59 (0,32 - 1,94)
Consommation annuelle d’énergie (ErP) 3) kWh/a 1 139 1 500 1 667
Courant Froid / Chaud A 4,60 / 4,60 6,00 / 6,00 7,30 / 15,2
Alimentation électrique V 230 230 230
Protection disjoncteur A 16 16 16
Section de câble d'alimentation recommandée mm² 3 x 1,5 3 x 1,5 3 x 2,5
Pression sonore 4) Froid / Chaud (Fort) dB(A) 48 / 50 50 / 52 48 / 48
Dimension 5) H x L x P mm 542 x 780 x 289 542 x 780 x 289 795 x 875 x 320
Poids net kg 35 35 71
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tuyauterie Tube de gaz Pouces (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
Plage de longueur de tuyauterie totale m 6 ~ 30 6 ~ 30 3 ~ 50
Plage de longueur de tuyauterie pour une seule unité m 3 ~ 20 3 ~ 20 3 ~ 25
Dénivelé (int./ext). m 10 10 15
Longueur de tube pour gaz supplémentaire m 20 20 30
Quantité de gaz supplémentaire g/m 15 15 20
Réfrigérant (R32) Kg / eq. TCO . 2 0,9 / 0,6075 0,9 / 0,6075 2,1 / 1,4175
Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46
Plage de fonct.
Chaud Min/Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24
Prix de l'unité extérieure € 1418 1658 1980
1) Les classifications EER et COP sont à 230V, conformément à la directive européenne 2002/31/CE. 2) Échelle énergétique de A+++ à G. 3) La consommation énergétique annuelle est calculée conformément à la directive ErP. 4) Le niveau de pression sonore des unités
indique la valeur pour une position à 1 mètre en face du corps principal et à 0,8 m en dessous de l'unité. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. 5) Ajouter 70 mm ou 95mm pour l'orifice des tuyauteries.
Quantité minimum de connexions : 2 unités intérieures.
Combinaisons possibles d’unités intérieures/extérieures • R32
Unité murale TZ compacte

16 20 25 35 42 50
CU‑2TZ41TBE // 3,2 ‑ 6,0kW // 2 pièces 4 4 4 4
CU‑2TZ50TBE // 3,2 ‑ 7,7kW // 2 pièces 4 4 4 4 4 4
CU‑3TZ52TBE // 4,5 ‑ 9,5kW // 3 pièces 4 4 4 4 4 4

20dB(A)
GTB
CONTRÔLE INTERNET : en option. FILTRE PM2,5 SUPER SILENCIEUX AEROWINGS CONTRÔLE INTERNET CONNECTIVITÉ
Unité murale TZ Unité intérieure Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connexions de la tuyauterie Prix
compacte frigorifique calorifique Froid-Chaud (Fort/Faible /S-Faible) H x L x P Tube de liquide/Tube de gaz
kW/kCal/h kW/kCal/h mm dB(A) mm / kg Pouces (mm) €
1,6kW CS-MTZ16TKE 1,60 / 1 380 2,60 / 2 240 4 x 1,5 — — 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 398
2,0kW CS-TZ20TKEW-1 2,00 / 1 720 3,20 / 2 750 4 x 1,5 37 / 25 / 20 — 38 / 26 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 459
2,5kW CS-TZ25TKEW-1 2,50 / 2 150 3,60 / 3 010 4 x 1,5 40 / 26 / 20 — 40 / 27 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 464
3,5kW CS-TZ35TKEW-1 3,50 / 2 750 4,50 / 3 870 4 x 1,5 42 / 30 / 20 — 42 / 33 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 567
4,2kW CS-TZ42TKEW-1 4,20 / 3 440 5,00 / 4 820 4 x 1,5 44 / 31 / 29 — 44 / 35 / 28 290 x 799 x 197 / 8 1/4 (6,35) / 1/2 (12,70) 715
5,0kW CS-TZ50TKEW 5,00 / 4 300 5,30 / 5 850 4 x 1,5 44 / 37 / 34 — 44 / 37 / 34 302 x 1 102 x 244 / 12 1/4 (6,35) / 1/2 (12,70) 907
1) La pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97.
ATTENTION DE BIEN RESPECTER LES PUISSANCES MINIMALES ET MAXIMALES CONNECTABLES DES GROUPES AVANT DE SÉLECTIONNER VOS UNITÉS INTÉRIEURES.

Conditions nominales refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 93
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
