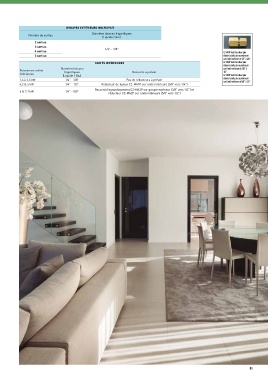

Page 91 - Panasonic 2018-2019 CATALOGUE TARIF 2018

GROUPES EXTÉRIEURS MULTISPLIT
Nombre de sorties Diamètre liaisons frigorifiques
(Liquide / Gaz)
2 sorties
3 sorties 1/4" - 3/8"
4 sorties CZ-MA1P doit être utilisé pour
5 sorties réduire la taille de raccordement
sur l’unité intérieure de 1/2" à 3/8”.
UNITÉS INTÉRIEURES CZ-MA2P doit être utilisé pour
réduire la taille de raccordement
Diamètre liaisons sur l’unité extérieure de 3/8" à
Puissances unités frigorifiques Raccords à prévoir 1/2”.
intérieures (Liquide / Gaz) CZ-MA3P doit être utilisé pour
1,6 à 3,5 kW 1/4" - 3/8" Pas de réducteurs à prévoir réduire la taille de raccordement
sur l’unité intérieure de 5/8" à 1/2”.
4,2 & 5 kW 1/4" - 1/2" Réducteur de tuyaux CZ-MA1P sur unité intérieure (3/8" vers 1/4")
6 & 7,1 kW 1/4" - 5/8" Raccord d'agrandissement CZ-MA3P sur groupe extérieur (3/8" vers 1/2") et
réducteur CZ-MA2P sur unité intérieure (5/8" vers 1/2")

91
