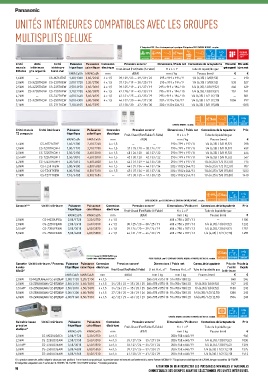

Page 90 - Panasonic 2018-2019 CATALOGUE TARIF 2018

UNITÉS INTÉRIEURES COMPATIBLES AVEC LES GROUPES

MULTISPLITS DELUXE

IF Design Award 2017 : Elle a été récompensée par le prestigieux IF Design Award 2017. CONTRÔLE INTERNET : en option.
38% 99% 19dB(A)
CONTRÔLE DE GTB
L’HUMIDITÉ
AEROWINGS SUPER SILENCIEUX MILD DRY AEROWINGS CONTRÔLE INTERNET CONNECTIVITÉ
Unité Unité Unité Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connexions de la tuyauterie Prix unité Prix unité
murale intérieure intérieure frigorifique calorifique électrique Froid-Chaud (Fort/Faible /S-Faible) H x L x P Tube de liquide/de gaz gris argenté blanc mat
Etherea gris argenté blanc mat
kW/kCal/h kW/kCal/h mm dB(A) mm / kg Pouces (mm) € €
1,6kW — CS-MZ16TKE 1,60 / 1 380 2,60 / 2 240 4 x 1,5 39 / 29 / 23 — 39 / 29 / 23 295 x 919 x 194 / 9 1/4 (6,35) / 3/8(9,52) — 490
2,0kW CS-XZ20TKEW CS-Z20TKEW 2,00 / 1 720 3,20 / 2 750 4 x 1,5 37 / 24 / 19 — 38 / 25 / 19 295 x 919 x 194 / 9 1/4 (6,35) / 3/8(9,52) 538 527
2,5kW CS-XZ25TKEW CS-Z25TKEW 2,50 / 2 150 3,60 / 3 010 4 x 1,5 39 / 25 / 19 — 41 / 27 / 19 295 x 919 x 194 / 10 1/4 (6,35) / 3/8 (9,52) 640 629
3,5kW CS-XZ35TKEW CS-Z35TKEW 3,20 / 2 750 4,50 / 3 870 4 x 1,5 42 / 28 / 19 — 43 / 33 / 19 295 x 919 x 194 / 10 1/4 (6,35) / 3/8 (9,52) 752 741
4,2kW — CS-Z42TKEW 4,00 / 3 440 5,60 / 4 820 4 x 1,5 43 / 31 / 25 — 43 / 35 / 29 295 x 919 x 194 / 10 1/4 (6,35) / 1/2 (12,70) — 801
5,0kW CS-XZ50TKEW CS-Z50TKEW 5,00 / 4 300 6,80 / 5 850 4 x 1,5 44 / 37 / 30 — 44 / 37 / 30 302 x 1 120 x 236 / 12 1/4 (6,35) / 1/2 (12,70) 1004 992
7,1kW — CS-Z71TKEW 7,10 / 6105 8,60 / 7 395 — 47 / 38 / 30 — 47 / 38 / 30 302 x 1 120 x 236 / 13 1/4 (6,35) / 5/8 (15,88) — 1035

20dB(A)
GTB
CONTRÔLE INTERNET : en option. FILTRE PM2,5 SUPER SILENCIEUX AEROWINGS CONTRÔLE INTERNET CONNECTIVITÉ
Unité murale Unité intérieure Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connexions de la tuyauterie Prix
TZ compacte frigorifique calorifique électrique Froid-Chaud (Fort/Faible /S-Faible) H x L x P Tube de liquide/de gaz
kW/kCal/h kW/kCal/h mm dB(A) mm / kg Pouces (mm) €
1,6kW CS-MTZ16TKE 1,60 / 1 380 2,60 / 2 240 4 x 1,5 — — 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 398
2,0kW CS-TZ20TKEW-1 2,00 / 1 720 3,20 / 2 750 4 x 1,5 37 / 25 / 20 — 38 / 26 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 459
2,5kW CS-TZ25TKEW-1 2,50 / 2 150 3,60 / 3 010 4 x 1,5 40 / 26 / 20 — 40 / 27 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 464
3,5 kW² CS-TZ35TKEW-1 3,50 / 3 010 4,50 / 3 870 4 x 1,5 42 / 30 / 20 — 42 / 33 / 22 290 x 799 x 197 / 8 1/4 (6,35) / 3/8 (9,52) 567
4,2kW CS-TZ42TKEW-1 4,20 / 3 612 5,60 / 4 820 4 x 1,5 44 / 31 / 29 — 44 / 35 / 28 290 x 799 x 197 / 8 1/4 (6,35) / 1/2 (12,70) 715
5,0kW CS-TZ50TKEW 5,00 / 4 300 6,80 / 5 850 4 x 1,5 44 / 37 / 34 — 44 / 37 / 34 302 x 1 102 x 244 / 12 1/4 (6,35) / 1/2 (12,70) 907
6,0kW CS-TZ60TKEW 6,00 / 5 160 8,50 / 7 310 4 x 1,5 45 / 37 / 34 — 45 / 37 / 34 302 x 1 102 x 244 / 12 1/4 (6,35) / 5/8 (15,88) 1223
7,1kW CS-TZ71TKEW 7,10 / 6 105 8,90 / 7 654 — 47 / 38 / 35 — 47 / 38 / 35 302 x 1 102 x 244 / 13 1/4 (6,35) / 5/8 (15,88) 1440

99% 20dB(A)
GTB
SUPER SILENCIEUX : pour CS-Z25UFEAW et CS-Z35UFEAW. CONTRÔLE INTERNET : en option. SUPER SILENCIEUX CONTRÔLE INTERNET CONNECTIVITÉ
Console³ * Unité intérieure Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connexions de la tuyauterie Prix
frigorifique calorifique électrique Froid-Chaud (Fort/Faible /S-Faible) H x L x P Tube de liquide/de gaz
kW/kCal/h kW/kCal/h mm dB(A) mm / kg Pouces (mm) €
2,0kW CS-MZ20UFEA 2,00 / 1 720 3,20 / 2 750 4 x 1,5 — 600 x 750 x 207 / 13 — 1100
2,8kW CS-Z25UFEAW 2,80 / 2 410 3,60 / 3 010 4 x 1,5 38 / 25 / 20 — 38 / 25 / 19 600 x 750 x 207 / 13 1/4 (6,35) / 3/8 (9,52) 1232
3,5 kW² CS-Z35UFEAW 3,50 / 3 010 4,50 / 3 870 4 x 1,5 39 / 26 / 20 — 39 / 26 / 19 600 x 750 x 207 / 13 1/4 (6,35) / 3/8 (9,52) 1252
5,0kW CS-Z50UFEAW 5,00 / 4 300 6,80 / 5 850 4 x 1,5 44 / 31 / 27 — 46 / 33 / 29 600 x 750 x 207 / 13 1/4 (6,35) / 1/2 (12,70) 1455

22dB(A)
NOUVEAU Panneau CZ-BT20EW RAL9010 l pour GTB
Cassette 4 voies 60x60 (vendu séparément) SUPER SILENCIEUX : pour CS-Z25UB4EAW. CONTRÔLE INTERNET et CONTRÔLE AISÉ VIA GTB : en option. SUPER SILENCIEUX CONTRÔLE INTERNET CONNECTIVITÉ
Cassette Unité intérieure / Panneau Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connex. de la tuyauterie Prix de Prix de la
4 voies frigorifique calorifique électrique l'unité façade
60x60* Froid-Chaud (Fort/Faible /S-Faible) U. int. H x L x P Panneau H x L x P Tube de liquide/de gaz intérieure
kW/kCal/h kW/kCal/h mm dB(A) mm / kg mm / kg Pouces (mm) € €
2,0kW CS-MZ20UB4EA / CZ-BT20EW 2,00 / 1 720 3,20 / 2 750 4 x 1,5 — 260 x 575 x 575 / 18 51 x 700 x 700 / 2,5 — 840 245
2,5kW CS-Z25UB4EAW / CZ-BT20EW 2,80 / 2 410 3,60 / 3 010 4 x 1,5 34 / 25 / 22 — 35 / 28 / 25 260 x 575 x 575 / 18 51 x 700 x 700 / 2,5 1/4 (6,35) / 3/8 (9,52) 927 245
3,5 kW² CS-Z35UB4EAW / CZ-BT20EW 3,50 / 3 010 4,50 / 3 870 4 x 1,5 34 / 26 / 23 — 35 / 28 / 25 260 x 575 x 575 / 18 51 x 700 x 700 / 2,5 1/4 (6,35) / 3/8 (9,52) 1180 245
5,0kW CS-Z50UB4EAW / CZ-BT20EW 5,00 / 4 300 6,80 / 5 850 4 x 1,5 37 / 28 / 25 — 38 / 29 / 26 260 x 575 x 575 / 18 51 x 700 x 700 / 2,5 1/4 (6,35) / 1/2 (12,70) 1388 245
6,0kW CS-Z60UB4EAW / CZ-BT20EW 6,00 / 5 160 8,50 / 7 310 4 x 1,5 42 / 32 / 29 — 43 / 32 / 29 260 x 575 x 575 / 18 51 x 700 x 700 / 2,5 1/4 (6,35) / 1/2 (12,70) 1534 245

GTB
CONTRÔLE INTERNET à DISTANCE et CONTRÔLE AISÉ VIA GTB : en option. FILTRE INCLUS CONTRÔLE INTERNET CONNECTIVITÉ
Gainable basse Unité intérieure Puissance Puissance Connexion Pression sonore¹ Dimensions / Poids net Connexions de la tuyauterie Prix
pression frigorifique calorifique électrique Froid-Chaud (Fort/Faible /S-Faible) H x L x P Tube de liquide/de gaz
statique*
kW/kCal/h kW/kCal/h mm dB(A) mm / kg Pouces (mm) €
2,0kW CS-MZ20UD3EA 2,00 / 1 720 3,20 / 2 750 4 x 1,5 — 200 x 750 x 640 / 19 — 940
2,5kW CS-Z25UD3EAW 2,50 / 2 150 3,60 / 3 010 4 x 1,5 33 / 27 / 24 — 35 / 27 / 24 200 x 750 x 640 / 19 1/4 (6,35) / 3/8 (9,52) 1030
3,5 kW² CS-Z35UD3EAW 3,50 / 3 010 4,50 / 3 870 4 x 1,5 33 / 27 / 24 — 35 / 27 / 24 200 x 750 x 640 / 19 1/4 (6,35) / 3/8 (9,52) 1296
5,0kW CS-Z50UD3EAW 5,00 / 4 300 6,80 / 5 850 4 x 1,5 39 / 29 / 26 — 39 / 30 / 27 200 x 750 x 640 / 19 1/4 (6,35) / 1/2 (12,70) 1375
6,0kW CS-Z60UD3EAW 6,00 / 5 160 8,50 / 7 310 4 x 1,5 41 / 30 / 27 — 41 / 32 / 29 200 x 750 x 640 / 19 1/4 (6,35) / 1/2 (12,70) 1512
1) La pression sonore des unités indique la valeur pour une position à 1 m en face du corps principal. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. 2) la puissance calorifique est de 4,20 kW, lorsque raccordé au CU-2Z35TBE.
3) Compatible uniquement avec 2 sorties de CU-2Z35TBE / CU-2Z41TBE / CU-2Z50TBE extérieur. * Données provisoires.
ATTENTION DE BIEN RESPECTER LES PUISSANCES MINIMALES ET MAXIMALES
90
CONNECTABLES DES GROUPES AVANT DE SÉLECTIONNER VOS UNITÉS INTÉRIEURES.
