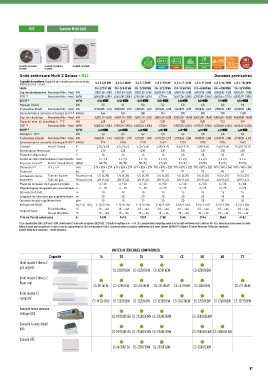

R32 Système Multi Split

R32 A+++ A++ COMPRESSEUR R2 -15°C R410A R32 ANS DE
R22
CU-2Z35TBE / CU-2Z41TBE / CU-3Z52TBE / CU-3Z68TBE / CU-4Z80TBE / CU-5Z90TBE NOUVEAU GAZ RÉFRIGÉRANT 5 COMPRESSEUR
GARANTIE
CU-2Z50TBE CU-4Z68TBE 8,50 SEER 4,60 SCOP ROTATIF MODE CHAUD R410A/R22 RENEWAL
Unité extérieure Multi Z Deluxe • R32 Données provisoires
Capacité du système (capacité de refroidissement nominale
intérieure min - max) 3,2 à 6,0 kW 3,2 à 6,0kW 3,2 à 7,7kW 4,5 à 9,5kW 4,5 à 11,2kW 4,5 à 11,5kW 4,5 à 14,7kW 4,5 à 18,3kW
Unité CU‑2Z35TBE CU‑2Z41TBE CU‑2Z50TBE CU‑3Z52TBE CU‑3Z68TBE CU‑4Z68TBE CU‑4Z80TBE CU‑5Z90TBE
Cap. de refroidissement Nominale (Min - Max) kW 3,50 (1,50 - 4,50) 4,10 (1,50 - 5,20) 5,00 (1,50 - 5,40) 5,20 (1,80 - 7,30) 6,80 (1,90 - 8,00) 6,80 (1,90 - 8,80) 8,00 (3,00 - 9,20) 9,00 (2,90 - 11,50)
EER 1) Nominale (Min - Max) W/W 4,86 (6,00- 4,09) A 4,56 (6,00- 3,80) A 4,24 (6,00- 3,62) A 4,77 A++ 3,66 (7,04- 3,38) A 4,39 (5,59- 3,56) A 4,04 (5,66- 3,21) A 4,09 (5,27- 2,98) A
SEER 2) W/W 8,50 j 8,50 j 8,50 j 8,50 j 8,00 i 8,00 i 7,90 i 8,50 j
Pdesign (froid) kW 3,5 4,1 5,0 5,2 6,8 6,8 8,0 9,0
P. absorbée (froid) Nominale (Min - Max) kW 0,72 (0,25 - 1,10) 0,90 (0,25 - 1,37) 1,18 (0,25 - 1,49) 1,09 (0,36 - 2,18) 1,86 (0,27 - 2,37) 1,55 (0,34 - 2,47) 1,98 (0,53 - 2,87) 2,20 (0,55 - 3,86)
Consommation annuelle d’énergie (ErP) 3) kWh/a 144 169 206 214 298 298 990 1 100
Cap. de chauffage Nominale (Min - Max) kW 4,20 (1,10 - 5,60) 4,60 (1,10 - 7,00) 5,60 (1,10 - 7,20) 6,80 (1,60 - 8,30) 8,50 (3,30 - 10,40) 8,50 (3,00 - 10,60) 9,40 (4,20 - 10,60) 10,40 (3,40 - 14,50)
Capacité max. de chauffage à -7°C kW 4,38 5,47 5,47 5,95 7,50 8,20 7,31 9,99
COP 1) Nominale (Min - Max) W/W 4,88 (5,24- 4,18) A 4,79 (5,24- 3,91) A 4,63 (5,24- 4,00) A 4,72 A++ 3,95 (5,32- 3,64) A 4,47 (5,17- 3,96) A 4,63 (6,00- 3,46) A 4,84 (6,42- 3,42) A
SCOP 2) W/W 4,60 i 4,60 i 4,60 i 4,20 h 4,20 h 4,20 h 4,70 i 4,68 i
Pdesign à -10°C kW 3,2 3,5 4,2 5,0 5,2 5,8 6,8 8,5
P. absorbée (chaud) Nominale (Min - Max) kW 0,86 (0,21 - 1,34) 0,96 (0,21 - 1,79) 1,21 (0,21 - 1,80) 1,47 (3,20 - 2,17) 2,15 (0,62 - 2,86) 1,90 (0,58 - 2,68) 2,03 (0,70 - 3,06) 2,15 (0,53 - 4,24)
Consommation annuelle d’énergie (ErP) 3) kWh/a 974 1 065 1 278 1 667 1 733 1 933 2 026 2 543
Courant Froid / Chaud A 3,35 / 4,00 4,15 / 4,45 5,35 / 5,50 5,00 / 6,70 8,40 / 9,70 7,00 / 8,60 9,50 / 9,50 10,50 / 10,10
Alimentation électrique V 230 230 230 230 230 230 230 230
Protection disjoncteur A 16 16 16 16 20 20 20 25
Section de câble d'alimentation recommandée mm² 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4
Pression sonore 4) Froid / Chaud (Fort) dB(A) 48 / 50 48 / 50 50 / 52 47 / 48 51 / 52 49 / 50 51 / 52 53 / 54
Dimension 5) H x L x P mm 619 x 824 x 299 619 x 824 x 299 619 x 824 x 299 795 x 875 x 320 795 x 875 x 320 795 x 875 x 320 999 x 940 x 340 999 x 940 x 340
Poids net kg 39 39 39 71 71 72 80 81
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tuyauterie Tube de gaz Pouces (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
Plage de longueur de tuyauterie totale m 6 / 30 6 / 30 6 / 30 6 / 50 6 / 60 6 / 60 6 / 70 6 / 80
Plage de longueur de tuyauterie pour une unité seule m 3 ~ 20 3 ~ 20 3 ~ 20 3 / 25 3 / 25 3 / 25 3 / 25 3 / 25
Dénivelé (int./ext). m 10 10 10 15 15 15 15 15
Longueur de tube pour gaz supplémentaire m 20 20 20 30 30 30 45 45
Quantité de gaz supplémentaire g/m 15 15 15 20 20 20 20 20
Réfrigérant (R32) kg / eq. TCO 2 1,12 / 0 756 1,12 / 0 756 1,12 / 0 756 2,10 / 1 418 2,10 / 1 418 2,10 / 1 418 2,72 / 1 836 2,72 / 1 836
Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
Plage de fonct.
Chaud Min/Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24
Prix de l'unité extérieure € 1435 1610 1839 2180 2540 2946 3548 4182
1) Les classifications EER et COP sont à 230V, conformément à la directive européenne 2002/31/CE. 2) Échelle énergétique de A+++ à G. 3) La consommation énergétique annuelle est calculée conformément à la directive ErP. 4) Le niveau de pression sonore des unités
indique la valeur pour une position à 1 mètre en face du corps principal et à 0,8 m en dessous de l'unité. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. 5) Ajouter 70 mm ou 95mm pour l'orifice des tuyauteries.
Quantité minimum de connexions : 2 unités intérieures.

UNITÉS INTÉRIEURES COMPATIBLES
Capacité 16 20 25 35 42 50 60 71
Unité murale Etherea Z
gris argenté
CS-XZ20TKEW CS-XZ25TKEW CS-XZ35TKEW CS-XZ50TKEW
Unité murale Etherea Z
Blanc mat
CS-MZ16TKE CS-Z20TKEW CS-Z25TKEW CS-Z35TKEW CS-Z42TKEW CS-Z50TKEW CS-Z71TKEW
Unité murale TZ
compacte
CS-MTZ16TKE CS-TZ20TKEW CS-TZ25TKEW CS-TZ35TKEW CS-TZ42TKEW CS-TZ50TKEW CS-TZ60TKEW CS-TZ71TKEW
Gainable basse pression
statique UD3
CS-MZ20UD3EA CS-Z25UD3EAW CS-Z35UD3EAW CS-Z50UD3EAW
Cassette 4 voies 60x60
UB4
CS-MZ20UB4EA CS-Z25UB4EAW CS-Z35UB4EAW CS-Z50UB4EAW CS-Z60UB4EAW
Console UFE
CS-MZ20UFEA CS-Z25UFEAW CS-Z35UFEAW CS-Z50UFEAW

87
