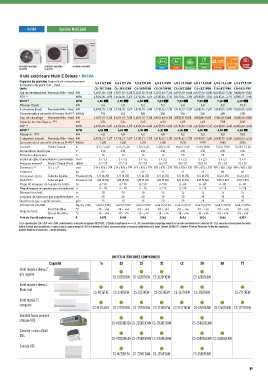

Page 89 - Panasonic 2018-2019 CATALOGUE TARIF 2018

R410A Système Multi Split

A++ A+ -15°C
COMPRESSEUR R2 R22 R410A ANS DE
CU-2E12SBE / CU-2E15SBE / CU-3E18PBE / CU-3E23SBE / CU-4E27PBE / CU-5E34PBE 5 COMPRESSEUR
GARANTIE
CU-2E18SBE CU-4E23PBE 7,00 SEER 4,00 SCOP ROTATIF MODE CHAUD R22 RENEWAL
Unité extérieure Multi E Deluxe • R410A
Capacité du système (capacité de refroidissement 3,2 à 5,7 kW 3,2 à 5,7 kW 3,2 à 7,5 kW 4,5 à 9,0 kW 4,5 à 11,0 kW 4,5 à 11,0 kW 4,5 à 13,6 kW 4,5 à 17,5 kW
nominale intérieure min - max)
Unité CU‑2E12SBE CU‑2E15SBE CU‑2E18SBE CU‑3E18PBE CU‑3E23SBE CU‑4E23PBE CU‑4E27PBE CU‑5E34PBE
Cap. de refroidissement Nominale (Min - Max) kW 3,60 (1,50 - 4,50) 4,50 (1,50 - 5,20) 5,20 (1,50 - 5,40) 5,20 (1,80 - 7,30) 6,80 (1,90 - 8,00) 6,80 (1,90 - 8,00) 8,00 (3,00 - 9,20) 10,00 (2,90 - 11,50)
EER 1) W/W 4,50 (6,00 - 4,09) 3,66 (6,00 - 3,42) 3,42 (6,00 - 3,42) 4,33 (5,00 - 3,24) 3,56 (7,04 - 3,38) 4,05 (5,59 - 3,56) 4,04 (5,66 - 3,21) 3,50 (5,27 - 2,98)
SEER 2) W/W 6,50 i 6,50 i 6,50 i 7,00 i 7,00 i 7,00 i 7,00 i 6,50 i
Pdesign (froid) kW 3,6 4,5 5,2 5,2 6,8 6,8 8,0 10,0
P. absorbée (froid) Nominale (Min - Max) kW 0,80 (0,25 - 1,10) 1,23 (0,25 - 1,52) 1,52 (0,25 - 1,58) 1,27 (0,36 - 2,25) 1,91 (0,27 - 2,37) 1,68 (0,34 - 2,47) 1,98 (0,53 - 2,87) 2,86 (0,55 - 3,86)
Consommation annuelle d'énergie (ErP) 3) kWh/a 194 242 280 260 955 340 400 538
Cap. de chauffage Nominale (Min - Max) kW 4,40 (1,10 - 5,60) 5,40 (1,10 - 7,00) 5,60 (1,10 - 7,20) 6,80 (1,60 - 8,30) 8,50 (3,30 - 10,40) 8,50 (3,00 - 10,40) 9,40 (4,20 - 10,60) 12,00 (3,40 - 14,50)
Capacité de chauffage à -7°C kW 3,54 3,54 3,65 4,90 6,05 6,05 7,08 8,85
COP 1) W/W 4,63 (5,24 - 4,41) 4,62 (5,24 - 4,19) 4,63 (5,24 - 4,24) 4,69 (3,93 - 5,00) 4,07 (5,32 - 3,74) 4,47 (4,08 - 5,17) 4,52 (6,00 - 3,46) 4,20 (6,42 - 3,42)
SCOP 2) W/W 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h 4,00 h
Pdesign à -10°C kW 4,0 4,0 4,2 4,8 5,2 5,5 8,0 10,0
P. absorbée (chaud) Nominale (Min - Max) kW 0,95 (0,21 - 1,27) 1,17 (0,21 - 1,67) 1,21 (0,21 - 1,70) 1,41 (0,32 - 2,18) 2,09 (0,62 - 2,78) 1,85 (0,58 - 2,60) 2,08 (0,70 - 3,06) 2,86 (0,53 - 4,24)
Consommation annuelle d'énergie (ErP) 3) kWh/a 1 400 1 400 1 470 1 680 1 820 1 925 2 800 3 500
Courant Froid / Chaud A 3,75 / 4,20 5,75 / 5,20 7,10 / 5,35 5,30 / 6,70 8,40 / 9,60 7,50 / 8,80 9,40 / 9,80 13,20 / 13,40
Alimentation électrique V 230 230 230 230 230 230 230 230
Protection disjoncteur A 16 16 16 16 20 20 20 25
Section de câble d'alimentation recommandée mm² 3 x 1,5 3 x 1,5 3 x 1,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 4
Pression sonore 4) Froid / Chaud (Fort) dB(A) 47 / 49 47 / 49 49 / 51 46 / 47 50 / 51 50 / 51 51 / 52 53 / 54
Dimension 5) H x L x P mm 619 x 824 x 299 619 x 824 x 299 619 x 824 x 229 795 x 875 x 320 795 x 875 x 320 795 x 875 x 320 999 x 940 x 340 999 x 940 x 340
Poids net kg 39 39 39 71 71 72 80 81
Connexions de la Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
tuyauterie Tube de gaz Pouces (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
Plage de longueur de tuyauterie totale m 6 / 30 6 / 30 6 / 30 6 / 50 6 ~ 60 6 ~ 60 6 ~ 80 6 ~ 80
Plage de longueur de tuyauterie pour une seule unité m 3 ~ 20 3 ~ 20 3 ~ 20 3 / 25 3 / 25 3 / 25 3 / 25 3 / 25
Dénivelé (int./ext). m 10 10 10 15 15 15 15 15
Longueur de tube pour gaz supplémentaire m 20 20 20 30 30 30 45 45
Quantité de gaz supplémentaire g/m 15 15 15 20 20 20 20 20
Réfrigérant (R410A) Kg / eq. TCO . 2 1,40 / 2,9232 1,40 / 2,9232 1,40 / 2,9232 2,64 / 5,5123 2,64 / 5,5123 2,64 / 5,5123 3,40 / 7,0992 3,40 / 7,0992
Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
Plage de fonct.
Chaud Min/Max °C -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24 -15 ~ +24
Prix de l'unité extérieure € 1478 1658 1894 2245 2616 3034 3654 4307
1) Les classifications EER et COP sont à 230V, conformément à la directive européenne 2002/31/CE. 2) Échelle énergétique de A+++ à G. 3) La consommation énergétique annuelle est calculée conformément à la directive ErP. 3) Le niveau de pression sonore des unités
indique la valeur pour une position à 1 mètre en face du corps principal et à 0,8 m en dessous de l'unité. La pression sonore est mesurée conformément à la norme Eurovent 6/C/006-97. 4) Ajouter 70 mm ou 95mm pour l'orifice des tuyauteries.
Quantité minimum de connexions : 2 unités intérieures.

UNITÉS INTÉRIEURES COMPATIBLES
Capacité 16 20 25 35 42 50 60 71
Unité murale Etherea Z
gris argenté
CS-XZ20TKEW CS-XZ25TKEW CS-XZ35TKEW CS-XZ50TKEW
Unité murale Etherea Z
Blanc mat
CS-MZ16TKE CS-Z20TKEW CS-Z25TKEW CS-Z35TKEW CS-Z42TKEW CS-Z50TKEW CS-Z71TKEW
Unité murale TZ
compacte
CS-MTZ16TKE CS-TZ20TKEW CS-TZ25TKEW CS-TZ35TKEW CS-TZ42TKEW CS-TZ50TKEW CS-TZ60TKEW CS-TZ71TKEW
Gainable basse pression
statique UD3
CS-MZ20UD3EA CS-Z25UD3EAW CS-Z35UD3EAW CS-Z50UD3EAW
Cassette 4 voies 60x60
UB4
CS-MZ20UB4EA CS-Z25UB4EAW CS-Z35UB4EAW CS-Z50UB4EAW CS-Z60UB4EAW
Console UFE
CS-MZ20UFEA CS-Z25UFEAW CS-Z35UFEAW CS-Z50UFEAW

89
