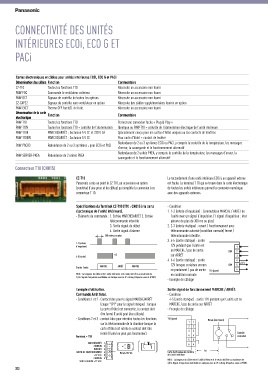

P. 320

CONNECTIVITÉ DES UNITÉS


        INTÉRIEURES ECOi, ECO G ET


        PACi





        Cartes électroniques et câbles pour unités intérieures ECOi, ECO G et PACi
        Dénomination des câbles Fonction             Commentaire
        CZ-T10        Toutes les fonctions T10       Nécessite un accessoire non fourni
        PAW-FDC       Commande le ventilateur extérieur  Nécessite un accessoire non fourni
        PAW-OCT       Signaux de contrôle de toutes les options  Nécessite un accessoire non fourni
        CZ-CAPE2      Signaux de contrôle sans ventilateur en option  Nécessite des câbles supplémentaires fournis en option
        PAW-EXCT      Thermo OFF forcé/D. de fuite.  Nécessite un accessoire non fourni
        Dénomination de la carte  Fonction           Commentaire
        électronique
        PAW-T10       Toutes les fonctions T10       Permet une connexion facile « Plug & Play »
        PAW-T10V      Toutes les fonctions T10 + contrôle de l'alimentation  Identique au PAW-T10 + contrôle de l'alimentation électrique de l'unité intérieure
        PAW-T10H      MARCHE/ARRÊT ; Exclusion 5 V CC et 230 V CA  Spécialement conçu pour les cartes d'hôtel uniques ou les contacts de fenêtres
        PAW-T10HW     MARCHE/ARRÊT ; Exclusion 5 V CC  Pour carte d'hôtel + contact de fenêtre
                                                     Redondance de 2 ou 3 systèmes ECOi ou PACi, y compris le contrôle de la température, les messages
        PAW-PACR3     Redondance de 2 ou 3 systèmes ; pour ECOi et PACi
                                                     d'erreur, la sauvegarde et le fonctionnement alternatif
                                                     Redondance de 2 unités PKEA, y compris le contrôle de la température, les messages d'erreur, la
        PAW-SERVER-PKEA  Redondance de 2 unités PKEA
                                                     sauvegarde et le fonctionnement alternatif
        Connecteur T10 (CN015)

                                   CZ-T10                                  Le raccordement d'une unité intérieure ECOi à un appareil externe
                                   Panasonic a mis au point le CZ-T10, un accessoire en option   est facile. Le terminal T-10 qui se trouve dans la carte électronique
                                   (constitué d'une prise et de câbles) qui simplifie la connexion à ce   de toutes les unités intérieures permet la connexion numérique
                                   connecteur T-10.                        avec des appareils externes.

                                   Spécifications du Terminal CZ-T10 (T10 : CN015 à la carte   · Condition
                                   électronique de l’unité intérieure).    1.  1-2 (entrée d’impulsion) : Commutation MARCHE / ARRÊT de
                                   · Éléments de commande :  1. Entrée MARCHE/ARRÊT 2. Entrée   l’unité avec un signal d’impulsion. (1 signal d'impulsion : état
                                                  télécommande interdite     pénurie de plus de 300 ms ou plus)
                                                  3. Sortie signal de début   2.  2-3 (entrée statique) : ouvert / fonctionnement avec
                                                  4. Sortie signal d’alarme  télécommande autorisé (condition normale) fermé /
                                                300 mètres ou plus           télécommande interdite.
                                                                           3.  4-5 (sortie statique) : sortie
                                   1-2 (entrée
                                   d’impulsion)                              12V pendant que l’unité est   1
                                                                             en MARCHE / pas de sortie   COM  2
                                                    +12                      sur ARRÊT
                                   4-5 (sortie)                                                           3
                                                                           4.  5-6 (sortie statique) : sortie   4
                                                                             12V lorsque certaines erreurs   COM  5  +12 V
                                   État de l'unité  MARCHE  ARRÊT  MARCHE
                                                                             se produisent / pas de sortie   T10 (jaune)  6
                                   NOTE : la longueur du câble entre l’unité intérieure et le relais doit être au maximum de   en condition normale.
                                   2,0m. Signal d’impulsion modifiable en statique avec le JP cutting. (Reportez-vous à JP001).
                                                                           · Exemple de câblage
                                   Exemple d’utilisation.                  Sortie signal de fonctionnement MARCHE / ARRÊT.
                                   Commande Arrêt forcé.                   ·  Condition :
                                   · Conditions 1 et 2 :  Contact libre pour le signal MARCHE/ARRÊT   4-5 (sortie statique) : sortie 12V pendant que l’unité est en
                                              (coupe *JP1* pour le signal statique) ; lorsque   MARCHE / pas de sortie sur ARRÊT
                                              la carte d’hôtel est connectée, le contact doit   · Exemple de câblage
                                              être fermé (l’unité peut être utilisée).
                                   · Conditions 2 et 3 :  contact libre pour interdire toutes les fonctions   T10 (jaune)  Relais (non fourni)
                                              sur la télécommande de la chambre lorsque la   1  1
                                              carte d'hôtel est retirée le contact doit être   2  2
                                              fermé (l'unité ne peut pas fonctionner).  3  3              Contrôle
                                   Terminal = T10                                    4  4                 centralisé
                                                                                     5  5
                                        MARCHE/ARRÊT  1                              6  6
                                           COMMUN  2
                                           INTERDIT  3
                                   SORTIE DE FONCTIONNEMENT   4  Relais 12V CC  Carte électronique de contrôle   2m
                                           +12 V CC  5                     de l’unité intérieure
                                           COMMUN  6
                                    SORTIE ALARME +12 V CC                 NOTE : La longueur du câble entre l’unité intérieure et le relais doit être au maximum de
                                                                           2,0m. Signal d’impulsion modifiable en statique avec le JP cutting. (Reportez-vous à JP001).
