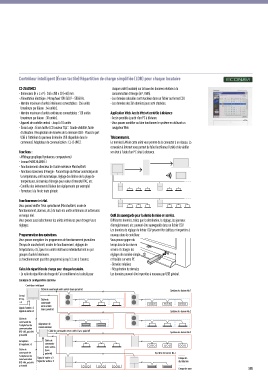

Page 315 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Contrôleur intelligent (Écran tactile) Répartition de charge simplifiée (LDR) pour chaque locataire

CZ-256ESMC3 chaque unité (locataire) sur la base des données relatives à la
· Dimensions (H x L x P) : 240 x 280 x 20 (+60) mm. consommation d'énergie (m³, kWh).
· Alimentation électrique : Monophasé 100-240 V ~ 50/60 Hz. · Les données calculées sont stockées dans un fichier au format CSV.
· Nombre maximum d’unités intérieures connectables : 256 unités · Les données des 365 derniers jours sont stockées.
(maximum par liaison : 64 unités).
· Nombre maximum d’unités extérieures connectables : 120 unités Application Web. Accès Web et contrôle à distance
(maximum par liaison : 30 unités). · Accès possible à partir d’un PC à distance
· Appareil de contrôle central : Jusqu'à 10 unités · Vous pouvez contrôler ou faire fonctionner le système en utilisant un
· Écran Large : Écran tactile LCD couleur 10,4". Grande visibilité, facile navigateur Web
d'utilisation. Récupération de données de la mémoire USB : Placez le port
USB à l'intérieur du panneau (mémoire USB disponible dans le Télécommande.
commerce). Adaptateur de communication : CZ-CFUNC2. Le terminal LAN de cette unité vous permet de la connecter à un réseau. La
connexion à internet vous permet de faire fonctionner l'unité et de vérifier
Fonctions : son état à l'aide d'un PC situé à distance.
· Affichage graphique (tendances, comparaisons)
· Econavi MARCHE/ARRÊT
· Fonctionnement silencieux de l'unité extérieure Marche/Arrêt
· Fonctions économies d'énergie : Paramétrage du Retour automatique de
la température, arrêt automatique, réglage des limites de la plage de
températures, économies d'énergie pour valeur d'intensité PAC, etc.
· Contrôle des événements (liaison des équipements par exemple)
· Fermeture à la fin de toute période

Fonctionnement et état.
Vous pouvez vérifier l'état opérationnel (Marche/Arrêt, mode de
fonctionnement, alarmes, etc.) de toute les unités intérieures et extérieures
en temps réel. Outil de sauvegarde pour la durée de mise en service.
Vous pouvez aussi sélectionner les unités intérieures pour changer leurs Différentes données, telles que la distribution, le réglage, les journaux
réglages. d'enregistrement, etc. peuvent être sauvegardés dans un fichier CSV.
Les données de réglage du fichier CSV peuvent être éditées et importées à
Programmation des opérations. nouveau dans le contrôleur.
Vous pouvez enregistrer les programmes de fonctionnement journaliers Vous pouvez gagner du
(Temps de marche/arrêt, modes de fonctionnement, réglages de temps lors de la mise en
températures, etc.) pour les unités intérieures individuellement ou par service et changer les
groupes d'unités intérieures. réglages de manière simple
Le fonctionnement peut être programmé jusqu'à 2 ans à l'avance. et flexible sur votre PC
· Données relatives
Calcul de répartition de charge pour chaque locataire. · Récupération de données
· Le ratio de répartition de charge de l'air conditionné est calculé pour Les données peuvent être importées à nouveau par USB général.
Exemple de configuration système
Contrôleur intelligent
Câble de commande entre unités (sans polarité) Système de liaison No.1
Compt.
d'imp. Câble de
x 3 commande
entre unités
Signal d'entrée x 3 (sans polarité)
Signal de sortie x 2 Système de liaison No.2
Câble de
commande de
l'adaptateur de Adaptateur de
communication
communication
(RS-485, polarité Câble de commande entre unités (sans polarité) Système de liaison No.3
présente)
Compteurs Câble de
d'impulsion x 3 commande
entre unités
Câble de (sans
commande de polarité) Système de liaison No.4
l'adaptateur de Signal d'entrée x 3
communication Groupe de
(RS-485, polarité Signal de sortie x 2 distribution
présente)
Groupe de zone 315
