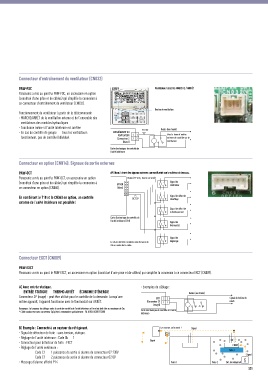

Connecteur d’entraînement du ventilateur (CN032)

PAW-FDC Ventilateur externe MARCHE / ARRÊT
Panasonic a mis au point le PAW-FDC, un accessoire en option
(constitué d'une prise et de câbles) qui simplifie la connexion à
ce connecteur d'entraînement de ventilateur (CN032).
Bouton de ventilation
Fonctionnement du ventilateur à partir de la télécommande
· MARCHE/ARRÊT de la ventilation externe et de l'ensemble des
ventilateurs des modules hydrauliques
· Fonctionne même si l'unité intérieure est arrêtée Relais (non fourni)
· En cas de contrôle de groupe » tous les ventilateurs ENTRAÎNEMENT DU 12 V CC Vers la borne d’entrée
VENTILATEUR
fonctionnent, pas de contrôle individuel (Connecteur 2 1 2 1 2 externe de contrôle sur le
(blanc)) ventilateur
Carte électronique de contrôle de
l’unité intérieure
Connecteur en option (CN014). Signaux de sortie externes

PAW-OCT 6P (blanc) : émet des signaux externes comme illustré sur le schéma ci-dessous.
Panasonic a mis au point le PAW-OCT, un accessoire en option Relais (12 V CC, fourni sur site)*
(constitué d'une prise et de câbles) qui simplifie la connexion à OPTION 6 6 Signal du
ce connecteur en option (CN060). (blanc) 5 5 ventilateur
4 4
3 3
2 2
1 1 Signal de début de
En combinant le T10 et le CN060 en option, un contrôle DC 12V chauffage
externe de l’unité intérieure est possible !
Signal de début de
refroidissement
Carte électronique de contrôle de
l’unité intérieure (CR1) Signal du
thermostat

Signal de
Le relais doit être installé à une distance de dégivrage
2m ou moins de la carte.

Connecteur EXCT (CN009)

PAW-EXCT
Panasonic a mis au point le PAW-EXCT, un accessoire en option (constitué d'une prise et de câbles) qui simplifie la connexion à ce connecteur EXCT (CN009).

A) Avec entrée statique. · Exemples de câblage :
» ENTRÉE STATIQUE » THERMO ARRÊT » ÉCONOMIE D'ÉNERGIE Relais (non fourni)
Connecteur 2P (rouge) : peut être utilisé pour le contrôle de la demande. Lorsqu’une EXCT 2 2 Signal de bobine du
entrée apparaît, l’appareil fonctionne avec le thermostat sur ARRÊT. (Connecteur 2P 1 1 relais
(rouge))
Remarque : la longueur du câblage entre la carte de contrôle de l’unité intérieure et le relais doit être au maximum de 2m. Carte électronique de contrôle de l’unité
* Câble conducteur avec connecteur 2p (pièce à commander spécialement : FIL K/854 05280 75300) intérieure

B) Exemple : Connecté à un capteur de réfrigérant. Les vannes se ferment ! Signal
· Signal de détecteur de fuite : sans tension, statique.
· Réglage de l’unité intérieure : Code 0b » 1
· Connecteur pour détecteur de fuite : EXCT Signal
· Réglage de l’unité extérieure : CN009
Code C1 » 1 puissance de sortie si alarme du connecteur O2 230V Fuite ! Signal
Code C1 » 2 puissance de sortie si alarme du connecteur O2 0V
· Message d’alarme affiché P14 Pièce 1 Pièce 2 Dét. de réfrigérant S
