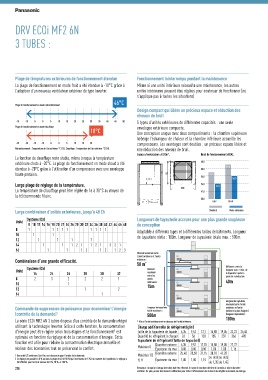

Page 228 - Panasonic 2018-2019 CATALOGUE TARIF 2018

DRV ECOi MF2 6N

3 TUBES :

Plage de témpratures extérieures de fonctionnement étendue Fonctionnement ininterrompu pendant la maintenance
La plage de fonctionnement en mode froid a été étendue à -10°C grâce à Même si une unité intérieure nécessite une maintenance, les autres
l'adoption d'un nouveau ventilateur extérieur de type Inverter. unités intérieures peuvent être réglées pour continuer de fonctionner (ne
s'applique pas à toutes les situations)
46°C
Plage de fonctionnement en mode rafraichissement
Design compact qui libère un précieux espace et réduction des
niveaux de bruit
-15 -10 -5 0 5 10 15 20 25 30 35 40 45 50 5 types d'unités extérieures de différentes capacités : une seule
Plage de fonctionnement en mode chauffage enveloppe extérieure compacte.
18°C Une conception unique avec deux compartiments : la chambre supérieure
héberge l'échangeur de chaleur et la chambre inférieure accueille les
-25 -20 -15 -10 -5 0 5 10 15 20 compresseurs. Les avantages sont doubles : un précieux espace libéré et
Rafraichissement : Température de l'air extérieur °C (TS). Chauffage : Température de l'air extérieur °C (TH). une réduction des niveaux de bruit.
Espace d'installation : 0,93m². Bruit de fonctionnement dB(A).
La fonction de chauffage reste stable, même lorsque la température
extérieure chute à -20°C. La plage de fonctionnement en mode chaud a été 60,0
étendue à -20°C grâce à l'utilisation d'un compresseur avec une enveloppe 58,0 59,0
haute pression. 930 57,0
56,0
56,0
Large plage de réglage de la température. 1000 54,0 54,0
La température de chauffage peut être réglée de 16 à 30°C au moyen de 52,0
la télécommande filaire.
50,0
8 HP 10 HP
Large combinaison d'unités extérieures, jusqu'à 48 Ch Standard Mode silencieux
Système (Ch) Longueurs de tuyauterie accrues pour une plus grande souplesse
Unité
8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42 44 46 48 de conception
8 1 1 1 1 1 1 1 1 1 Adaptable à différents types et à différentes tailles de bâtiments. Longueur
10 1 1 de tuyauterie réelle : 180m. Longueur de tuyauterie totale max. : 500m.
12 1 1 1 1
14 1 1 1 2 1 1 2 1 3 2 1
16 1 1 1 2 1 2 1 2 3
Dénivelé maximum entre
l'unité extérieure et l'unité
Combinaison d’une grande efficacité. intérieure :
50 m *
Système (Ch) Dénivelé Différence entre la
Unité longueur max. et min. de
16 24 26 28 30 32 maximum la tuyauterie après la
entre les
8 2 3 2 2 2 1 unités première ramification
10 1 intérieures : 40m
12 1 2 15m
14 1
Longueur de tuyauterie
maximale (entre l'unité
Commande de suppression de puissance pour économiser l'énergie Longueur de tuyauterie extérieure et l'unité
totale maximum :
intérieure la plus éloignée)
(contrôle de la demande)¹ (longueur équivalente) :
500m
La série ECOi MF2 6N 3 tubes dispose d'un contrôle de la demande intégré * 40m si l’unité extérieure est en dessous de l’unité intérieure. 180m
utilisant la technologie Inverter. Grâce à cette fonction, la consommation Charge additionnelle de réfrigérant (g/m)
d'énergie peut être réglée selon trois étapes et le fonctionnement² est Taille de la tuyauterie de liquide 6,35 9,52 12,7 15,88 19,05 22,22 25,40
optimisé en fonction du réglage et de la consommation d'énergie. Cette Quantité de réfrigérant à charger 26 56 128 185 259 366 490
fonction est utile pour réduire la consommation électrique annuelle et Tuyauterie de réfrigérant (Taille de tuyau (m)) 12,70 15,88 19,05 22,22
Diamètre externe
9,52
6,35
réaliser des économies tout en préservant le confort. Matériau O Épaisseur du mur 0,80 0,80 0,80 1,00 1,00 1,15
1 Une unité E/S extérieure Seri-Para est nécessaire pour l'entrée de la demande. Matériau 1/2 Diamètre externe 25,40 28,58 31,75 38,10 41,28
au-delà au-delà
2 Le réglage est possible à 0 % ou dans la plage de 40 à 100 % (par incréments de 5 %). Au moment de l'expédition, le réglage a H, H Épaisseur du mur 1,00 1,00 1,10
été effectué pour les trois niveaux de 0 %, 70 %, et 100 %. de 1,35 de 1,45
228 Remarque : lorsqu'un cintrage des tubes doit être effectué, le rayon de courbure doit être d'au moins 4 fois le diamètre
extérieur. De plus, prenez des mesures suffisantes pour éviter l'affaissement des tubes et des dégâts au moment du cintrage.
