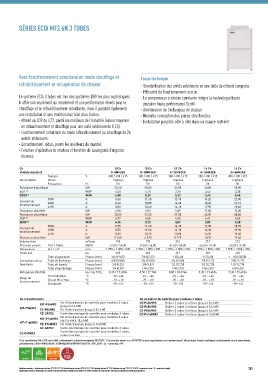

SÉRIES ECOi MF2 6N 3 TUBES

Avec fonctionnement simultané en mode chauffage et Focus technique
rafraichissement et récupération de chaleur · Standardisation des unités extérieures en une taille de châssis compacte

· Efficacité de fonctionnement accrue
Le système ECOi 3 tubes est l'un des systèmes DRV les plus sophistiqués. · Le compresseur à vitesse constante intègre la technologie haute
Il offre non seulement un rendement et une performance élevés pour le pression haute performance Scroll
chauffage et le rafraichissement simultanés, mais il garantit également · Amélioration de l'échangeur de chaleur
une installation et une maintenance bien plus faciles. · Nouvelle conception des pièces structurelles
· Atteint un COP de 4,77, parmi les meilleurs de l'industrie (valeur moyenne · Installation possible côte à côte dans un espace restreint
en rafraichissement et chauffage pour une unité extérieure de 8 Ch).
· Fonctionnement simultané du mode rafraichissement ou chauffage de 26
unités intérieures.
· Encombrement réduit, parmi les meilleurs du marché.
· Fonction d'opération de rotation et fonction de sauvegarde d'urgence
fournies.

Ch 8 Ch 10 Ch 12 Ch 14 Ch 16 Ch
Modèle standard U‑8MF2E8 U‑10MF2E8 U‑12MF2E8 U‑14MF2E8 U‑16MF2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50
Puissance frigorifique kW 22,40 28,00 33,50 40,00 45,00
EER 1) W/W 4,50 4,10 3,70 3,45 3,38
SEER 2) W/W 6,08 5,32 5,32 5,43 5,46
380V A 8,60 11,30 15,10 19,20 22,00
Courant de 400V A 8,20 10,80 14,50 18,40 21,10
fonctionnement
415V A 8,00 10,60 14,10 17,90 20,60
Puissance absorbée kW 4,98 6,83 9,05 11,00 13,00
Puissance calorifique kW 25,00 31,50 37,50 45,00 50,00
COP 1) W/W 4,77 4,55 4,30 4,41 4,03
SCOP 2) W/W 4,16 3,72 3,87 3,89 3,68
380V A 8,95 11,60 14,70 17,00 20,70
Courant de 400V A 8,50 11,00 14,10 16,40 19,90
fonctionnement
415V A 8,30 10,70 13,80 15,90 19,40
Puissance absorbée kW 5 240 6 920 8 720 10,20 12,40
Volume d'air m³/min 158 178 212 212 212
Pression sonore Fort / Faible dB(A) 57,00 / 54,00 59,00 / 56,00 61,00 / 58,00 62,00 / 59,00 62,00 / 59,00
Dimensions H x L x P mm 1 758 x 1 000 x 930 1 758 x 1 000 x 930 1 758 x 1 000 x 930 1 758 x 1 000 x 930 1 758 x 1 000 x 930
Poids net kg 269 269 314 322 322
Tube d'aspiration Pouces (mm) 3/4 (19,05) 7/8 (22,22) 1 (25,40) 1 (25,40) 1 -1/8 (28,58)
Connexions de la Tube de décharge Pouces (mm) 5/8 (15,88) 3/4 (19,05) 3/4 (19,05) 7/8 (22,22) 7/8 (22,22)
tuyauterie Tube de liquide Pouces (mm) 3/8 (9,52) 3/8 (9,52) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 2 8,30 / 17,3304 8,50 / 17 748 8,80 / 18,3744 9,30 / 19,4184 9,30 / 19,4184
Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
Plage de Chaud Min / Max °C -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18
fonctionnement
Simultané °C -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24
Kit d'électrovanne Kit de boîtier de contrôle pour modèles 3 tubes
KIT‑P56HR3 Kit d'électrovanne de contrôle pour modèles 3 tubes CZ‑P456HR3 Boîtier 3 tubes 4 orifices (jusqu'à 5,6 kW)
(jusqu'à 5,6 kW)
KIT‑P56HR3 CZ‑P56HR3 Kit d'électrovanne (jusqu'à 5,6 kW) CZ‑P656HR3 Boîtier 3 tubes 6 orifices (jusqu'à 5,6 kW)
Boîtier 3 tubes 8 orifices (jusqu'à 5,6 kW)
CZ‑P856HR3
CZ‑CAPE2 Carte électronique de contrôle pour modèles 3 tubes CZ‑P4160HR3 Boîtier 3 tubes 4 orifices (jusqu'à 16,0kW)
Kit d'électrovanne de contrôle pour modèles 3 tubes
KIT‑P160HR3 (de 5,6 kW à 10,6 kW)
KIT‑P160HR3 CZ‑P160HR3 Kit d'électrovanne (jusqu'à 16,0kW)
CZ‑CAPE2 Carte électronique de contrôle pour modèles 3 tubes
Carte électronique de contrôle pour modèles 3 tubes,
CZ‑CAPEK2 unités murales
1) Les classifications EER et COP sont à 400V, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le mode chauffage et rafraichissement sur une saison donnée,
conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF.
-20°C
YEARS
COMPRESSOR
COP ÉLEVÉ MODE CHAUD 5 WARRANTY
Conditions nominales : refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH (TS : température sèche ; TH : température humide). 231
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
