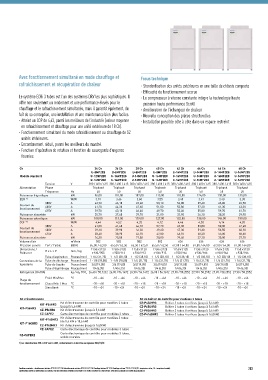

Avec fonctionnement simultané en mode chauffage et Focus technique
rafraichissement et récupération de chaleur · Standardisation des unités extérieures en une taille de châssis compacte

· Efficacité de fonctionnement accrue
Le système ECOi 3 tubes est l'un des systèmes DRV les plus sophistiqués. Il · Le compresseur à vitesse constante intègre la technologie haute
offre non seulement un rendement et une performance élevés pour le pression haute performance Scroll
chauffage et le rafraichissement simultanés, mais il garantit également, du · Amélioration de l'échangeur de chaleur
fait de sa conception, une installation et une maintenance bien plus faciles. · Nouvelle conception des pièces structurelles
· Atteint un COP de 4,63, parmi les meilleurs de l'industrie (valeur moyenne · Installation possible côte à côte dans un espace restreint
en rafraichissement et chauffage pour une unité extérieure de 18 Ch).
· Fonctionnement simultané du mode rafraichissement ou chauffage de 52
unités intérieures.
· Encombrement réduit, parmi les meilleurs du marché.
· Fonction d'opération de rotation et fonction de sauvegarde d'urgence
fournies.

Ch 34 Ch 36 Ch 38 Ch 40 Ch 42 Ch 44 Ch 46 Ch 48 Ch
U‑8MF2E8 U‑8MF2E8 U‑8MF2E8 U‑8MF2E8 U‑14MF2E8 U‑14MF2E8 U‑14MF2E8 U‑16MF2E8
Modèle standard U‑12MF2E8 U‑14MF2E8 U‑14MF2E8 U‑16MF2E8 U‑14MF2E8 U‑14MF2E8 U‑16MF2E8 U‑16MF2E8
U‑14MF2E8 U‑14MF2E8 U‑16MF2E8 U‑16MF2E8 U‑14MF2E8 U‑16MF2E8 U‑16MF2E8 U‑16MF2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50 50 50
Puissance frigorifique kW 96,00 101,00 107,00 113,00 118,00 124,00 130,00 135,00
EER 1) W/W 3,74 3,66 3,60 3,55 3,48 3,43 3,40 3,38
380V A 42,90 46,10 49,60 53,10 56,00 59,60 63,80 65,90
Courant de 400V A 41,20 44,30 47,60 51,00 53,80 57,30 61,30 63,30
fonctionnement
415V A 39,70 43,10 46,40 49,70 52,40 55,80 59,70 61,70
Puissance absorbée kW 25,70 27,60 29,70 31,80 33,90 36,10 38,20 39,90
Puissance calorifique kW 108,00 113,00 119,00 127,00 132,00 138,00 145,00 150,00
COP 1) W/W 4,44 4,52 4,33 4,12 4,46 4,30 4,14 4,03
380V A 41,00 41,60 46,10 52,20 49,30 53,80 58,80 62,60
Courant de 400V A 39,40 39,90 44,30 49,60 47,30 51,60 56,50 60,10
fonctionnement
415V A 38,40 38,90 43,10 47,80 46,10 50,30 55,00 58,60
Puissance absorbée kW 24,30 25,00 27,50 30,80 29,60 32,10 35,00 37,20
Volume d'air m³/min 582 582 582 582 636 636 636 636
Pression sonore Fort / Faible dB(A) 65,00 / 62,00 65,50 / 62,50 65,50 / 62,50 65,50 / 62,50 67,00 / 64,00 67,00 / 64,00 67,00 / 64,00 67,00 / 64,00
Dimensions / H x L x P mm / kg 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120 1 758 x 3 120
Poids net x 930 / 905 x 930 / 913 x 930 / 913 x 930 / 913 x 930 / 966 x 930 / 966 x 930 / 966 x 930 / 966
Tube d'aspiration Pouces (mm) 1 1/4 (31,75) 1 -1/2 (38,10) 1 -1/2 (38,10) 1 -1/2 (38,10) 1 -1/2 (38,10) 1 -1/2 (38,10) 1 -1/2 (38,10) 1 -1/2 (38,10)
Connexions de la Tube de décharge Pouces (mm) 1 -1/8 (28,58) 1 -1/8 (28,58) 1 1/4 (31,75) 1 1/4 (31,75) 1 1/4 (31,75) 1 1/4 (31,75) 1 1/4 (31,75) 1 1/4 (31,75)
tuyauterie Tube de liquide Pouces (mm) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 26,40 / 55,1232 26,90 / 56,1672 26,90 / 56,1672 26,90 / 56,1672 27,90 / 58,2552 27,90 / 58,2552 27,90 / 58,2552 27,90 / 58,2552
2
Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
Plage de
fonctionnement Chaud Min / Max °C -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18
Simultané °C -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24 -10 ~ +24
Kit d'électrovanne Kit de boîtier de contrôle pour modèles 3 tubes
Kit d'électrovanne de contrôle pour modèles 3 tubes CZ‑P456HR3 Boîtier 3 tubes 4 orifices (jusqu'à 5,6 kW)
KIT‑P56HR3
KIT‑P56HR3 (jusqu'à 5,6 kW) CZ‑P656HR3 Boîtier 3 tubes 6 orifices (jusqu'à 5,6 kW)
CZ‑P56HR3 Kit d'électrovanne (jusqu'à 5,6 kW) CZ‑P856HR3 Boîtier 3 tubes 8 orifices (jusqu'à 5,6 kW)
CZ‑CAPE2 Carte électronique de contrôle pour modèles 3 tubes CZ‑P4160HR3 Boîtier 3 tubes 4 orifices (jusqu'à 16,0kW)
Kit d'électrovanne de contrôle pour modèles 3 tubes
KIT‑P160HR3 (de 5,6 kW à 10,6 kW)
KIT‑P160HR3
CZ‑P160HR3 Kit d'électrovanne (jusqu'à 16,0kW)
CZ‑CAPE2 Carte électronique de contrôle pour modèles 3 tubes
Carte électronique de contrôle pour modèles 3 tubes,
CZ‑CAPEK2 unités murales
1) Les classifications EER et COP sont à 400V, conformément à la directive européenne 2002/31/CE.

Conditions nominales : refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH (TS : température sèche ; TH : température humide). 233
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
