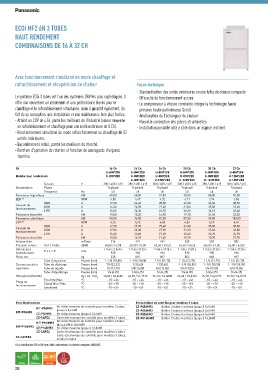

P. 230

ECOi MF2 6N 3 TUBES
        HAUT RENDEMENT
        COMBINAISONS DE 16 À 32 CH







        Avec fonctionnement simultané en mode chauffage et
        rafraichissement et récupération de chaleur           Focus technique

                                                              · Standardisation des unités extérieures en une taille de châssis compacte
        Le système ECOi 3 tubes est l'un des systèmes DRV les plus sophistiqués. Il   · Efficacité de fonctionnement accrue
        offre non seulement un rendement et une performance élevés pour le   ·  Le compresseur à vitesse constante intègre la technologie haute
        chauffage et le rafraichissement simultanés, mais il garantit également, du   pression haute performance Scroll
        fait de sa conception, une installation et une maintenance bien plus faciles.  · Amélioration de l'échangeur de chaleur
        ·  Atteint un COP de 4,76, parmi les meilleurs de l'industrie (valeur moyenne   · Nouvelle conception des pièces structurelles
         en rafraichissement et chauffage pour une unité extérieure de 8 Ch).  · Installation possible côte à côte dans un espace restreint
        ·  Fonctionnement simultané du mode rafraichissement ou chauffage de 52
         unités intérieures.
        · Encombrement réduit, parmi les meilleurs du marché.
        ·  Fonction d'opération de rotation et fonction de sauvegarde d'urgence
         fournies.


        Ch                                        16 Ch      24 Ch      26 Ch      28 Ch     30 Ch      32 Ch
                                                U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8
        Modèle haut rendement                   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑8MF2E8   U‑12MF2E8
                                                           U‑8MF2E8   U‑10MF2E8  U‑12MF2E8  U‑14MF2E8  U‑12MF2E8
                     Tension         V         380 / 400 / 415  380 / 400 / 415  380 / 400 / 415  380 / 400 / 415  380 / 400 / 415  380 / 400 / 415
        Alimentation  Phase                      Triphasé   Triphasé   Triphasé   Triphasé   Triphasé   Triphasé
                     Fréquence       Hz            50         50         50        50         50         50
        Puissance frigorifique       kW           45,00      68,00      73,00      78,50      85,00      90,00
        EER  1)                      W/W          4,50       4,47       4,32       4,11       3,94       3,86
                     380V            A            17,30      26,20      28,50      32,20      36,50      38,90
        Courant de   400V            A            16,40      24,90      27,40      31,00      35,00      37,40
        fonctionnement
                     415V            A            16,00      24,30      26,70      30,20      34,10      36,40
        Puissance absorbée           kW           10,00      15,20      16,90      19,10      21,60      23,30
        Puissance calorifique        kW           50,00      76,50      81,50      87,50      95,00     100,00
        COP   1)                     W/W          4,76       4,72       4,68       4,56       4,59       4,41
                     380V            A            17,90      27,70      29,40      32,40      35,00      38,30
        Courant de   400V            A            17,00      26,30      27,90      31,10      33,60      36,80
        fonctionnement
                     415V            A            16,60      25,60      27,50      30,40      32,70      35,90
        Puissance absorbée           kW           10,50      16,20      17,40      19,20      20,70      22,70
        Volume d'air                 m³/min       316        474        494        528        528        582
        Pression sonore  Fort / Faible  dB(A)   60,00 / 57,00  62,00 / 59,00  62,50 / 59,50  63,50 / 60,50  64,00 / 61,00  65,00 / 62,00
        Dimensions   H x L x P       mm        1 758 x 2 060 x   1 758 x 3120 x   1 758 x 3120 x   1 758 x 3120 x   1 758 x 3120 x   1 758 x 3120 x
        (combinaison)                             930        930        930        930        930        930
        Poids net                    kg           538        807        807        852        860        897
                     Tube d'aspiration  Pouces (mm)  1 -1/8 (28,58)  1 -1/8 (28,58)  1 1/4 (31,75)  1 1/4 (31,75)  1 1/4 (31,75)  1 1/4 (31,75)
        Connexions de la   Tube de décharge  Pouces (mm)  7/8 (22,22)  1 (25,40)  1 (25,40)  1 -1/8 (28,58)  1 -1/8 (28,58)  1 -1/8 (28,58)
        tuyauterie   Tube de liquide  Pouces (mm)  1/2 (12,70)  5/8 (15,88)  3/4 (19,05)  3/4 (19,05)  3/4 (19,05)  3/4 (19,05)
                     Tube d'équilibrage  Pouces (mm)  1/4 (6,35)  1/4 (6,35)  1/4 (6,35)  1/4 (6,35)  1/4 (6,35)  1/4 (6,35)
        Réfrigérant (R410A)          kg / eq. TCO 2  16,60 / 34,6608  24,90 / 51,9912  25,10 / 52,4088  25,40 / 53,0352  25,90 / 54,0792  25,90 / 54,0792
                     Froid Min/Max   °C          -10 ~ +46  -10 ~ +46  -10 ~ +46  -10 ~ +46  -10 ~ +46  -10 ~ +46
        Plage de
        fonctionnement  Chaud Min / Max  °C      -20 ~ +18  -20 ~ +18  -20 ~ +18  -20 ~ +18  -20 ~ +18  -20 ~ +18
                     Simultané       °C          -10 ~ +24  -10 ~ +24  -10 ~ +24  -10 ~ +24  -10 ~ +24  -10 ~ +24
        Kit d'électrovanne                                   Kit de boîtier de contrôle pour modèles 3 tubes
                          Kit d'électrovanne de contrôle pour modèles 3 tubes   CZ‑P456HR3  Boîtier 3 tubes 4 orifices (jusqu'à 5,6 kW)
                 KIT‑P56HR3  (jusqu'à 5,6 kW)
        KIT‑P56HR3  CZ‑P56HR3  Kit d'électrovanne (jusqu'à 5,6 kW)  CZ‑P656HR3  Boîtier 3 tubes 6 orifices (jusqu'à 5,6 kW)
                                                                         Boîtier 3 tubes 8 orifices (jusqu'à 5,6 kW)
                                                             CZ‑P856HR3
                 CZ‑CAPE2  Carte électronique de contrôle pour modèles 3 tubes  CZ‑P4160HR3  Boîtier 3 tubes 4 orifices (jusqu'à 16,0kW)
                 KIT‑P160HR3  Kit d'électrovanne de contrôle pour modèles 3 tubes
                          (de 5,6 kW à 10,6 kW)
        KIT‑P160HR3  CZ‑P160HR3  Kit d'électrovanne (jusqu'à 16,0kW)
                 CZ‑CAPE2  Carte électronique de contrôle pour modèles 3 tubes
                          Carte électronique de contrôle pour modèles 3 tubes,
        CZ‑CAPEK2
                          unités murales
        1) Les classifications EER et COP sont à 400V, conformément à la directive européenne 2002/31/CE.
                      -20°C
                             YEARS
                             COMPRESSOR
         COP ÉLEVÉ   MODE CHAUD  5 WARRANTY
