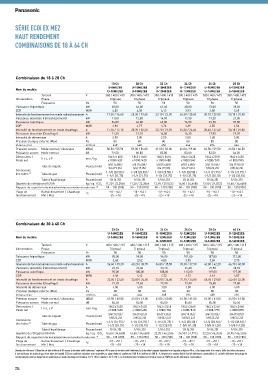

Page 224 - Panasonic 2018-2019 CATALOGUE TARIF 2018

SÉRIE ECOi EX ME2

HAUT RENDEMENT
COMBINAISONS DE 18 À 64 CH

Combinaison de 18 à 28 Ch
18 Ch 20 Ch 22 Ch 24 Ch 26 Ch 28 Ch
U‑8ME2E8 U‑10ME2E8 U‑10ME2E8 U‑12ME2E8 U‑10ME2E8 U‑12ME2E8
Nom du modèle
U‑10ME2E8 U‑10ME2E8 U‑12ME2E8 U‑12ME2E8 U‑16ME2E8 U‑16ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50
Puissance frigorifique kW 50,00 56,00 61,50 68,00 73,00 78,50
EER W/W 4,55 4,38 4,13 3,93 3,80 3,69
Intensité de fonctionnement en mode rafraichissement A 17,30 / 16,60 20,30 / 19,60 23,10 / 22,30 26,60 / 25,60 30,10 / 29,00 33,10 / 31,90
Puissance absorbée (rafraichissement) kW 11,00 12,80 14,90 17,30 19,20 21,30
Puissance calorifique kW 56,00 63,00 69,00 76,50 81,50 87,50
COP W/W 4,96 4,77 4,76 4,69 4,55 4,56
Intensité de fonctionnement en mode chauffage A 17,70 / 17,10 20,90 / 20,20 22,70 / 21,90 25,30 / 24,40 28,40 / 27,40 30,10 / 29,00
Puissance absorbée (Chauffage) kW 11,30 13,20 14,50 16,30 17,90 19,20
Intensité de démarrage A 2,00 2,00 2,00 2,00 3,00 3,00
Pression statique externe (Max) Pa 80 80 80 80 80 80
Volume d'air m³/min 448 448 456 464 456 464
Pression sonore Mode normal / silencieux dB(A) 58,50 / 55,50 59,00 / 56,00 61,00 / 58,00 62,00 / 59,00 62,50 / 59,50 63,50 / 60,50
Puissance sonore Mode normal dB 79,50 80,00 82,00 83,00 83,50 84,50
Dimensions / H x L x P mm / kg 1 842 x 1 600 1 842 x 1 600 1 842 x 2 010 1 842 x 2 420 1 842 x 2 010 1 842 x 2 420
Poids net x 1 000 / 420 x 1 000 / 420 x 1 000 / 480 x 1 000 / 540 x 1 000 / 535 x 1 000 / 585
5/8 (15,88) / 5/8 (15,88) / 5/8 (15,88) / 5/8 (15,88) / 3/4 (19,05) / 3/4 (19,05) /
Tube de liquide Pouces (mm) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 3/4 (19,05) 7/8 (22,22) 7/8 (22,22)
Connexions
des tubes 1) Tube de gaz Pouces (mm) 1-1/8 (28,58) / 1-1/8 (28,58) / 1-1/8 (28,58) / 1-1/8 (28,58) / 1-1/4 (31,75) / 1-1/4 (31,75) /
1-1/4 (31,75) 1-1/4 (31,75) 1-1/4 (31,75) 1-1/4 (31,75) 1-1/2 (38,10) 1-1/2 (38,10)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Quantité de réfrigérant R410A kg / eq. TCO 2 11,20 / 23,3856 11,20 / 23,3856 13,90 / 29,0232 16,60 / 34,6608 13,90 / 29,0232 16,60 / 34,6608
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Rafraichissement / Chauffage °C -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 /
fonctionnement Min / Max -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18

Combinaison de 30 à 40 Ch
30 Ch 32 Ch 34 Ch 36 Ch 38 Ch 40 Ch
U‑14ME2E8 U‑16ME2E8 U‑10ME2E8 U‑12ME2E8 U‑10ME2E8 U‑12ME2E8
Nom du modèle U‑16ME2E8 U‑16ME2E8 U‑12ME2E8 U‑12ME2E8 U‑12ME2E8 U‑12ME2E8
U‑12ME2E8 U‑12ME2E8 U‑16ME2E8 U‑16ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50
Puissance frigorifique kW 85,00 90,00 96,00 101,00 107,00 113,00
EER W/W 3,68 3,52 4,05 3,95 3,84 3,75
Intensité de fonctionnement en mode rafraichissement A 36,60 / 35,30 40,20 / 38,70 36,80 / 35,50 39,30 / 37,90 43,80 / 42,20 46,70 / 45,00
Puissance absorbée (rafraichissement) kW 23,10 25,60 23,70 25,60 27,90 30,10
Puissance calorifique kW 95,00 100,00 108,00 113,00 119,00 127,00
COP W/W 4,48 4,42 4,72 4,73 4,61 4,57
Intensité de fonctionnement en mode chauffage A 33,60 / 32,40 35,80 / 34,60 35,90 / 34,60 37,10 / 35,80 40,50 / 39,00 43,60 / 42,00
Puissance absorbée (Chauffage) kW 21,20 22,60 22,90 23,90 25,80 27,80
Intensité de démarrage A 4,00 4,00 3,00 3,00 4,00 4,00
Pression statique externe (Max) Pa 80 80 80 80 80 80
Volume d'air m³/min 464 464 688 696 688 696
Pression sonore Mode normal / silencieux dB(A) 63,50 / 60,50 64,00 / 61,00 63,00 / 60,00 64,00 / 61,00 64,00 / 61,00 64,50 / 61,50
Puissance sonore Mode normal dB 84,50 85,00 84,00 85,00 85,00 85,50
Dimensions / H x L x P mm / kg 1 842 x 2 420 1 842 x 2 420 1 842 x 3 250 1 842 x 3 660 1 842 x 3 250 1 842 x 3 660
Poids net x 1 000 / 630 x 1 000 / 630 x 1 000 / 750 x 1 000 / 810 x 1 000 / 795 x 1 000 / 855
3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) /
Tube de liquide Pouces (mm) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22)
Connexions 1-1/4 (31,75) / 1-1/4 (31,75) / 1-1/4 (31,75) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) /
des tubes 1) Tube de gaz Pouces (mm)
1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Quantité de réfrigérant R410A kg / eq. TCO 2 16,60 / 34,6608 16,60 / 34,6608 22,20 / 46,3536 24,90 / 51,9912 22,20 / 46,3536 24,90 / 46,3536
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Rafraichissement / Chauffage °C -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 / -10 ~ +52 /
fonctionnement Min / Max -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18
Données de référence 1) Diamètre de tube inférieur à 90 m pour la dernière unité intérieure / supérieur à 90 m pour la dernière unité intérieure (si la dernière longueur équivalente de tuyauterie dépasse 90 m, il faut augmenter d’un rang la taille des tubes principaux
d’une unité pour les tubes de gaz et les tubes de liquide) 2) Si les conditions suivantes sont respectées, la plage réelle est supérieure à 130 % et inférieure à 200 % : A. Respecter le nombre limité d'unités intérieures connectables. B. La limite inférieure de la plage de
fonctionnement pour les températures extérieures en mode chauffage est limitée à -10 °C TH (en standard -25 °C TH). C. Le fonctionnement simultané est limité à moins de 130% des unités intérieures connectables.
