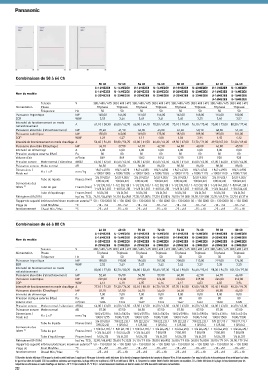

Page 222 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Combinaison de 50 à 64 Ch
50 Ch 52 Ch 54 Ch 56 Ch 58 Ch 60 Ch 62 Ch 64 Ch
U‑14ME2E8 U‑16ME2E8 U‑14ME2E8 U‑16ME2E8 U‑18ME2E8 U‑20ME2E8 U‑14ME2E8 U‑16ME2E8
U‑16ME2E8 U‑16ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑16ME2E8 U‑16ME2E8
Nom du modèle
U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑16ME2E8 U‑16ME2E8
U‑16ME2E8 U‑16ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50 50 50
Puissance frigorifique kW 140,00 145,00 151,00 156,00 162,00 168,00 174,00 180,00
EER W/W 3,55 3,46 3,49 3,41 3,40 3,35 3,60 3,52
Intensité de fonctionnement en mode
rafraichissement A 61,10 / 58,90 65,00 / 62,70 66,50 / 64,10 70,30 / 67,80 73,10 / 70,40 76,10 / 73,40 75,80 / 73,00 80,30 / 77,40
Puissance absorbée (rafraichissement) kW 39,40 41,90 43,30 45,80 47,60 50,10 48,30 51,20
Puissance calorifique kW 155,00 160,00 169,00 175,00 182,00 189,00 195,00 201,00
COP W/W 4,29 4,27 4,11 4,08 4,06 3,94 4,45 4,42
Intensité de fonctionnement en mode chauffage A 56,60 / 54,60 58,80 / 56,70 63,80 / 61,50 66,60 / 64,20 69,50 / 67,00 73,70 / 71,00 69,50 / 67,0 0 72,20 / 69,60
Puissance absorbée (Chauffage) kW 36,10 37,50 41,10 42,90 44,80 48,00 43,80 45,50
Intensité de démarrage A 6,00 6,00 6,00 6,00 6,00 6,00 8,00 8,00
Pression statique externe (Max) Pa 80 80 80 80 80 80 80 80
Volume d'air m³/min 869 869 1 042 1 042 1 215 1 215 928 928
Pression sonore Mode normal / silencieux dB(A) 65,50 / 62,50 65,50 / 62,50 65,00 / 62,00 65,50 / 62,50 64,50 / 61,50 65,00 / 62,00 67,00 / 64,00 67,00 / 64,00
Puissance sonore Mode normal dB 86,50 86,50 86,00 86,50 85,50 86,00 88,00 88,00
Dimensions / H x L x P mm / kg 1 842 x 4 020 1 842 x 4 020 1 842 x 4 380 1 842 x 4 380 1 842 x 4 740 1 842 x 4 740 1 842 x 4 900 1 842 x 4 900
Poids net x 1 000 / 1 005 x 1 000 / 1 005 x 1 000 / 1 065 x 1 000 / 1 065 x 1 000 / 1 125 x 1 000 / 1 125 x 1 000 / 1 260 x 1 000 / 1 260
3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) /
Tube de liquide Pouces (mm) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22)
Connexions des 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-5/8 (41,28) / 1-5/8 (41,28) /
tubes 1) Tube de gaz Pouces (mm)
1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-3/4 (44,45) 1-3/4 (44,45)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 26,10 / 54,4968 26,10 / 54,4968 27,30 / 57,0024 27,30 / 57,0024 28,50 / 59 508 28,50 / 59 508 33,20 / 69,3216 33,20 / 69,3216
2
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Froid Min/Max °C -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52
fonctionnement Chaud Min / Max °C -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18
Combinaison de 66 à 80 Ch
66 Ch 68 Ch 70 Ch 72 Ch 74 Ch 76 Ch 78 Ch 80 Ch
U‑10ME2E8 U‑12ME2E8 U‑10ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8 U‑18ME2E8 U‑20ME2E8
U‑16ME2E8 U‑16ME2E8 U‑20ME2E8 U‑16ME2E8 U‑18ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8
Nom du modèle
U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8
U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑20ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50 50 50
Puissance frigorifique kW 185,00 190,00 196,00 202,00 208,00 213,00 219,00 224,00
EER W/W 3,52 3,49 3,47 3,42 3,42 3,39 3,38 3,35
Intensité de fonctionnement en mode A 80,80 / 77,80 83,70 / 80,70 86,80 / 83,60 90,60 / 87,30 93,40 / 90,00 96,60 / 93,10 98,30 / 94,70 101,50 / 97,80
rafraichissement
Puissance absorbée (rafraichissement) kW 52,60 54,50 56,50 59,00 60,80 62,90 64,70 66,80
Puissance calorifique kW 207,00 213,00 219,00 226,00 233,00 239,00 245,00 252,00
COP W/W 4,16 4,18 4,05 4,14 4,12 4,03 4,03 3,94
Intensité de fonctionnement en mode chauffage A 77,10 / 74,30 79,20 / 76,30 83,10 / 80,10 84,70 / 81,70 87,70 / 84,50 92,00 / 88,70 93,40 / 90,00 98,30 / 94,70
Puissance absorbée (Chauffage) kW 49,70 51,00 54,10 54,60 56,50 59,30 60,80 64,00
Intensité de démarrage A 7,00 7,00 7,00 8,00 8,00 8,00 8,00 8,00
Pression statique externe (Max) Pa 80 80 80 80 80 80 80 80
Volume d'air m³/min 1 266 1 274 1 439 1 274 1 447 1 447 1 620 1 620
Pression sonore Mode normal / silencieux dB(A) 66,00 / 63,00 66,50 / 63,50 65,50 / 62,50 66,50 / 63,50 66,50 / 63,50 66,50 / 63,50 66,00 / 63,00 66,00 / 63,00
Puissance sonore Mode normal dB 87,00 87,50 86,50 87,50 87,50 87,50 87,00 87,00
Dimensions / H x L x P mm / kg 1 842 x 5 210 x 1 842 x 5 620 x 1 842 x 5 570 x 1 842 x 5 620 x 1 842 x 5 980 x 1 842 x 5 980 x 1 842 x 6 340 x 1 842 x 6 340 x
Poids net 1 000 / 1 275 1 000 / 1 335 1 000 / 1 335 1 000 / 1 380 1 000 / 1 440 1 000 / 1 440 1 000 / 1 500 1 000 / 1 500
3/4 (19,05) / 7/8 (22,22) / 7/8 (22,22) / 7/8 (22,22) / 7/8 (22,22) / 7/8 (22,22) / 7/8 (22,22) / 7/8 (22,22) /
Tube de liquide Pouces (mm) 7/8 (22,22) 1 (25,04) 1 (25,04) 1 (25,04) 1 (25,04) 1 (25,04) 1 (25,04) 1 (25,04)
Connexions des 1-5/8 (41,28) / 1-5/8 (41,28) / 1-5/8 (41,28) / 1-3/4 (44,45) / 1-3/4 (44,45) / 1-3/4 (44,45) / 1-3/4 (44,45) / 1-3/4 (44,45) /
tubes 1) Tube de gaz Pouces (mm)
1-3/4 (44,45) 1-3/4 (44,45) 1-3/4 (44,45) 2 (50,80) 2 (50,80) 2 (50,80) 2 (50,80) 2 (50,80)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 32,90 / 68,6952 35,60 / 74,3328 34,10 / 19 836 35,80 / 68,6952 36,80 / 19 836 36,80 / 76,8384 38,00 / 79 344 38,00 / 79 344
2
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Froid Min/Max °C -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52
fonctionnement Chaud Min / Max °C -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18
1) Diamètre de tube inférieur à 90 m pour la dernière unité intérieure / supérieur à 90 m pour la dernière unité intérieure (si la dernière longueur équivalente de tuyauterie dépasse 90 m, il faut augmenter d’un rang la taille des tubes principaux d’une unité pour les tubes
de gaz et les tubes de liquide) 2) Si les conditions suivantes sont respectées, la plage réelle est supérieure à 130 % et inférieure à 200 % : A. Respecter le nombre limité d'unités intérieures connectables. B. La limite inférieure de la plage de fonctionnement pour les
températures extérieures en mode chauffage est limitée à -10 °C TH (en standard -25 °C TH). C. Le fonctionnement simultané est limité à moins de 130% des unités intérieures connectables.
