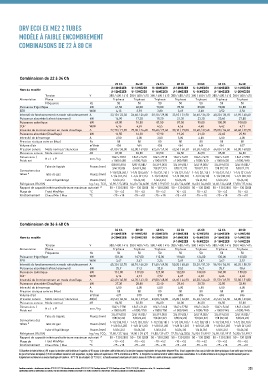

Page 221 - Panasonic 2018-2019 CATALOGUE TARIF 2018

DRV ECOi EX ME2 2 TUBES
MODÈLE À FAIBLE ENCOMBREMENT
COMBINAISONS DE 22 À 80 CH

Combinaison de 22 à 34 Ch
22 Ch 24 Ch 26 Ch 28 Ch 30 Ch 32 Ch 34 Ch
U‑10ME2E8 U‑12ME2E8 U‑10ME2E8 U‑12ME2E8 U‑14ME2E8 U‑16ME2E8 U‑14ME2E8
Nom du modèle
U‑12ME2E8 U‑12ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8 U‑20ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50 50
Puissance frigorifique kW 61,50 68,00 73,00 78,50 85,00 90,00 96,00
EER W/W 4,13 3,93 3,80 3,69 3,68 3,52 3,56
Intensité de fonctionnement en mode rafraichissement A 23,10 / 22,30 26,60 / 25,60 30,10 / 29,00 33,10 / 31,90 36,60 / 35,30 40,20 / 38,70 41,90 / 40,40
Puissance absorbée (rafraichissement) kW 14,90 17,30 19,20 21,30 23,10 25,60 27,00
Puissance calorifique kW 69,00 76,50 81,50 87,50 95,00 100,00 108,00
COP W/W 4,76 4,69 4,55 4,56 4,48 4,42 4,17
Intensité de fonctionnement en mode chauffage A 22,70 / 21,90 25,30 / 24,40 28,40 / 27,40 30,10 / 29,00 33,60 / 32,40 35,80 / 34,60 40,60 / 39,20
Puissance absorbée (Chauffage) kW 14,50 16,30 17,90 19,20 21,20 22,60 25,90
Intensité de démarrage A 2,00 2,00 3,00 3,00 4,00 4,00 4,00
Pression statique externe (Max) Pa 80 80 80 80 80 80 80
Volume d'air m³/min 456 464 456 464 464 464 637
Pression sonore Mode normal / silencieux dB(A) 61,00 / 58,00 62,00 / 59,00 62,50 / 59,50 63,50 / 60,50 63,50 / 60,50 64,00 / 61,00 63,00 / 60,00
Puissance sonore Mode normal dB 82,00 83,00 83,50 84,50 84,50 85,00 84,00
Dimensions / H x L x P mm / kg 1 842 x 2 010 1 842 x 2 420 1 842 x 2 010 1 842 x 2 420 1 842 x 2 420 1 842 x 2 420 1 842 x 2 780
Poids net x 1 000 / 480 x 1 000 / 540 x 1 000 / 525 x 1 000 / 585 x 1 000 / 630 x 1 000 / 630 x 1 000 / 690
5/8 (15,88) / 5/8 (15,88) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) /
Tube de liquide Pouces (mm) 3/4 (19,05) 3/4 (19,05) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22)
Connexions des 1-1/8 (28,58) / 1-1/8 (28,58) / 1-1/4 (31,75) / 1-1/4 (31,75) / 1-1/4 (31,75) / 1-1/4 (31,75) / 1-1/4 (31,75) /
tubes 1) Tube de gaz Pouces (mm)
1-1/4 (31,75) 1-1/4 (31,75) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10) 1-1/2 (38,10)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 2 13,90 / 23,3856 16,60 / 34,6608 13,90 / 29,0232 16,60 / 34,6608 16,60 / 34,6608 16,60 / 34,6608 17,80 / 37,1664
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Froid Min/Max °C -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52
fonctionnement Chaud Min / Max °C -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18

Combinaison de 36 à 48 Ch
36 Ch 38 Ch 40 Ch 42 Ch 44 Ch 46 Ch 48 Ch
U‑16ME2E8 U‑18ME2E8 U‑20ME2E8 U‑10ME2E8 U‑12ME2E8 U‑14ME2E8 U‑16ME2E8
Nom du modèle U‑20ME2E8 U‑20ME2E8 U‑20ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8
U‑16ME2E8 U‑16ME2E8 U‑16ME2E8 U‑16ME2E8
Tension V 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50 50
Puissance frigorifique kW 101,00 107,00 113,00 118,00 124,00 130,00 135,00
EER W/W 3,42 3,42 3,34 3,69 3,62 3,62 3,52
Intensité de fonctionnement en mode rafraichissement A 45,30 / 43,70 48,10 / 46,30 51,40 / 49,50 50,20 / 48,40 53,20 / 51,30 56,90 / 54,90 60,20 / 58,10
Puissance absorbée (rafraichissement) kW 25,9 31,3 33,8 32,0 34,3 35,9 38,4
Puissance calorifique kW 113,00 119,00 127,00 132,00 138,00 145,00 150,00
COP W/W 4,14 4,13 3,92 4,49 4,50 4,46 4,42
Intensité de fonctionnement en mode chauffage A 42,40 / 40,80 44,70 / 43,10 49,80 / 48,00 46,60 / 44,90 48,20 / 46,40 51,50 / 49,70 53,80 / 51,80
Puissance absorbée (Chauffage) kW 27,30 28,80 32,40 29,40 30,70 32,50 33,90
Intensité de démarrage A 4,00 4,00 4,00 5,00 5,00 6,00 6,00
Pression statique externe (Max) Pa 80 80 80 80 80 80 80
Volume d'air m³/min 637 810 810 688 696 696 696
Pression sonore Mode normal / silencieux dB(A) 63,50 / 60,50 62,50 / 59,50 63,00 / 60,00 65,00 / 62,00 65,50 / 62,50 65,50 / 62,50 66,00 / 63,00
Puissance sonore Mode normal dB 84,50 83,50 84,00 86,00 86,50 86,50 87,00
Dimensions / H x L x P mm / kg 1 842 x 2 780 1 842 x 3 140 1 842 x 3 140 1 842 x 3 250 1 842 x 3 660 1 842 x 3 660 1 842 x 3 660
Poids net x 1 000 / 690 x 1 000 / 750 x 1 000 / 750 x 1 000 / 840 x 1 000 / 900 x 1 000 / 945 x 1 000 / 945
3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) / 3/4 (19,05) /
Tube de liquide Pouces (mm) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22) 7/8 (22,22)
Connexions des
tubes 1) Tube de gaz Pouces (mm) 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) / 1-1/2 (38,10) /
1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28) 1-5/8 (41,28)
Tube d'équilibrage Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35)
Réfrigérant (R410A) kg / eq. TCO 2 17,80 / 37,1664 19,00 / 39 672 19,00 / 39 672 22,20 / 46,3536 24,90 / 51,9912 24,90 / 51,9912 24,90 / 51,9912
Rapport de capacité intérieure/extérieure maximum autorisé 2) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200) 50 ~ 130 (200)
Plage de Froid Min/Max °C -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52 -10 ~ +52
fonctionnement Chaud Min / Max °C -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18 -25 ~ +18
1) Diamètre de tube inférieur à 90 m pour la dernière unité intérieure / supérieur à 90 m pour la dernière unité intérieure (si la dernière longueur équivalente de tuyauterie dépasse 90 m, il faut augmenter d’un rang la taille des tubes principaux d’une unité pour les tubes
de gaz et les tubes de liquide) 2) Si les conditions suivantes sont respectées, la plage réelle est supérieure à 130 % et inférieure à 200 % : A. Respecter le nombre limité d'unités intérieures connectables. B. La limite inférieure de la plage de fonctionnement pour les
températures extérieures en mode chauffage est limitée à -10 °C TH (en standard -25 °C TH). C. Le fonctionnement simultané est limité à moins de 130% des unités intérieures connectables.

Conditions nominales : refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH (TS : température sèche ; TH : température humide). 221
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
