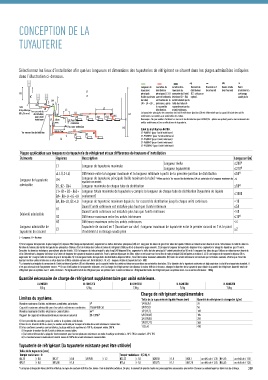

Page 219 - Panasonic 2018-2019 CATALOGUE TARIF 2018

CONCEPTION DE LA H3 C L1

L2
TUYAUTERIE B A LM LA 3 L

LO
LC
LD
LB 64 H1
4 5 62 63
LF
H2
Sélectionnez les lieux d'installation afin que les longueurs et dimensions des tuyauteries de réfrigérant se situent dans les plages admissibles indiquées
LH
3
2
LG
1
dans l'illustration ci-dessous. L4
Longueur de Les tubes de La taille de la Raccord de Raccord en T Vanne à bille Point
L1 tuyauterie distribution tuyauterie de distribution (non fourni) (non fournie) d'extrémité à
H3 principale principaux LC-LH connexion de l'unité (CZ : pièces en sertissage
C L2 (taille maximum sont sélectionnés intérieure 1 – 64 option). soudé plein
LM du tube) en fonction de la est déterminée par la
B A LA LM = LA + LB … puissance, après taille des tubes de
Tube 3 L le raccord de raccordement sur les
d'équilibrage 1er raccord de LO LC distribution. unités intérieures.
(Ø 6,35 mm) distribution LB LD H1 La tuyauterie principale de connexion de l'unité extérieure (portion LO) est déterminée par la capacité totale des unités
pour unité 4 5 62 63 64 extérieures raccordées aux extrémités des tubes.
extérieure LF 40cm Pour une Remarque : Ne pas oublier d'utiliser les raccords de distribution pour R410A (CZ : pièces en option) pour le raccordement des
max. extension unités extérieures et les ramifications de tuyauterie.
Pour une extension H2 Joint de distribution R410A.
1er raccord de distribution 40cm max. LH 3 CZ-P680PJ2 (pour l'unité extérieure)
LG 1 2 CZ-P1350PJ2 (pour l'unité extérieure)
L4 CZ-P160BK2 (pour l'unité intérieure)
CZ-P680BK2 (pour l'unité intérieure)
CZ-P1350BK2 (pour l'unité intérieure)
Plages applicables aux longueurs de tuyauterie de réfrigérant et aux différences de hauteurs d'installation
Éléments Repères Description Longueur (m)
Longueur réelle ≤200 1)
L1 Longueur de tuyauterie maximale
Longueur équivalente ≤210 1)
∆ L (L2-L4) Différence entre la longueur maximale et la longueur minimale à partir de la première jonction de distribution ≤50 2)
Longueur de tuyauterie LM Longueur de tuyauterie principale (taille maximum du tube) * Même après le 1er raccord de distribution, LM est autorisée si la longueur maximum de 3)
-
tuyauterie est atteinte.
admissible 1, 2~ 64 Longueur maximale de chaque tube de distribution ≤50 4)
L1+ 1+ 2~ 63+ Longueur totale maximale de tuyauterie y compris la longueur de chaque tube de distribution (tuyauterie de liquide ≤1000
A+ B+LF+LG+LH seulement)
A, B+LO, C+LO Longueur de tuyauterie maximum depuis le 1er raccord de distribution jusqu'à chaque unité extérieure ≤10
Quand l'unité extérieure est installée plus haut que l'unité intérieure ≤50
H1
Dénivelé admissible Quand l'unité extérieure est installée plus bas que l'unité intérieure ≤40
H2 Différence maximum entre les unités intérieures ≤15 5)
H3 Différence maximum entre les unités extérieures ≤4
Longueur admissible de L3 Tuyauterie de raccord en T (fourniture sur site) ; longueur maximum de tuyauterie entre le premier raccord en T et le point ≤2
tuyauterie de raccord d'extrémité à sertissage soudé plein
L = Longueur, H = Hauteur
1) Si la longueur de tuyauterie la plus longue (L1) dépasse 90m (longueur équivalente), augmenter les tailles des tubes principaux (LM) de 1 rang pour les tubes de gaz et les tubes de liquide. Utilisez un réducteur non fourni de série. Sélectionnez la taille du tube en
fonction du tableau des tailles de tuyauteries principales (Tableau 3) et du tableau des tailles de tubes de réfrigérant (Tableau 8) de la deuxième page suivante. 2) Lorsque la longueur de tuyauterie dépasse 40 m, augmenter le tubage de liquide ou gaz d'1 unité.
Consulter les données techniques pour obtenir plus de détails. 3) Si la longueur du tube principal le plus long (LM) dépasse 50 m, augmenter la taille du tube principal à l'endroit précédant les 50 m de 1 rang pour les tubes de gaz. Utilisez un réducteur non fourni de
série. Déterminez la longueur inférieure à la limite de longueur de tuyauterie maximum autorisée. Pour la portion dépassant les 50m, régler en se basant sur les tailles de tube principal (LA) indiquées au tableau 3. 4) Si une longueur de tuyauterie dépasse 30 m,
augmenter de 1 rang la taille des tubes de gaz et de liquides. 5) Si la longueur totale de tuyauterie de distribution dépasse 500 m, l'écart de hauteur maximum admissible (H2) entre les unités intérieures est calculée par la formule suivante. Vérifiez que l'écart de
hauteur réel des unités intérieures se situe dans les chiffres calculés comme suit. Unité (mètre) : 15 x (2 - longueur totale de tuyauterie (m) ÷ 500)
* La tuyauterie principale de connexion de l'unité extérieure (portion LO) est déterminée par la capacité totale des unités extérieures raccordées aux extrémités des tubes. Si le diamètre de la tuyauterie existante est déjà supérieur à celui d'une tuyauterie standard, il
n'est pas nécessaire de l'augmenter encore. ** En cas d'utilisation de la tuyauterie existante, et si la charge de réfrigérant sur site dépasse la valeur définie ci-dessous, changez le diamètre de la tuyauterie pour réduire la quantité de réfrigérant. Quantité totale de
réfrigérant pour un système avec 1 unité extérieure : 50 kg Quantité totale de réfrigérant pour un système avec 2 unités extérieures : 80kg Quantité totale de réfrigérant pour un système avec 4 ou 4 unités extérieures : 105kg
Quantité nécessaire de charge de réfrigérant supplémentaire par unité extérieure.
U-8ME2E8 U-10ME2E8 U-12ME2E8 U-14ME2E8 U-16ME2E8
5,5kg 5,5kg 7,0kg 7,0kg 7,0kg
Charge de réfrigérant supplémentaire
Limites du système. Taille de la tuyauterie de liquide Pouces (mm) Quantité de réfrigérant à charger/m (g/m)
Nombre maximum d'unités extérieures combinées autorisées 4 1) 1/4 (6,35) 26
Capacité maximum admissible pour les unités extérieures combinées 224kW (80 Ch) 3/8 (9,52) 56
Nombre maximum d'unités intérieures connectables 64 2) 1/2 (12,7) 128
Rapport de capacité intérieure/extérieure maximum autorisé 50-130% 3) 5/8 (15,88) 185
3/4 (19,05) 259
1) Il est possible de raccorder jusqu'à 4 unités si le système a été étendu.
2) Dans le cas d'unités 38 Ch ou moins, le nombre est limité par la capacité totale des unités intérieures connectées. 7/8 (22,22) 366
3) Si les conditions suivantes sont satisfaites, la plage réelle est supérieure à 130 %, atteignant même 200 %. 1 (25,4) 490
i ) Respecter le nombre limité d'unités intérieures connectables.
ii ) La limite inférieure de la plage de fonctionnement pour les températures extérieures en mode chauffage est limitée à -10°C TH (en standard -25°C TH).
iii ) Le fonctionnement simultané est limité à moins de 130% des unités intérieures connectables.
Tuyauterie de réfrigérant (la tuyauterie existante peut être utilisée)
Taille de la tuyauterie (mm)
Tempér matériaux - O Tempér matériaux - 1/2 H, H
Ø6,35 t 0,8 Ø12,7 t 0,8 Ø19,05 t 1,2 Ø22,22 t 1,0 Ø28,58 t 1,0 Ø38,1 au-delà de t 1,35 Ø44,45 au-delà de t 1,55
Ø9,52 t 0,8 Ø15,88 t 1,0 Ø25,4 t 1,0 Ø31,75 t 1,1 Ø41,28 au-delà de t 1,45 Ø44,45 au-delà de t 1,55
* Lorsqu'un cintrage des tubes doit être effectué, le rayon de courbure doit être d'au moins 4 fois le diamètre extérieur. De plus, il convient de prendre toutes les préoccupations nécessaires pour éviter d'écraser ou endommager les tubes lors du cintrage. 219
