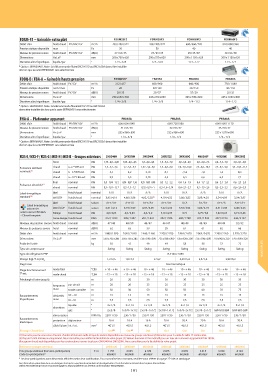

FDXM-F3 – Gainable extra plat FDXM25F3 FDXM35F3 FDXM50F3 FDXM60F3
3
Débit d'air froid / chaud PV / MV / GV m / h 438 / 480 / 522 438 / 480 / 522 600 / 660 / 720 810 / 888 / 960
Pression statique disponible max Pa 30 30 40 40
Niveaux de pression sonore froid / chaud PV / MV / GV dB(A) 27 / 33 / 35 27 / 33 / 35 29 / 35 / 37 30 / 36 / 38
Dimensions H x L x P mm 200 x 750 x 620 200 x 750 x 620 200 x 1 150 x 620 200 x 1 150 x 620
Diamètres alim. frigorifiques liquide / gaz " 1 / 4 – 3 / 8 1 / 4 – 3 / 8 1 / 4 – 1 / 2 1 / 4 – 1 / 2
* Option : BRP069A81. Note : la télécommande filaire BRC1H519 ou BRC1E53A devra être installée
dès lors que la carte BRP069A81 sera sélectionnée
FDBQ-B / FBA-A – Gainable haute pression FDBQ25B * FBA35A FBA50A FBA60A
Débit d'air froid / chaud PV / GV m / h 312 / 417 660 / 900 660 / 900 750 / 1 080
3
Pression statique disponible nom / max Pa 20 30 / 150 30 / 150 30 / 150
Niveaux de pression sonore froid / chaud PV / GV dB(A) 28 / 35 29 / 37 37 / 29 25 / 31
Dimensions H x L x P mm 230 x 652 x 502 245 x 700 x 800 245 x 700 x 800 245 x 1 000 x 800
Diamètres alim. frigorifiques liquide / gaz " 1 / 4 – 3 / 8 1 / 4 – 3 / 8 1 / 4 – 1 / 2 1 / 4 – 1 / 2
* Option : BRP069A81. Note : la télécommande filaire BRC1H519 ou BRC1E53A
devra être installée dès lors que la carte BRP069A81 sera sélectionnée
FHA-A – Plafonnier apparent FHA35A FHA50A FHA60A
Débit d'air froid / chaud PV / MV / GV m / h 600 / 690 / 840 600 / 720 / 900 690 / 900 / 1 170
3
Niveaux de pression sonore froid / chaud PV / MV / GV dB(A) 31 / 34 / 36 32 / 35 / 37 33 / 35 / 37
Dimensions H x L x P mm 235 x 960 x 690 235 x 960 x 690 235 x 1 270 x 690
Diamètres alim. frigorifiques liquide / gaz " 1 / 4 – 3 / 8 1 / 4 – 1 / 2 1 / 4 – 1 / 2
* Option : BRP069A81. Note : la télécommande filaire BRC1H519 ou BRC1E53A devra être installée
dès lors que la carte BRP069A81 sera sélectionnée

MXS-E / MXS-F / MXS-G / MXS-H / MXS-K – Groupes extérieurs 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E
froid kW 1,75 – 4,0 – 4,20 1,95 – 4,0 – 4,5 1,8 – 4,0 – 4,6 1,9 – 5,2 – 7,0 2,0 – 6,0 – 6,5 2,0 – 6,8 – 7,6 2,4 – 7,3 – 7,9 2,9 – 8,1 – 9,0
chaud à + 7 °CBS ext. kW 1,4 – 4,2 – 4,6 1,2 – 5,3 – 5,7 1,32 – 4,6 – 5,0 1,3 – 6,8 – 8,0 2,0 – 7,9 – 10,0 2,4 – 8,6 – 10,4 2,7 – 9,2 – 9,8 3,4 – 10,4 – 11,1
Puissance restituée
nominale (1) chaud à – 5 °CBH ext. kW 3,5 4,2 3,76 6,1 7,55 7,8 7,4 8,3
chaud à – 10 °CBH ext. kW 2,9 3,5 3,19 5,2 6,4 6,6 6,3 7,1
froid nominal kW 0,3 – 1,04 – 1,12 0,34 – 0,87 – 1,36 0,35 – 0,83 – 0,98 0,3 – 1,2 – 2,2 0,4 – 1,6 – 1,9 0,4 – 1,7 – 2,2 0,6 – 2,1 – 2,4 0,6 – 2,3 – 2,8
Puissance absorbée (1)
chaud nominal kW 0,3 – 1,01 – 1,17 0,2 – 1,3 – 1,5 0,32 – 0,91 – 1 0,3 – 1,6 – 2,14 0,4 – 2,1 – 2,7 0,5 – 1,9 – 2,6 0,5 – 2,3 – 2,5 0,6 – 2,6 – 2,9
Label énergétique label froid/chaud nominal A / A A / A A / A A / A A / A A / A A / A A / A
standard (4) EER / COP froid/chaud nominal 3,85 / 4,16 4,60 / 3,96 4,82 / 5,02 (2) 4,19 / 4,32 3,66 / 3,85 3,89 / 4,50 3,54 / 4,09 3,54 / 3,97
label froid/chaud saison A++ / A+ A++ / A A++ / A+ A++ / A+ A / A A+ / A+ A++ / A A++ / A+
Label énergétique
saisonnier SEER / SCOP froid/chaud saison 6,61 / 4,12 6,73 / 3,99 6,97 / 4,05 7,22 / 4,34 5,53 / 3,94 5,80 / 4,19 6,31 / 3,98 6,40 / 4,23
selon norme EN14825 Pdesign froid/chaud kW 4,0 / 3,03 4,0 / 3,89 4,0 / 3,9 5,19 / 4,95 6 / 5 6,75 / 5,8 7,32 / 6,23 8,15 / 6,46
– Climat tempéré
Conso énergie froid/chaud kWh 212 / 1 029 208 / 1 367 201 / 1 641 252 / 1 596 380 / 1 780 415 / 1 942 407 / 2 194 446 / 2 137
Niveaux de pression sonore froid / chaud nominal dB(A) 47 / 48 48 / 50 46 / 47 46 / 47 48 / 49 48 / 49 48 / 49 52 / 52
Niveaux de puissance sonore froid nominal dB(A) 62 63 59 59 61 61 62 66
3
Débit d'air froid / chaud nominal m / h 1 980 / 1 920 2 040 / 2 040 2 460 / 2 460 2 700 / 2 700 2 964 / 2 670 2 964 / 2 670 2 760 / 2 760 3 270 / 3 270
Dimensions H x L x P mm 550 x 765 x 285 550 x 765 x 285 735 x 936 x 300 735 x 936 x 300 735 x 936 x 300 735 x 936 x 300 770 x 900 x 320 770 x 900 x 320
MULTISPLITS
Poids de l'unité kg 38 42 49 49 58 58 72 73
Type de compresseur Swing Swing Swing Swing Swing Swing Swing Swing
Type de réfrigérant / PRP R-410A / 2 088
Charge (kg) / T eq CO 1,2 / 2,5 1,6 / 3,3 2 / 4,2 2,59 / 5,4 2,6 / 5,4 2,99 / 6,2
2
Flag F-Gas Non hermétique
Plage fonctionnement mode froid °CBS + 10 ~ + 46 + 10 ~ + 46 – 10 ~ + 46 – 10 ~ + 46 – 10 ~ + 46 – 10 ~ + 46 – 10 ~ + 46 – 10 ~ + 46
T° ext. mode chaud °CBH – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18 – 15 ~ + 18
Préchargé d’usine jusqu’à m 20 20 30 30 30 30 30 30
longueurs par circuit m 20 20 25 25 25 25 25 25
maxi totale cumulée m 30 30 50 50 50 60 70 75
Raccordements dénivelés UE – UI m 15 15 15 15 15 15 15 15
frigorifiques maxi UI – UI m 7,5 7,5 7,5 7,5 7,5 7,5 7,5 7,5
liquide " 2 x 1 / 4 2 x 1 / 4 3 x 1 / 4 3 x 1 / 4 3 x 1 / 4 4 x 1 / 4 4 x 1 / 4 5 x 1 / 4
diamètres
gaz " 2 x 3 / 8 1 x 3 / 8 – 1 x 1 / 2 2 x 3 / 8 – 1 x 1 / 2 2 x 3 / 8 – 1 x 1 / 2 1 x 3 / 8 – 2 x 1 / 2 2 x 3 / 8 – 2 x 1 / 2 1 x 3 / 8 – 1 x 1 / 2 – 2 x 5 / 8 2 x 3 / 8 – 1 x 1 / 2 – 2 x 5 / 8
alimentation V/Ph/Hz 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50 230 / 1 / 50
Raccordements protection disjoncteur 16 A 16 A 16 A 20 A 20 A 20 A 20 A 20 A
électriques
câble liaison int. / ext. mm 2 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5 4G1,5
Blocage Chaud Seul Oui (3) Oui (3) Oui Oui Oui Oui Oui Oui
(1) Données pour la connexion d’autant d’unités intérieures taille 20 que de sorties disponibles au niveau du groupe extérieur. (2) Données pour 3 unités de taille 15 connectées.
(3) Depuis l’unité intérieure uniquement. Nous consulter pour vérifier la faisabilité de votre projet. (4) Valeurs données à titre indicatif pour un taux de connexion approximatif de 100 %.
Blocage en chaud seul disponible pour les constructions neuves (sauf pour 2MXS40H et 2MXS50H). Nous consulter pour la faisabilité de votre projet.
Référence groupe extérieur 2MXS40H 2MXS50H 3MXS40K 3MXS52E 3MXS68G 4MXS68F 4MXS80E 5MXS90E
Prix groupe extérieur (hors éco-participation) € HT 1 751 2 035 2 109 2 475 2 979 3 413 3 769 4 122
Code éco-participation* M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
* Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
