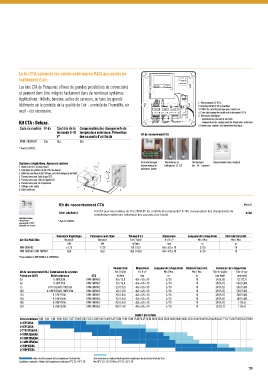

Page 179 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Le kit CTA connecte les unités extérieures PACi aux unités de
traitement d'air. AL1 PV OUT ATU SV ºC ºC
SET
Les kits CTA de Panasonic offrent de grandes possibilités de connectivité 1 5
et peuvent donc être intégrés facilement dans de nombreux systèmes.
Applications : hôtels, bureaux, salles de serveurs, ou tous les grands
bâtiments où le contrôle de la qualité de l’air - contrôle de l’humidité, air 2 6 3 1. Télécommande CZ-RTC4
2. Nouveau boîtier IP 65 en plastique
neuf - est nécessaire. 3. PAW-T10, carte électronique pour contact sec
4. Carte électronique de contrôle de la demande 0-10 V
4 5. Thermostat intelligent :
· prévention des courants d'air froids
Kit CTA : Deluxe. 6. Bornier pour capteurs et alimentation électrique
· compensation des changements de température extérieure
Code du modèle IP 65 Contrôle de la Compensation des changements de
demande 0-10 température extérieure. Prévention
V* des courants d'air froids Kit de raccordement CTA
PAW-280PAH2 Oui Oui Oui
* Avec CZ-CAPBC2.

Système et régulations. Aperçu du système 2 Carte électronique, Thermistance x2 Thermistance Télécommande filaire standard.
1. Matériel de kit CTA (non fourni) 1 transformateur de (réfrigérant : E1, E2) (air : TA ; 1 capteur)
2. Contrôleur de système de kit CTA (non fourni) 3 puissance, bornier
3. Boîtier du contrôleur du kit CTA (avec carte électronique de contrôle)
4. Thermistance pour Tube de gaz (E2)
5. Thermistance pour Tube de liquide (E1)
6. Thermistance pour air d'aspiration 7
7. Câblage entre unités 4
8. Unité extérieure 5 6 8

Kit de raccordement CTA Prix €
Kit CTA pour les modèles de 10 à 25kW (IP 65, contrôle de la demande* 0-10V, compensation des changements de
PAW‑280PAH2 température extérieure. prévention des courants d'air froids) 2306
Contrôleur en option.
Télécommande * Avec CZ-CAPBC2.
programmable CZ-RTC4
Compatible avec Econavi :
Puissance frigorifique Puissance calorifique Volume d'air Dimensions Longueur de la tuyauterie Dénivelé (int./ext).
Kit CTA PACi Elite Nominale Nominale Fort / Faible H x B x P Min / Max Min / Max
kW kW m³/min mm m m
PAW-280PAH2 6 / 25 7 / 28 8,0 / 74,0 404 x 425 x 78 5 / 30 10
PAW-280PAH2+PAW-280PAH2 50,0 56,0 38,0 / 148,0 404 x 425 x 78 5 / 30 10
*Pour modèles U-200PE2E8A et U-250PE2E8A.

Volume d'air Dimensions Longueur de la tuyauterie Dénivelé (int./ext). Connexion de la tuyauterie
Kit de raccordement CTA / Combinaison de système Fort / Faible H x B x P Min / Max Min / Max Tube de liquide Tube de gaz
Puissance (kW) Unité extérieure CTA m³/min mm m m Tum (mm) Tum (mm)
5,0 U-50PE2E5A : PAW-280PAH2 : 8,0 / 13,0 404 x 425 x 78 5 / 30 10 1/4 (6,35) 1/2 (12,7)
6,0 U-60PE2E5A : PAW-280PAH2 : 9,0 / 16,0 404 x 425 x 78 5 / 30 10 3/8 (9,62) 5/8 (15,88)
7,5 U-71PE1E5A/U-71PE1E8A PAW-280PAH2 : 12,0 / 25,0 404 x 425 x 78 5 / 30 10 3/8 (9,62) 5/8 (15,88)
10,0 U-100PE1E5A/U-100PE1E8A PAW-280PAH2 : 14,0 / 33,0 404 x 425 x 78 5 / 30 10 3/8 (9,62) 5/8 (15,88)
12,5 U-125PE1E8A : PAW-280PAH2 : 19,0 / 35,0 404 x 425 x 78 5 / 30 10 3/8 (9,62) 5/8 (15,88)
14,0 U-140PE1E8A : PAW-280PAH2 : 19,0 / 35,0 404 x 425 x 78 5 / 30 10 3/8 (9,62) 5/8 (15,88)
20,0 U-200PE2E8A : PAW-280PAH2 : 28,0 / 66,0 404 x 425 x 78 5 / 70 10 3/8 (9,62) 1 (25,4)
25,0 U-250PE2E8A : PAW-280PAH2 : 38,0 / 74,0 404 x 425 x 78 5 / 70 10 1/2 (12,7) 1 (25,4)

Débit d'air m³/min
Unité extérieure 8,00 8,33 9,00 10,00 10,83 11,67 12,00 13,00 13,33 14,00 15,00 16,00 16,67 18,00 19,00 20,00 25,00 26,67 28,00 30,00 33,00 35,00 36,00 38,00 40,00 43,33 45,00 50,00 58,33 66,00 66,67 71,67 74,00 75,00 83,33 90,00
U-50PE2E5A
U-60PE2E5A
U-71PE1E5A/8A
U-100PE1E5A/8A
U-125PE1E5A/8A
U-140PE1E5A/8A
U-200PE2E8A
U-250PE2E8A

État normal en mode rafraichissement de la température d'entrée d'air. état maximum en mode rafraichissement température de restriction d'entrée d'air
Conditions nominales : Mode froid température intérieure 27°C TS / 19°C TH. Min18°C TS / 13°C TH Max 32°C TS / 23°C TH
179
