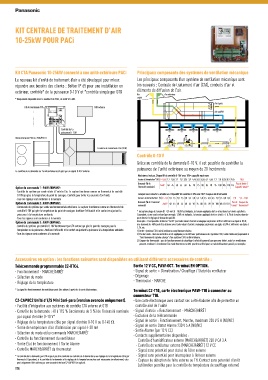

KIT CENTRALE DE TRAITEMENT D'AIR

10-25kW POUR PACi

Kit CTA Panasonic 10-25kW connecté à une unité extérieure PACi Principaux composants des systèmes de ventilation mécanique
Le nouveau kit d'unité de traitement d'air a été développé pour mieux Les principaux composants d'un système de ventilation mécanique sont
répondre aux besoins des clients : Boîtier IP 65 pour une installation en les suivants : Centrale de traitement d'air (CTA), conduits d'air et
extérieur, contrôle* de la puissance 0-10 V et *contrôle simple par GTB éléments de diffusion de l'air.
Air Air extérieur
rejeté
* Uniquement disponible avec le modèle Elite PACi, de 6 kW à 14 kW.
Air repris
Kit de commande CTA GTB externe
OUT AL1 PV SV ºC ºC
ATU
Air soufflé
SET
Contrôle de la
puissance 0 - 10V
Unité extérieure PACi ou ECOi/ECO G

Centrale de traitement d'air (CTA)
Contrôle 0-10 V
Grâce au contrôle de la demande 0-10 V, il est possible de contrôler la
puissance de l'unité extérieure au moyen de 20 incréments.
Le contrôle de la demande sur l'unité extérieure est géré par un signal 0-10 V externe.
Résistance incluse. Dispositif de contrôle 0-10V avec 10V= capacité maximum
Tension d'alimentation* (V) 0 – 0,55 1,1 1,65 2,2 2,8 3,35 3,9 4,45 5,0 5,55 6,1 6,65 7,2 7,8 8,35 8,9 9,45 10,0
Demande (% de Arrêt¹ 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 Pas de limite /
Option de commande 1 : PAW-280PAH2 : l'intensité nominale) Capacité totale³
· Contrôle du système par sonde située à l'entrée d'air. Le capteur fonctionne comme un thermostat de contrôle
0-10V qui gère la température du point de consigne. Contrôle pour éviter les courants d'air froids. Lorsque vous enlevez la résistance. Dispositif de contrôle 0-10V avec 10V= Coupure du thermostat
· Tous les signaux sont conformes à la normale Tension d'alimentation* (V) 0 – 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 6,5 7,0 7,5 8,0 8,5 9,0 9,5 – 10,0
Option de commande 2 : PAW-280PAH2 : Demande (% de l'intensité Arrêt¹ 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 Pas de Coupure du
· Commande du système par sonde environnementale extérieure. Le capteur fonctionne comme un thermostat de nominale) limite² thermostat³
contrôle 0-10V qui gère la température du point de consigne. Améliore l'efficacité et le confort en ajustant la * Lorsqu'une plage de tension (0 – 0,5 ou 9,5 – 10,0V) est indiquée, la tension appliquée doit se situer dans les limites spécifiées.
puissance à la température ambiante. Cependant, si une seule valeur (par exemple, 1,0V) est indiquée, la tension appliquée doit se situé à +/–0,1V de la valeur donnée
· Tous les signaux sont conformes à la normale pour obtenir le réglage de demande spécifié.
Option de commande 3 : PAW-280PAH2 : Exemples : Il est possible d'obtenir "Arrêt" par toute valeur d'entrée analogique supérieure à 0V et inférieure ou égale à 0,5 V ;
une demande de 40% peut être obtenue avec toute valeur d'entrée analogique supérieure ou égale à 0,9V et inférieure ou égale à
· Contrôle du système par contrôle 0–10V fonctionnant par GTB externe qui gère le point de consigne pour la 1,1V, etc.
température ou la puissance. Améliore l'efficacité et le confort en ajustant la puissance à la température ambiante. 1) Arrêt : Système CTA / unité intérieure complètement éteinte.
· Tous les signaux sont conformes à la normale 2) Pas de limite : Aucune restriction n'est appliquée par le GTB aux performances du système CTA / unité intérieure (équivalent à
"fonctionnement à pleine charge" d'un système CTA / unité intérieure.
3) Coupure du thermostat : pas de fonctionnement du chauffage / rafraichissement (compresseur éteint, mais les ventilateurs
peuvent continuer à fonctionner) Le mode thermostat arrêté peut être utilisé pour un rafraîchissement passif, par exemple.

Accessoires en option : les fonctions suivantes sont disponibles en utilisant différents accessoires de contrôle :
Télécommande programmable CZ-RTC4. Sortie 12 V CC, PAW-OCT. Terminal EN OPTION.
· Fonctionnement - MARCHE/ARRÊT · Signal de sortie = Climatisation / Chauffage / Statut du ventilateur
· Sélection du mode · Dégivrage
· Réglage de la température · Thermostat - MARCHE
* Le signal de fonctionnement du ventilateur peut être obtenu à partir de la carte électronique. Terminal CZ-T10, carte électronique PAW-T10 à connecter au
connecteur T10.
CZ-CAPBC2 Unité d’E/S Mini Seri-para (version avancée uniquement). · Une carte électronique avec contact sec a été élaborée afin de permettre un
· Facilité d'intégration aux systèmes de contrôle CTA externe et GTB contrôle aisé de l'unité
· Contrôle de la demande : 40 à 115 % (incréments de 5 %) de l'intensité nominale · Signal d’entrée = Fonctionnement - MARCHE/ARRÊT
par signal d'entrée 0–10 V* · Exclusion de la télécommande
· Réglage de la température cible par signal d’entrée 0-10 V ou 0-140 Ω · Signal de sortie : Fonctionnement, Marche, maximum 230 V 5 A (NO/NC)
· Sortie de température d'air d'admission par signal 4-20 mA · Signal de sortie Statut Alarme 230 V 5 A (NO/NC)
· Sortie Alarme (par 12 V CC)
· Sélection du mode et/ou commande MARCHE/ARRÊT · Contacts supplémentaires disponibles :
· Contrôle du fonctionnement du ventilateur - Contrôle d'humidificateur externe (MARCHE/ARRÊT) 230 V CA 3 A
· Sortie État de fonctionnement / Sortie Alarme - Contrôle de ventilateur externe (MARCHE/ARRÊT) 12 V CC
· Contrôle MARCHE/ARRÊT du thermostat - Signal sans potentiel pour statut de filtre externe
* Le contrôle de la demande par GTB ne peut pas être combiné au contrôle de la demande ou au réglage de la température cible par - Signal sans potentiel pour interrupteur à flotteur externe
thermostat. Cependant, si le contrôle de la demande et le réglage de la température voulue sont nécessaire simultanément, cela - Capteur de détection de fuite externe ou TH. Contact sans potentiel d'arrêt
peut uniquement être obtenu par une seconde interface CZ-CAPBC2 (en option).
(utilisation possible pour le contrôle de température de soufflage externe)
