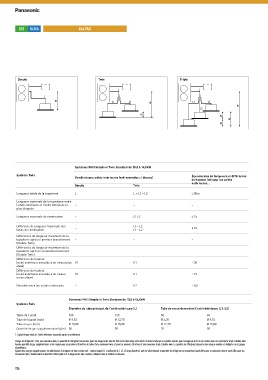

Page 176 - Panasonic 2018-2019 CATALOGUE TARIF 2018

R32 R410AR410A Kits PACi

Simple Twin Triple

L L
L A B
H1 L1 L2 H1 L1 L3
H1
L2
H2 H4
H2
H3

L

A
L1 L2
C
L3 L4 Systèmes PACi Simple et Twin Standard de 10,0 à 14,0kW
H1
Système Twin Équivalences de longueurs et différences
Combinaisons unités intérieures (voir exemples ci‑dessus)
H4 de hauteur (m) pour les unités
C extérieures...
H7 L5 Simple L6 Twin
H6 H2
Longueur totale de la tuyauterie L H3 L + L1 + L2 ≤ 50m
H5
Longueur maximale de la tuyauterie entre
l'unité extérieure et l'unité intérieure la – – –
plus éloignée
Longueur maximale de ramification – L1 L2 ≤ 15
Différence de longueur maximum des – L1 > L2 ≤ 10
tubes de ramification L1 - L2
Différences de longueur maximum de la
tuyauterie après le premier branchement – – –
(Double-Twin)
Différences de longueur maximum de la
tuyauterie après le second branchement – – –
(Double-Twin)
Différence de hauteur
(unité extérieure installée à un niveau plus H1 H1 ≤ 30
élevé)
Différence de hauteur
(unité extérieure installée à un niveau H1 H1 ≤ 15
moins élevé)
Dénivelé entre les unités intérieures – H2 ≤ 0,5

Systèmes PACi Simple et Twin Standard de 10,0 à 14,0kW
Système Twin
Diamètre du tube principal de l'unité extérieure (L) Tube de raccordement de l'unité intérieure (L1, L2)
Taille de l'unité 100 125 50 60
Tube de liquide (mm) Ø 9,52 Ø 12,70 Ø 6,35 Ø 9,52
Tube de gaz (mm) Ø 15,88 Ø 15,88 Ø 12,70 Ø 15,88
Quantité de gaz supplémentaire (g/m) 50 50 20 50
1. Capacité type totale de l'unité intérieure raccordée après la ramification
Charge de réfrigérant : Pour une connexion twin, la quantité de réfrigérant nécessaire pour une longueur de tube de 30m est incluse dans cette unité à l'usine tandis que la quantité requise pour la longueur de 20 m est incluse pour les connexions triple / double-twin.
Aucune quantité de gaz supplémentaire n'est requise pour les premiers 30 mètres de tubes d'une connexion twin, et pour les premiers 20 mètres d'une connexion triple / double-twin. La quantité de réfrigérant présente dans chaque modèle est indiquée sur la plaque
signalétique.
Ajoutez des charges supplémentaire en additionnant la longueur de tube comme suit : tube principal (L) ramification (L1, L2, L3 large diamètre), puis en sélectionnant la quantité de réfrigérant correspondant (après 30m pour la connexion twin et après 20m pour les
connexion triple / double-twin) au diamètre côté liquide et à la longueur de tube restants, indiqués dans le tableau ci-dessous.
