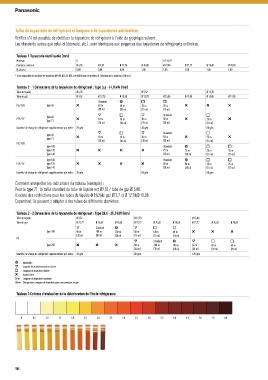

Page 184 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Taille de tuyauterie de réfrigérant et longueurs de tuyauteries admissibles
Vérifiez s'il est possible de réutiliser la tuyauterie de réfrigérant à l'aide du graphique suivant.
Les standards autres que celui-ci (dénivelé, etc.). sont identiques aux exigences des tuyauteries de réfrigérants ordinaires.

Tableau 1 Tuyauterie réutilisable (mm)
Matériau O 1/2 H, H*
Diamètre extérieur Ø 6,35 Ø 9,52 Ø 12,70 Ø 15,88 Ø 19,05 Ø 22,22 Ø 25,40 Ø 28,58
Épaisseur 0,80 0,80 0,80 1,00 1,00 1,00 1,00 1,00
* Il est impossible de réutiliser les diamètres Ø19,05, Ø22,22, Ø25,4 et Ø28,58 pour le matériau O. Sélectionnez le matériau 1/2H ou H.

Tableau 2 - 1 Dimensions de la tuyauterie de réfrigérant : Type 3,6 - 14,0 kW (mm)
Tube de liquide Ø 6,35 Ø 9,52 Ø 12,70
Tube de gaz Ø 9,52 Ø 12,70 Ø 15,88 Ø 12,70 Ø 15,88 Ø 19,05 Ø 15,88 Ø 19,05
Standard
PE / PZH Type 50 40 m 40 m 20 m 20 m
(30 m) (30 m) (15 m) (15 m)
Standard
Type 60
PEY / PZ 10 m 10 m 30 m 50 m 25 m
Type 71
(10 m) (10 m) (20 m) (20 m) (10 m)
Quantité de charge de réfrigérant supplémentaire par mètre 20 g/m 40 g/m 80 g/m
Standard
Type 60 10 m 30 m 50 m
Type 71 10 m 25 m
(10 m) (10 m) (30 m) (30 m) (15 m)
PE / PZH
Type 100 Standard
Type 125 75 m 75 m 35 m 35 m
Type 140 (30 m) (30 m) (15 m) (15 m)
Type 100 Standard
PEY / PZ Type 125 50 m 50 m 25 m 25 m
Type 140 (30 m) (30 m) (15 m) (15 m)
Quantité de charge de réfrigérant supplémentaire par mètre 20 g/m 50 g/m 80 g/m
Comment interpréter les indications du tableau (exemple) :
Pour le type 71, la taille standard du tube de liquide est Ø9,52 / tube de gaz Ø15,88.
Il existe des restrictions pour les tubes de liquide Ø 9,52/de gaz Ø12,7 et Ø 12,70/Ø 15,88.
Cependant, ils peuvent s'adapter à des tubes de différents diamètres.

Tableau 2 - 2 Dimensions de la tuyauterie de réfrigérant : Type 20,0 - 25,0 kW (mm)
Tube de liquide Ø 9,52 Ø 12,70 Ø 15,88
Tube de gaz Ø 22,22 Ø 25,40 Ø 28,58 Ø 22,22 Ø 25,40 Ø 28,58 Ø 22,22 Ø 25,40 Ø 28,58
Standard
Type 200 80 m 100 m 100 m 50 m 50 m 50 m
(30 m) (30 m) (30 m) (15 m) (15 m) (15 m)
PE
Standard
Type 250 80 m 100 m 100 m 65 m 65 m 65 m
(30 m) (30 m) (30 m) (20 m) (20 m) (20 m)
Quantité de charge de réfrigérant supplémentaire par mètre 40 g/m 80 g/m 120 g/m
Admissible
Capacité de refroidissement en baisse
Longueur de tuyauterie limitée
Inadmissible
50 m Longueur de tuyauterie maximum
(50 m) Charge moins longueur de tuyauterie pour une connexion simple

Tableau 3 Critères d'évaluation de la détérioration de l'huile réfrigérante

0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0
