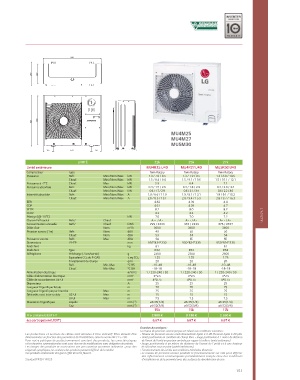

Page 153 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT

GROUPES EXTÉRIEURS MULTI

Sans boîtier

950

390 330

834 809
MU3R19
MU3R21 MU4M25
MU4M27
MU5M30
(Unité de mesure : mm)
165 620 165
UNITÉ 19k 21k UNITÉ 25k 25k 27k
Unité extérieure MU3R19.UE0 MU3R21.UE0 Unité extérieure MU4R25.U40 MU4R27.U40 MU5R30.U40
Compresseur Type Twin Rotary Twin Rotary Compresseur Type Twin Rotary Twin Rotary Twin Rotary
Puissance Refr. Mini./Nom./Max kW 1.1 / 5.3 / 6.3 1.1 / 6.2 / 7.3 Puissance Refr. Mini./Nom./Max kW 1.3 / 7.0 / 8.5 1.3 / 7.9 / 9.5 1.3 / 8.8 / 10.6
Chauf. Mini./Nom./Max kW 1.2 / 6.3 / 7.3 1.2 / 7.0 / 7.8 Chauf. Mini./Nom./Max kW 1.5 / 8.4 / 9.4 1.5 / 9.1 / 10.6 1.5 / 10.1 / 12.1
Puissance à -7°C Chauf. Max kW 4.4 4.9 Puissance à -7°C Chauf. Max kW 5.9 6.4 7.1
Puissance absorbée Refr. Mini./Nom./Max kW 0.2 / 1.2 / 1.8 0.2 / 1.4 / 2.1 Puissance absorbée Refr. Mini./Nom./Max kW 0.4 / 1.5 / 2.6 0.4 / 1.8 / 2.9 0.4 / 2.0 / 3.4
Chauf. Mini./Nom./Max kW 0.3 / 1.4 / 2.0 0.3 / 1.6 / 2.3 Chauf. Mini./Nom./Max kW 0.6 / 1.7 / 2.9 0.6 / 2.1 / 3.4 0.6 / 2.2 / 3.6
Intensité absorbée Refr. Mini./Nom./Max A 1.1 / 5.3 / 8.1 1.1 / 6.7 / 9.6 Intensité absorbée Refr. Mini./Nom./Max A 1.9 / 6.6 / 11.9 1.9 / 8.1 / 13.1 1.9 / 9.1 / 15.2
Chauf. Mini./Nom./Max A 1.1 / 6.3 / 9.4 1.1 / 7.4 / 10.6 Chauf. Mini./Nom./Max A 2.8 / 8.3 / 13.1 2.8 / 9.4 / 15.3 2.8 / 9.7 / 16.3
EER 4.59 4.3 EER 4.82 4.39 4.4
COP 4.62 4.42 COP 4.61 4.39 4.7
SEER 8.5 8.5 SEER 8.2 8.0 8.2
SCOP 4.21 4.21 SCOP 4.2 4.2 4.2
Pdesign (@-10°C) kW 4.9 4.9 Pdesign (@-10°C) kW 7.0 7.0 7.2 MULTI SPLIT
Classe d'effi cacité Refr./ Chauf. A+++ / A+ A+++ / A+ Classe d'effi cacité Refr./ Chauf. A++ / A+ A++ / A+ A++ / A+
Consommation annuelle Refr./ Chauf. kWh 217 / 1629 253 / 1629 Consommation annuelle Refr./ Chauf. kWh 299 / 2333 346 / 2333 376 / 2467
Débit d'air Nom. m /h 3000 3000 Débit d'air Nom. m /h 3600 3600 3600
3
3
Pression sonore (1m) Refr. Nom. dBA 49 50 Pression sonore (1m) Refr. Nom. dBA 49 50 50
Chauf. Nom. dBA 54 54 Chauf. Nom. dBA 53 54 54
Puissance sonore Refr. Max dBA 63 64 Puissance sonore Refr. Max dBA 64 65 66
Dimensions L*H*P mm 870*655*320 870*655*320 Dimensions L*H*P mm 950*834*330 950*834*330 950*834*330
Poids Net kg 44 44 Poids Net kg 61 61
Poids Net Type R32 R32 Poids Net Type R32 R32 R32
Réfrigérant Précharge (7.5m/sortie) g 1400 1400 Réfrigérant Précharge (7.5m/sortie) g 2300 2300 2600
Equivalent CO 2 du F-GAS t. eq CO 2 0.95 0.95 Equivalent CO 2 du F-GAS t. eq CO 2 1.55 1.55 1.76
Complément de charge g/m 20 20 Complément de charge g/m 20 20 20
Refr. Min~Max °C BS -10~48 -10~48 Refr. Min~Max °C BS -10~48 -10~48 -10~48
Chauf. Min~Max °C BH -18~18 -18~18 Chauf. Min~Max °C BH -18~18 -18~18 -18~18
Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation électrique mm² 3*2.5 3*2.5 Câble d'alimentation électrique mm² 3*2.5 3*2.5 3*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75
Disjoncteur A 20 20 Disjoncteur A 25 25 25
Longueur frigorifi que Totale m 50 50 Longueur frigorifi que Totale m 70 70 75
Longueur frigorifi que par branche Max m 25 25 Longueur frigorifi que par branche Max m 25 25 25
Dénivelés maxi inter-unités UE-UI Max m 15 15 Dénivelés maxi inter-unités UE-UI Max m 15 15 15
UI-UI Max m 7.5 7.5 UI-UI Max m 7.5 7.5 7.5
Diamètres frigorifi ques Liquide mm ('') ø6.35(1/4) ø6.35(1/4) Diamètres frigorifi ques Liquide mm ('') ø6.35(1/4) ø6.35(1/4) ø6.35(1/4)
Gaz mm ('') ø9.52(3/8) ø9.52(3/8) Gaz mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
19k 21k 15k 15k 17k
Prix Unitaire U.EXT HT 2 170 € 2 410 € Prix Unitaire U.EXT HT 2 800 € 3 130 € 2 550 €
éco participation (U.EXT) 6,67 € 6,67 € éco participation (U.EXT) 6,67 € 6,67 € 6,67 €
Données Acoustiques : Données Acoustiques :
Le niveau de pression sonore perçue est relevé aux conditions suivantes : Le niveau de pression sonore perçue est relevé aux conditions suivantes :
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa. Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa.
dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance
Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure). Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure).
et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur
Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures). Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures).
exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice
Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer
des informations communiquées précédemment compte tenu des conditions des informations communiquées précédemment compte tenu des conditions
Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son. Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son.
