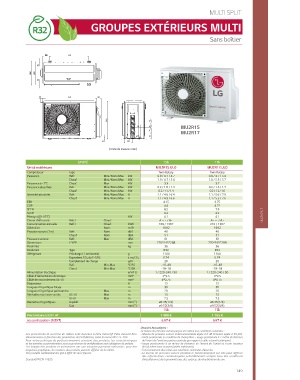

Page 151 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT MULTI SPLIT

MULTI SANS BOÎTIER GROUPES EXTÉRIEURS MULTI

Sans boîtier

MU2R15
MU2R17

(Unité de mesure : mm)

UNITÉ 15k 17k
Unité extérieure MU2R15.UL0 MU2R17.UL0
Compresseur Type Twin Rotary Twin Rotary
Puissance Refr. Mini./Nom./Max kW 0.9 / 4.1 / 4.7 0.9 / 4.7 / 5.4
Chauf. Mini./Nom./Max kW 1.0 / 4.7 / 5.4 1.0 / 5.3 / 5.7
Puissance à -7°C Chauf. Max kW 3.3 3.7
Puissance absorbée Refr. Mini./Nom./Max kW 0.2 / 1.0 / 1.4 0.2 / 1.3 / 1.7
Chauf. Mini./Nom./Max kW 0.2 / 1.1 / 1.4 0.2 / 1.2 / 1.6
Intensité absorbée Refr. Mini./Nom./Max A 1.1 / 4.6 / 6.4 1.1 / 5.6 / 7.9
Chauf. Mini./Nom./Max A 1.1 / 4.9 / 6.6 1.1 / 5.5 / 7.6
EER 4.15 3.75
COP 4.4 4.22
SEER 8.5 7.8
SCOP 4.2 4.2
Pdesign (@-10°C) kW 4.1 4.1 MULTI SPLIT
Classe d'effi cacité Refr./ Chauf. A+++ / A+ A+++ / A+
Consommation annuelle Refr./ Chauf. kWh 169 / 1367 210 / 1367
Débit d'air Nom. m /h 1692 1692
3
Pression sonore (1m) Refr. Nom. dBA 48 48
Chauf. Nom. dBA 51 51
Puissance sonore Refr. Max dBA 61 63
Dimensions L*H*P mm 770*545*288 770*545*288
Poids Net kg 36 36
Poids Net Type R32 R32
Réfrigérant Précharge (7.5m/sortie) g 1100 1100
Equivalent CO 2 du F-GAS t. eq CO 2 0.74 0.74
Complément de charge g/m 20 20
Refr. Min~Max °C BS -10~48 -10~48
Chauf. Min~Max °C BH -18~18 -18~18
Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation électrique mm² 3*2.5 3*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75
Disjoncteur A 15 15
Longueur frigorifi que Totale m 30 30
Longueur frigorifi que par branche Max m 20 20
Dénivelés maxi inter-unités UE-UI Max m 15 15
UI-UI Max m 7.5 7.5
Diamètres frigorifi ques Liquide mm ('') ø6.35(1/4) ø6.35(1/4)
Gaz mm ('') ø9.52(3/8) ø9.52(3/8)
15k 17k
Prix Unitaire U.EXT HT 1 480 € 1 765 €
éco participation (U.EXT) 6,67 € 6,67 €
Données Acoustiques :
Le niveau de pression sonore perçue est relevé aux conditions suivantes :
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa.
dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance
Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure).
et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur
Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures).
exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice
Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer
des informations communiquées précédemment compte tenu des conditions
Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son.
148 149
