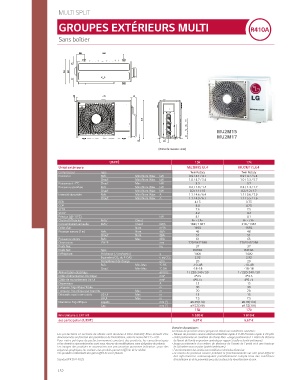

Page 154 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT

GROUPES EXTÉRIEURS MULTI

Sans boîtier

MU2M15 MU3M19
MU2M17 MU3M21

(Unité de mesure : mm) (Unité de mesure : mm)

UNITÉ 15k 17k UNITÉ 19k 21k
Unité extérieure MU2M15.UL4 MU2M17.UL4 Unité extérieure MU3M19.UE4 MU3M21.UE4
Compresseur Type Twin Rotary Twin Rotary Compresseur Type Twin Rotary Twin Rotary
Puissance Refr. Mini./Nom./Max kW 0.9 / 4.1 / 4.7 0.9 / 4.7 / 5.4 Puissance Refr. Mini./Nom./Max kW 1.1 / 5.3 / 6.30 1.1 / 6.2 / 7.3
Chauf. Mini./Nom./Max kW 1.0 / 4.7 / 5.4 1.0 / 5.3 / 5.7 Chauf. Mini./Nom./Max kW 1.2 / 6.3 / 7.3 1.2 / 7.0 / 7.8
Puissance à -7°C Chauf. Max kW 3.3 3.7 Puissance à -7°C Chauf. Max kW 4.4 4.9
Puissance absorbée Refr. Mini./Nom./Max kW 0.2 / 1.0 / 1.4 0.2 / 1.3 / 1.7 Puissance absorbée Refr. Mini./Nom./Max kW 0.3 / 1.3 / 1.8 0.3 / 1.6 / 2.2
Chauf. Mini./Nom./Max kW 0.2 / 1.1 / 1.5 0.2 / 1.2 / 1.7 Chauf. Mini./Nom./Max kW 0.3 / 1.5 / 2.1 0.3 / 1.7 / 2.4
Intensité absorbée Refr. Mini./Nom./Max A 1.1 / 4.6 / 6.4 1.1 / 5.6 / 7.9 Intensité absorbée Refr. Mini./Nom./Max A 1.2 / 5.8 / 8.7 1.2 / 7.2 / 10.0
Chauf. Mini./Nom./Max A 1.1 / 4.9 / 6.7 1.1 / 5.5 / 7.6 Chauf. Mini./Nom./Max A 1.2 / 6.8 / 9.7 1.2 / 7.7 / 11.0
EER 4.15 3.75 EER 4.2 4.0
COP 4.4 4.25 COP 4.3 4.2
SEER 7.6 7.5 SEER 7.6 7.3
SCOP 4.2 4.2 SCOP 4.21 4.21
Pdesign (@-10°C) kW 4.1 4.1 Pdesign (@-10°C) kW 5.2 5.2 MULTI SPLIT
Classe d'efficacité Refr./ Chauf. A++ / A+ A++ / A+ Classe d'efficacité Refr./ Chauf. A++ / A+ A++ / A+
Consommation annuelle Refr./ Chauf. kWh 189 / 1367 219 / 1367 Consommation annuelle Refr./ Chauf. kWh 243 / 1729 283 / 1729
Débit d'air Nom. m /h 1692 1692 Débit d'air Nom. m /h 3000 3000
3
3
Pression sonore (1m) Refr. Nom. dBA 48 48 Pression sonore (1m) Refr. Nom. dBA 49 50
Chauf. Nom. dBA 51 51 Chauf. Nom. dBA 54 54
Puissance sonore Refr. Max dBA 61 63 Puissance sonore Refr. Max dBA 63 64
Dimensions L*H*P mm 770*545*288 770*545*288 Dimensions L*H*P mm 870*655*320 870*655*320
Poids Net kg 37 37 Poids Net kg 45 45
Poids Net Type R410A R410A Poids Net Type R410A R410A
Réfrigérant Précharge (7.5m/sortie) g 1400 1400 Réfrigérant Précharge (7.5m/sortie) g 1700 1700
Equivalent CO 2 du F-GAS t. eq CO 2 2.92 2.92 Equivalent CO 2 du F-GAS t. eq CO 2 3.55 3.55
Complément de charge g/m 20 20 Complément de charge g/m 20 20
Refr. Min~Max °C BS -10~48 -10~48 Refr. Min~Max °C BS -10~48 -10~48
Chauf. Min~Max °C BH -18~18 -18~18 Chauf. Min~Max °C BH -18~18 -18~18
Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation électrique mm² 3*2.5 3*2.5 Câble d'alimentation électrique mm² 3*2.5 3*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 Câble de raccordement UE-UI mm² 4*0.75 4*0.75
Disjoncteur A 15 15 Disjoncteur A 20 20
Longueur frigorifique Totale m 30 30 Longueur frigorifique Totale m 50 50
Longueur frigorifique par branche Max m 20 20 Longueur frigorifique par branche Max m 25 25
Dénivelés maxi inter-unités UE-UI Max m 15 15 Dénivelés maxi inter-unités UE-UI Max m 15 15
UI-UI Max m 7.5 7.5 UI-UI Max m 7.5 7.5
Diamètres frigorifiques Liquide mm ('') ø6.35(1/4) ø6.35(1/4) Diamètres frigorifiques Liquide mm ('') ø6.35(1/4) ø6.35(1/4)
Gaz mm ('') ø9.52(3/8) ø9.52(3/8) Gaz mm ('') ø9.52(3/8) ø9.52(3/8)
15k 17k 19k 21k
Prix Unitaire U.EXT HT 1 520 € 1 810 € Prix Unitaire U.EXT HT 2 225 € 2 470 €
éco participation (U.EXT) 6,67 € 6,67 € éco participation (U.EXT) 6,67 € 6,67 €
Données Acoustiques : Données Acoustiques :
Le niveau de pression sonore perçue est relevé aux conditions suivantes : Le niveau de pression sonore perçue est relevé aux conditions suivantes :
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa. Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa.
dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance
Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure). Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure).
et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur
Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures). Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures).
exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice
Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer
des informations communiquées précédemment compte tenu des conditions des informations communiquées précédemment compte tenu des conditions
Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son. Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son.
