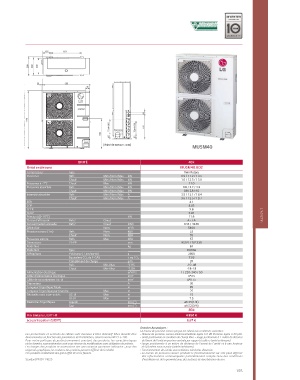

Page 157 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT

GROUPES EXTÉRIEURS MULTI

Sans boîtier

950

390 330

834 809
MU4M25
MU4M27
MU5M30

(Unité de mesure : mm) (Unité de mesure : mm) MU5M40
165 620 165

UNITÉ 25k 27k 30k UNITÉ 40k
Unité extérieure MU4M25.U44 MU4M27.U44 MU5M30.U44 Unité extérieure MU5M40.UO2
Compresseur Type Twin Rotary Twin Rotary Twin Rotary Compresseur Type Twin Rotary
Puissance Refr. Mini./Nom./Max kW 1.3 / 7.0 / 8.5 1.3 / 7.9 / 9.5 1.3 / 8.8 / 10.6 Puissance Refr. Mini./Nom./Max kW 0.9 / 11.2 / 13.5
Chauf. Mini./Nom./Max kW 1.5 / 8.4 / 9.4 1.5 / 9.1 / 10.6 1.5 / 10.1 / 12.1 Chauf. Mini./Nom./Max kW 1.0 / 12.5 / 15.0
Puissance à -7°C Chauf. Max kW 25k 5.9 6.4 7.1 Puissance à -7°C Chauf. Max kW 11.0
Puissance absorbée Refr. Mini./Nom./Max kW 0.4 / 1.6 / 2.7 0.4 / 2.0 / 3.2 0.4 / 2.3 / 3.6 Puissance absorbée Refr. Mini./Nom./Max kW 0.8 / 2.7 / 4.2
Chauf. Mini./Nom./Max kW 0.6 / 1.9 / 3.0 0.6 / 2.1 / 3.5 0.6 / 2.3 / 3.7 Chauf. Mini./Nom./Max kW 0.8 / 2.8 / 4.5
Intensité absorbée Refr. Mini./Nom./Max A 1.9 / 7.4 / 12.1 1.9 / 8.9 / 14.4 1.9 / 10.2 / 16.2 Intensité absorbée Refr. Mini./Nom./Max A 3.5 / 12.1 / 18.4
Chauf. Mini./Nom./Max A 2.8 / 8.6 / 13.4 2.8 / 9.6 / 15.7 2.8 / 10.4 / 16.8 Chauf. Mini./Nom./Max A 3.6 / 12.5 / 19.7
EER 4.3 4.0 3.9 EER 4.1
COP 4.4 4.3 4.41 COP 4.45
SEER 7.3 7.2 7.0 SEER 5.8
SCOP 4.0 4.0 4.0 SCOP 3.81
Pdesign (@-10°C) kW 7.0 7.0 7.2 Pdesign (@-10°C) kW 11.8 MULTI SPLIT
Classe d'efficacité Refr./ Chauf. A++ / A+ A++ / A+ A++ / A+ Classe d'efficacité Refr./ Chauf. A+ / A
Consommation annuelle Refr./ Chauf. kWh 337 / 2450 385 / 2450 440 / 2520 Consommation annuelle Refr./ Chauf. kWh 643 / 4236
Débit d'air Nom. m /h 3600 3600 3600 Débit d'air Nom. m /h 5400
3
3
Pression sonore (1m) Refr. Nom. dBA 49 50 50 Pression sonore (1m) Refr. Nom. dBA 53
Chauf. Nom. dBA 53 54 54 Chauf. Nom. dBA 55
Puissance sonore Refr. Max dBA 64 65 66 Puissance sonore Refr. Max dBA 67
Dimensions L*H*P mm 950*834*330 950*834*330 950*834*330 Dimensions L*H*P mm 950*1170*330
Poids Net kg 61 61 61 Poids Net kg 84
Poids Net Type R410A R410A R410A Poids Net Type R410A
Réfrigérant Précharge (7.5m/sortie) g 2800 2800 3200 Réfrigérant Précharge (7.5m/sortie) g 3800
Equivalent CO 2 du F-GAS t. eq CO 2 5.85 5.85 6.68 Equivalent CO 2 du F-GAS t. eq CO 2 7.93
Complément de charge g/m 20 20 20 Complément de charge g/m 20
Refr. Min~Max °C BS -10~48 -10~48 -10~48 Refr. Min~Max °C BS -10~48
Chauf. Min~Max °C BH -18~18 -18~18 -18~18 Chauf. Min~Max °C BH -18~18
Alimentation électrique ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation électrique ø/V/Hz 1 / 220-240 / 50
Câble d'alimentation électrique mm² 3*2.5 3*2.5 3*2.5 Câble d'alimentation électrique mm² 3*3.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 Câble de raccordement UE-UI mm² 4*0.75
Disjoncteur A 25 25 25 Disjoncteur A 30
Longueur frigorifique Totale m 70 70 75 Longueur frigorifique Totale m 85
Longueur frigorifique par branche Max m 25 25 25 Longueur frigorifique par branche Max m 25
Dénivelés maxi inter-unités UE-UI Max m 15 15 15 Dénivelés maxi inter-unités UE-UI Max m 15
UI-UI Max m 7.5 7.5 7.5 UI-UI Max m 7.5
Diamètres frigorifiques Liquide mm ('') ø6.35(1/4) ø6.35(1/4) ø6.35(1/4) Diamètres frigorifiques Liquide mm ('') ø6.35(1/4)
Gaz mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) Gaz mm ('') ø9.52(3/8)
25k 27k 30k 40k
Prix Unitaire U.EXT HT 2 870 € 3 210 € 3 640 € Prix Unitaire U.EXT HT 4 850 €
éco participation (U.EXT) 6,67 € 6,67 € 6,67 € éco participation (U.EXT) 6,67 €
Données Acoustiques : Données Acoustiques :
Le niveau de pression sonore perçue est relevé aux conditions suivantes : Le niveau de pression sonore perçue est relevé aux conditions suivantes :
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa. Les protections et sections de câbles sont données à titre indicatif. Elles doivent être • Niveau de pression sonore environnementale égale à 0 dB Pression égale à 20 µPa.
dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. • Unité positionnée en condition de champ libre. • Jauge positionnée à 1 mètre de distance
Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure). Pour notre politique de perfectionnement constant des produits, les caractéristiques de l’avant de l’unité en position centrale par rapport à celle-ci (unité extérieure).
et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. • Jauge positionnée à un mètre de distance de l’avant de l’unité et à une hauteur
Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures). Les images des produits et accessoires ont une vocation purement indicative ; pour des de 0,8 mètre sous ce point (unités intérieures).
exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice exigences graphiques, les couleurs des produits peuvent différer de la réalité. • Fonctionnement des unités aux conditions nominales d’exercice
Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer Ces produits contiennent des gaz à effet de serre fluorés. • Le niveau de pression sonore pendant le fonctionnement sur site peut différer
des informations communiquées précédemment compte tenu des conditions des informations communiquées précédemment compte tenu des conditions
Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son. Standard PR EN 14825 d’installation et de la proximité avec des surfaces de réverbération du son.
