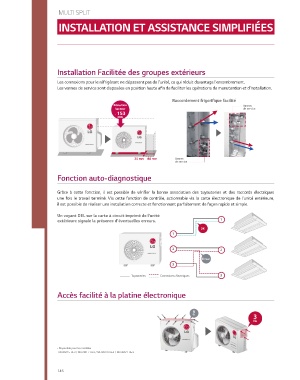

Page 148 - LG CLIM CATALOGUE SANITOR TARIF 2018

MULTI SPLIT MULTI SPLIT

INSTALLATION ET ASSISTANCE SIMPLIFIÉES EXPLOITATION ET MAINTENANCE SIMPLES

Installation Facilitée des groupes extérieurs Mode froid forcé

Les connexions pour le réfrigérant ne dépassent pas de l'unité, ce qui réduit davantage l'encombrement. L’opération froid forcé permet de rapatrier le fl uide lors des interventions de maintenance sur le système quelle que soit
Les vannes de service sont disposées en position haute afi n de faciliter les opérations de manutention et d'installation. la température extérieure.

Raccordement frigorifique facilité Recharge Pump Down
Réduction Vannes
hauteur de service
- 153
mm

2
1
1 Vanne liquide fermée
2 Vanne gaz fermée
25 mm 80 mm Vannes
de service

Fonction auto-diagnostique LGMV (LG Monitoring View)

Grâce à cette fonction, il est possible de vérifi er la bonne association des tuyauteries et des raccords électriques Le logiciel LGMV permet aux techniciens de contrôler et de surveiller les unités très facilement.
une fois le travail terminé. Via cette fonction de contrôle, actionnable via la carte électronique de l'unité extérieure,
il est possible de réaliser une installation correcte et fonctionnant parfaitement de façon rapide et simple.

Un voyant DEL sur la carte à circuit imprimé de l'unité Informations sur les unités intérieures MULTI SPLIT
extérieure signale la présence d'éventuelles erreurs. 1
Circuit et vannes
OK
1 Informations générales

Sondes et raccordements élec.
2 2
Informations sur les unités extérieures
Erreur
3
LGMV fournit également des informations relatives à Monitorage facile des codes de panne grâce aux
Tuyauteries Connexions électriques 3
l'exploitabilité des produits au moyen de diagrammes et indications des codes d'erreur de LG.
de graphiques.
Accès facilité à la platine électronique
Indicateur d'erreur

Code d'erreur Description
9
3
Vis 01 Erreur capteur de température d'air de l'unité intérieure
Vis 02 Erreur capteur de température de réfrigérant de l'unité intérieure
Erreur de communication entre commande filaire
03
et unité intérieure
•
•
•
• Disponible pour les modèles
MU2M15 UL3 / MU2M17 UL3 / MU3M19 UE3 / MU3M21 UE3

146 147
