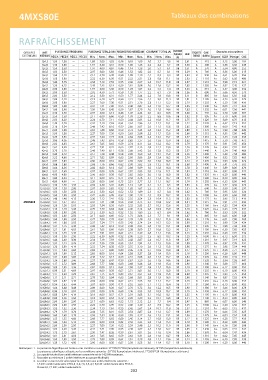

4MXS80E Tableaux des combinaisons
RAFRAÎCHISSEMENT
GROUPES UNITÉ PUISSANCE FROID (kW) PUISSANCE TOTALE (kW) PUISSANCE FROID ABSORBÉE (kW) COURANT TOTAL (A) FACTEUR DE ÉTIQUETTE CAE Données saisonnières
EXTÉRIEURS INTÉRIEURE PIÈCE A PIÈCE B PIÈCE C PIÈCE D Min. Nom. Max. Min. Nom. Max. Min. Nom. Max. PUISSANCE EER ÉNERGIE (kWh) Étiquette SEER Pdesign CAE
(%)
1,5+1,5 1,50 1,50 --- --- 1,89 3,00 4,03 0,46 0,83 1,09 2,0 3,7 4,8 98 3,61 A 415 A 5,15 3,00 204
1,5+2,0 1,50 2,00 --- --- 1,91 3,50 4,51 0,50 1,00 1,28 2,2 4,4 5,7 98 3,50 A 500 A 5,38 3,50 228
1,5+2,5 1,50 2,50 --- --- 1,97 4,00 4,97 0,46 1,14 1,38 2,0 5,1 6,1 98 3,51 A 570 A 5,54 4,00 253
1,5+3,5 1,50 3,50 --- --- 2,07 5,00 5,83 0,46 1,52 1,82 2,0 6,7 8,1 98 3,29 A 760 A 5,56 5,00 315
1,5+4,2 1,50 4,20 --- --- 2,14 5,70 6,38 0,50 1,88 2,10 2,2 8,3 9,3 98 3,03 B 940 A+ 5,61 5,70 356
1,5+5,0 1,50 5,00 --- --- 2,22 6,50 6,95 0,51 2,22 2,51 2,3 9,8 11,1 98 2,93 C 1 110 A+ 5,62 6,50 406
1,5+6,0 1,44 5,75 --- --- 2,34 7,19 7,59 0,55 2,42 2,67 2,4 10,7 11,8 98 2,97 C 1 210 A+ 5,98 7,19 421
1,5+7,1 1,30 6,15 --- --- 2,49 7,45 8,19 0,59 2,61 3,08 2,6 11,6 13,7 98 2,85 C 1 305 A+ 5,97 7,45 437
2,0+2,0 2,00 2,00 --- --- 1,97 4,00 5,30 0,50 1,23 1,67 2,2 5,5 7,4 98 3,25 A 615 A 5,57 4,00 252
2,0+2,5 2,00 2,50 --- --- 2,02 4,50 5,73 0,50 1,38 1,77 2,2 6,1 7,9 98 3,26 A 690 A+ 5,66 4,50 279
2,0+3,5 2,00 3,50 --- --- 2,12 5,50 6,31 0,50 1,77 2,44 2,2 7,9 10,8 98 3,11 B 885 A+ 5,64 5,50 342
2,0+4,2 2,00 4,20 --- --- 2,19 6,20 6,77 0,50 2,21 2,56 2,2 9,8 11,4 98 2,81 C 1 105 A+ 5,73 6,20 379
2,0+5,0 2,00 5,00 --- --- 2,27 7,00 7,30 0,51 2,51 2,76 2,3 11,1 12,2 98 2,79 D 1 255 A 5,59 7,00 439
2,0+6,0 1,83 5,48 --- --- 2,41 7,31 7,90 0,55 2,48 2,87 2,4 11,0 12,7 98 2,95 C 1 240 A+ 6,03 7,31 424
2,0+7,1 1,66 5,90 --- --- 2,56 7,56 8,45 0,59 2,67 3,29 2,6 11,8 14,6 98 2,83 C 1 335 A+ 6,01 7,56 441
2,5+2,5 2,50 2,50 --- --- 2,07 5,00 6,12 0,46 1,47 2,44 2,0 6,5 10,8 98 3,40 A 735 A+ 5,70 5,00 307
2,5+3,5 2,50 3,50 --- --- 2,17 6,00 6,60 0,50 1,99 2,38 2,2 8,8 10,6 98 3,02 B 995 A+ 5,70 6,00 369
2,5+4,2 2,50 4,20 --- --- 2,24 6,70 7,11 0,50 2,44 2,63 2,2 10,8 11,7 98 2,75 D 1 220 A+ 5,69 6,70 412
2,5+5,0 2,40 4,79 --- --- 2,34 7,19 7,59 0,54 2,64 2,96 2,4 11,7 13,1 98 2,72 D 1 320 A 5,57 7,19 452
2,5+6,0 2,18 5,24 --- --- 2,48 7,42 8,16 0,59 2,60 3,07 2,6 11,5 13,6 98 2,85 C 1 300 A+ 6,00 7,42 433
2,5+7,1 2,00 5,68 --- --- 2,63 7,68 8,66 0,59 2,74 3,43 2,6 12,2 15,2 98 2,80 C 1 370 A+ 5,99 7,68 449
3,5+3,5 3,50 3,50 --- --- 2,27 7,00 7,30 0,50 2,63 2,88 2,2 11,7 12,8 98 2,66 D 1 315 A 5,55 7,00 442
3,5+4,2 3,29 3,95 --- --- 2,37 7,24 7,73 0,54 2,82 3,08 2,4 12,5 13,7 98 2,57 E 1 410 A 5,53 7,24 458
3,5+5,0 3,06 4,36 --- --- 2,48 7,42 8,16 0,58 2,83 3,37 2,6 12,6 15,0 98 2,62 D 1 415 A 5,50 7,42 473
3,5+6,0 2,82 4,83 --- --- 2,61 7,65 8,62 0,59 2,74 4,11 2,6 12,2 18,2 98 2,79 D 1 370 A+ 5,91 7,65 454
3,5+7,1 2,61 5,30 --- --- 2,77 7,91 8,31 0,63 2,87 3,15 2,8 12,7 14,0 98 2,76 D 1 435 A+ 5,93 7,91 467
4,2+4,2 3,70 3,70 --- --- 2,46 7,40 8,11 0,58 2,88 3,42 2,6 12,8 15,2 98 2,57 E 1 440 A 5,54 7,40 468
4,2+5,0 3,46 4,12 --- --- 2,57 7,58 8,48 0,58 2,96 3,59 2,6 13,1 15,9 98 2,56 E 1 480 A 5,49 7,58 484
4,2+6,0 3,22 4,60 --- --- 2,71 7,82 8,89 0,63 2,80 3,66 2,8 12,4 16,2 98 2,79 D 1 400 A+ 5,92 7,82 463
4,2+7,1 2,97 5,03 --- --- 2,86 8,00 9,16 0,67 2,94 3,82 3,0 13,0 16,9 98 2,72 D 1 470 A+ 5,93 8,00 472
5,0+5,0 3,88 3,88 --- --- 2,68 7,76 8,66 0,62 2,98 3,62 2,8 13,2 16,1 98 2,60 D 1 490 A 5,41 7,76 503
5,0+6,0 3,64 4,36 --- --- 2,82 8,00 9,14 0,67 2,88 3,69 3,0 12,8 16,4 98 2,78 D 1 440 A+ 5,89 8,00 476
5,0+7,1 3,31 4,69 --- --- 2,97 8,00 9,35 0,67 2,82 3,85 3,0 12,5 17,1 98 2,84 C 1 410 A+ 5,92 8,00 474
6,0+6,0 4,00 4,00 --- --- 2,96 8,00 9,39 0,67 2,65 3,60 3,0 11,8 16,0 98 3,02 B 1 325 A++ 6,29 8,00 446
6,0+7,1 3,66 4,34 --- --- 3,11 8,00 9,55 0,71 2,58 3,76 3,1 11,4 16,7 98 3,10 B 1 290 A++ 6,30 8,00 445
7,1+7,1 4,00 4,00 --- --- 3,26 8,00 9,60 0,75 2,51 3,77 3,3 11,1 16,7 98 3,19 B 1 255 A++ 6,33 8,00 443
1,5+1,5+1,5 1,50 1,50 1,50 --- 2,02 4,50 5,41 0,48 1,14 1,47 2,1 5,1 6,5 98 3,95 A 570 A+ 5,77 4,50 274
1,5+1,5+2,0 1,50 1,50 2,00 --- 2,07 5,00 5,83 0,52 1,28 1,67 2,3 5,7 7,4 98 3,91 A 640 A+ 5,90 5,00 297
1,5+1,5+2,5 1,50 1,50 2,50 --- 2,12 5,50 6,23 0,52 1,52 1,89 2,3 6,7 8,4 98 3,62 A 760 A+ 5,95 5,50 324
1,5+1,5+3,5 1,50 1,50 3,50 --- 2,22 6,50 6,95 0,52 2,00 2,29 2,3 8,9 10,2 98 3,25 A 1 000 A+ 5,99 6,50 380
1,5+1,5+4,2 1,48 1,48 4,15 --- 2,30 7,12 7,41 0,52 2,35 2,54 2,3 10,4 11,3 98 3,03 B 1 175 A+ 5,95 7,12 419
4MXS80E 1,5+1,5+5,0 1,37 1,37 4,57 --- 2,41 7,31 7,88 0,56 2,43 2,75 2,5 10,8 12,2 98 3,01 B 1 215 A+ 5,91 7,31 434
1,5+1,5+6,0 1,26 1,26 5,03 --- 2,55 7,54 8,38 0,60 2,32 2,85 2,7 10,3 12,6 98 3,25 A 1 160 A++ 6,23 7,54 424
1,5+1,5+7,1 1,16 1,16 5,48 --- 2,70 7,79 8,84 0,64 2,45 3,14 2,8 10,9 13,9 98 3,18 B 1 225 A++ 6,25 7,79 437
1,5+2,0+2,0 1,50 2,00 2,00 --- 2,12 5,50 6,23 0,52 1,52 1,89 2,3 6,7 8,4 98 3,62 A 760 A+ 5,99 5,50 322
1,5+2,0+2,5 1,50 2,00 2,50 --- 2,17 6,00 6,60 0,52 1,73 2,06 2,3 7,7 9,1 98 3,47 A 865 A+ 6,05 6,00 348
1,5+2,0+3,5 1,50 2,00 3,50 --- 2,27 7,00 7,28 0,52 2,29 2,48 2,3 10,2 11,0 98 3,06 B 1 145 A+ 6,01 7,00 408
1,5+2,0+4,2 1,41 1,88 3,95 --- 2,37 7,24 7,71 0,55 2,42 2,74 2,4 10,7 12,2 98 2,99 C 1 210 A+ 5,99 7,24 424
1,5+2,0+5,0 1,31 1,75 4,36 --- 2,48 7,42 8,14 0,59 2,49 2,95 2,6 11,0 13,1 98 2,98 C 1 245 A+ 5,96 7,42 436
1,5+2,0+6,0 1,21 1,61 4,83 --- 2,61 7,65 8,60 0,60 2,38 3,00 2,7 10,6 13,3 98 3,21 A 1 190 A++ 6,30 7,65 425
1,5+2,0+7,1 1,12 1,49 5,30 --- 2,77 7,91 9,01 0,64 2,51 3,29 2,8 11,1 14,6 98 3,15 B 1 255 A++ 6,28 7,91 442
1,5+2,5+2,5 1,50 2,50 2,50 --- 2,22 6,50 6,95 0,52 2,00 2,29 2,3 8,9 10,2 98 3,25 A 1 000 A++ 6,12 6,50 373
1,5+2,5+3,5 1,44 2,40 3,36 --- 2,34 7,19 7,59 0,55 2,42 2,67 2,4 10,7 11,8 98 2,97 C 1 210 A+ 5,97 7,19 422
1,5+2,5+4,2 1,34 2,24 3,76 --- 2,44 7,35 7,99 0,55 2,54 2,94 2,4 11,3 13,0 98 2,89 C 1 270 A+ 5,97 7,35 431
1,5+2,5+5,0 1,26 2,09 4,19 --- 2,55 7,54 8,38 0,59 2,55 3,10 2,6 11,3 13,8 98 2,96 C 1 275 A+ 5,96 7,54 443
1,5+2,5+6,0 1,17 1,94 4,66 --- 2,68 7,77 8,80 0,60 2,45 3,14 2,7 10,9 13,9 98 3,17 B 1 225 A++ 6,26 7,77 435
1,5+2,5+7,1 1,08 1,80 5,12 --- 2,83 8,00 9,16 0,64 2,58 3,37 2,8 11,4 15,0 98 3,10 B 1 290 A++ 6,26 8,00 448
1,5+3,5+3,5 1,31 3,06 3,06 --- 2,48 7,42 8,14 0,59 2,54 3,08 2,6 11,3 13,7 98 2,92 C 1 270 A+ 5,90 7,42 441
1,5+3,5+4,2 1,24 2,88 3,46 --- 2,57 7,58 8,47 0,59 2,67 3,29 2,6 11,8 14,6 98 2,84 C 1 335 A+ 5,94 7,58 447
1,5+3,5+5,0 1,17 2,72 3,89 --- 2,68 7,77 8,80 0,63 2,68 3,46 2,8 11,9 15,4 98 2,90 C 1 340 A+ 5,88 7,77 463
1,5+3,5+6,0 1,09 2,55 4,36 --- 2,82 8,00 9,13 0,64 2,58 3,37 2,8 11,4 15,0 98 3,10 B 1 290 A++ 6,17 8,00 454
1,5+3,5+7,1 0,99 2,31 4,69 --- 2,97 8,00 9,39 0,67 2,51 3,61 3,0 11,1 16,0 98 3,19 B 1 255 A++ 6,19 8,00 453
1,5+4,2+4,2 1,17 3,29 3,29 --- 2,67 7,75 8,76 0,63 2,67 3,51 2,8 11,8 15,6 98 2,90 C 1 335 A+ 5,93 7,75 458
1,5+4,2+5,0 1,11 3,11 3,71 --- 2,78 7,93 9,04 0,63 2,68 3,61 2,8 11,9 16,0 98 2,96 C 1 340 A+ 5,87 7,93 474
1,5+4,2+6,0 1,03 2,87 4,10 --- 2,92 8,00 9,30 0,67 2,51 3,53 3,0 11,1 15,7 98 3,19 B 1 255 A++ 6,18 8,00 453
1,5+4,2+7,1 0,94 2,63 4,44 --- 3,07 8,00 9,50 0,71 2,52 3,69 3,1 11,2 16,4 98 3,17 B 1 260 A++ 6,19 8,00 453
1,5+5,0+5,0 1,04 3,48 3,48 --- 2,89 8,00 9,26 0,67 2,76 3,72 3,0 12,2 16,5 98 2,90 C 1 380 A+ 5,86 8,00 478
1,5+5,0+6,0 0,96 3,20 3,84 --- 3,03 8,00 9,45 0,68 2,46 3,55 3,0 10,9 15,7 98 3,25 A 1 230 A++ 6,17 8,00 454
1,5+5,0+7,1 0,88 2,94 4,18 --- 3,18 8,00 9,57 0,71 2,39 3,63 3,1 10,6 16,1 98 3,35 A 1 195 A++ 6,19 8,00 453
1,5+6,0+6,0 0,89 3,56 3,56 --- 3,16 8,00 9,56 0,72 2,28 3,29 3,2 10,1 14,6 98 3,51 A 1 140 A++ 6,33 8,00 443
2,0+2,0+2,0 2,00 2,00 2,00 --- 2,17 6,00 6,63 0,52 1,73 2,12 2,3 7,7 9,4 98 3,47 A 865 A+ 6,07 6,00 346
2,0+2,0+2,5 2,00 2,00 2,50 --- 2,22 6,50 6,95 0,52 2,00 2,29 2,3 8,9 10,2 98 3,25 A 1 000 A++ 6,20 6,50 367
2,0+2,0+3,5 1,92 1,92 3,36 --- 2,34 7,19 7,61 0,55 2,42 2,67 2,4 10,7 11,8 98 2,97 C 1 210 A+ 6,05 7,19 417
2,0+2,0+4,2 1,79 1,79 3,76 --- 2,44 7,35 8,01 0,55 2,54 2,87 2,4 11,3 12,7 98 2,89 C 1 270 A+ 6,06 7,35 425
2,0+2,0+5,0 1,68 1,68 4,19 --- 2,55 7,54 8,40 0,59 2,55 3,17 2,6 11,3 14,1 98 2,96 C 1 275 A+ 6,04 7,54 438
2,0+2,0+6,0 1,55 1,55 4,66 --- 2,68 7,77 8,82 0,60 2,45 3,14 2,7 10,9 13,9 98 3,17 B 1 225 A++ 6,28 7,77 433
2,0+2,0+7,1 1,44 1,44 5,12 --- 2,83 8,00 9,18 0,64 2,58 3,45 2,8 11,4 15,3 98 3,10 B 1 290 A++ 6,29 8,00 446
2,0+2,5+2,5 2,00 2,50 2,50 --- 2,27 7,00 7,30 0,52 2,29 2,48 2,3 10,2 11,0 98 3,06 B 1 145 A++ 6,16 7,00 398
2,0+2,5+3,5 1,83 2,28 3,20 --- 2,41 7,31 7,90 0,55 2,48 2,87 2,4 11,0 12,7 98 2,95 C 1 240 A+ 6,05 7,31 423
2,0+2,5+4,2 1,72 2,15 3,61 --- 2,50 7,47 8,26 0,59 2,61 3,01 2,6 11,6 13,4 98 2,86 C 1 305 A+ 6,04 7,47 434
2,0+2,5+5,0 1,61 2,01 4,03 --- 2,61 7,65 8,62 0,59 2,62 3,31 2,6 11,6 14,7 98 2,92 C 1 310 A+ 6,02 7,65 445
2,0+2,5+6,0 1,50 1,88 4,50 --- 2,75 7,88 8,99 0,64 2,51 3,29 2,8 11,1 14,6 98 3,14 B 1 255 A++ 6,29 7,88 439
2,0+2,5+7,1 1,38 1,72 4,90 --- 2,90 8,00 9,30 0,67 2,58 3,53 3,0 11,4 15,7 98 3,10 B 1 290 A++ 6,29 8,00 446
Remarques : 1. La puissance frigorifique est basée sur les conditions suivantes : 27 °CBS/19 °CBH (température intérieure), 35 °CBS (température extérieure).
La puissance calorifique est basée sur les conditions suivantes : 20 °CBS (température intérieure), 7 °CBS/6 °CBH (température extérieure).
2. La capacité totale d'une unité intérieure connectée est de 14,5 kW maximum.
3. Raccorder au minimum 2 unités intérieures au groupe Multisplit.
4. La valeur ci-avant est la valeur pour la connexion aux unités intérieures suivantes :
1,5 kW : unité murale série CTXS-K ; 2,0, 2,5, 3,5, 4,2, 5,0 kW : unité murale série FTXS-K.
Classe 6,0, 7,1 kW ; unité murale série G.
