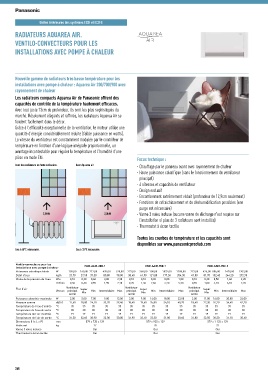

Page 268 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unités intérieures des systèmes ECOi et ECO G
RADIATEURS AQUAREA AIR.

VENTILO-CONVECTEURS POUR LES
INSTALLATIONS AVEC POMPE À CHALEUR

Nouvelle gamme de radiateurs très basse température pour les
installations avec pompe à chaleur : Aquarea Air 200/700/900 avec
rayonnement de chaleur
Les radiateurs compacts Aquarea Air de Panasonic offrent des
capacités de contrôle de la température hautement efficaces.
Avec tout juste 13cm de profondeur, ils sont les plus sophistiqués du
marché. Résolument élégants et raffinés, les radiateurs Aquarea Air se
fondent facilement dans le décor.
Grâce à l'efficacité exceptionnelle de la ventilation, le moteur utilise une
quantité d'énergie considérablement réduite (faible puissance en watts).
La vitesse du ventilateur est constamment modulée par le contrôleur de
température en fonction d'une logique intégrale proportionnelle, un
avantage incontestable pour réguler la température et l'humidité d'une
pièce en mode Été. Focus technique :
Avec des radiateurs en fonte ordinaires. Avec Aquarea air · Chauffage par le panneau avant avec rayonnement de chaleur
· Haute puissance calorifique (sans le fonctionnement du ventilateur
principal)
· 4 vitesses et capacités de ventilateur
· Design exclusif
· Encombrement extrêmement réduit (profondeur de 12,9cm seulement)
· Fonctions de rafraichissement et de déshumidification possibles (une
purge est nécessaire)
2,0kW 2,0kW · Vanne 3 voies incluse (aucune vanne de décharge n'est requise sur
l'installation si plus de 3 radiateurs sont installés)
· Thermostat à écran tactile

Toutes les courbes de température et les capacités sont
disponibles sur www.panasonicproclub.com
Eau à 65°C nécessaire. Eau à 35°C nécessaire.

Ventilo‑convecteurs pour les PAW‑AAIR‑200‑1 PAW‑AAIR‑700‑1 PAW‑AAIR‑900‑1
installations avec pompe à chaleur
Puissance calorifique totale W 138,00 160,00 217,00 470,00 570,00 223,00 360,00 708,00 1 032,00 1 188,00 273,00 475,00 886,00 1 420,00 1 703,00
Débit d'eau kg/h 23,70 27,50 37,30 80,80 98,00 38,40 61,90 121,80 177,50 204,30 47,00 81,70 152,40 244,20 292,90
Chute de la pression de l'eau kPa 0,10 0,20 0,40 2,00 2,90 0,10 0,10 0,30 0,80 1,00 0,10 0,20 0,50 1,60 2,20
m³/min 0,50 0,60 0,90 1,90 2,70 0,70 1,40 2,60 4,20 5,30 0,90 1,80 4,10 6,10 7,70
Flux d’air Ventilateur Super Ventilateur Super Ventilateur Super
Vitesse principal Min Intermédiaire Max principal Min Intermédiaire Max principal Min Intermédiaire Max
arrêté Min arrêté Min arrêté Min
Puissance absorbée maximale W 2,00 5,00 7,00 9,00 13,00 3,00 9,00 14,00 18,00 22,00 3,00 11,00 16,00 20,00 24,00
Pression sonore dB(A) 17,60 18,80 24,70 33,20 39,40 18,40 19,60 25,80 34,10 40,20 18,40 22,30 26,20 34,40 42,20
Température de l'eau d'entrée °C 35 35 35 35 35 35 35 35 35 35 35 35 35 35 35
Température de l'eau de sortie °C 30 30 30 30 30 30 30 30 30 30 30 30 30 30 30
Température de l'air d'entrée °C 19 19 19 19 19 19 19 19 19 19 19 19 19 19 19
Température de l'air de sortie °C 34,50 32,60 38,90 32,00 30,00 34,90 32,40 33,30 31,80 30,60 34,80 32,50 30,20 31,10 30,60
Dimensions (H x L x P) mm 579 x 735 x 129 579 x 935 x 129 579 x 1 135 x 129
Poids net kg 17 20 23
Vanne 3 voies incluse Oui Oui Oui
Thermostat à écran tactile Oui Oui Oui

268
