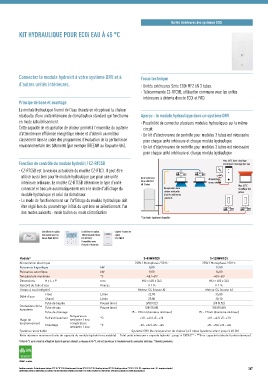

Page 267 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unités intérieures des systèmes ECOi
KIT HYDRAULIQUE POUR ECOi EAU À 45 °C

Connectez le module hydrokit à votre système DRV et à Focus technique
d'autres unités intérieures. · Unités extérieures Série ECOi MF2 6N 3 tubes.

· Télécommande CZ-RTC5B, utilisation commune avec les unités
intérieures à détente directe ECOi et PACi
Principe de base et avantage
Le module hydraulique fournit de l'eau chaude en récupérant la chaleur
résiduelle d'une unité intérieure de climatisation standard qui fonctionne Aperçu : le module hydraulique dans un système DRV
en mode rafraichissement. · Possibilité de connecter plusieurs modules hydrauliques sur le même
Cette capacité de récupération de chaleur permet à l'ensemble du système circuit
d'atteindre une efficience énergétique élevée et d'obtenir un meilleur · Un kit d'électrovanne de contrôle pour modèles 3 tubes est nécessaire
classement dans le cadre des programmes d'évaluation de la performance pour chaque unité intérieure et chaque module hydraulique
environnementale des bâtiments (par exemple BREEAM au Royaume-Uni). · Un kit d'électrovanne de contrôle pour modèles 3 tubes est nécessaire
pour chaque unité intérieure et chaque module hydraulique
Fonction de contrôle du module hydrokit / CZ-RTC5B Max. 65°C (avec chauffage
électrique). Chauffage de l'eau
· CZ-RTC5B est la version actualisée du modèle CZ-RTC3. Il peut être
utilisé aussi bien pour le module hydraulique que pour une unité Unité extérieure Alimentation
intérieure ordinaire. Le modèle CZ-RTC5B détermine le type d'unité Série ECOi MF2 en eau chaude
6N 3 tubes
connecté et bascule automatiquement entre le mode d'affichage du Récupération de la Max. 45°C
Chauffage des
module hydraulique et celui du climatiseur. chaleur résiduelle pièces
d'unités intérieures
· Le mode de fonctionnement sur l'affichage du module hydraulique doit standards
être réglé lors du paramétrage initial du système en sélectionnant l'un
des modes suivants : mode ballon ou mode climatisation
* Eau froide également disponible

Contrôleur en option. Contrôleur en option. Capteur Econavi en
Commande pour les Télécommande filaire option
hôtels PAW-RE2C3 (CZ-RTC5B) CZ-CENSC1
Compatible avec
Econavi et datanavi

Modèle* S‑80MW1E5 S‑125MW1E5
Alimentation électrique 230V / Monophasé / 50 Hz 230V / Monophasé / 50 Hz
Puissance frigorifique kW 8,00 12,50
Puissance calorifique kW 9,00 14,00
Température maximale °C ~45 / ~65 ¹ ~45 / ~65 ¹
Dimensions H x L x P mm 892 x 502 x 353 892 x 502 x 353
Raccord du tube d'eau Pouces R 1 ¼ R 1 ¼
Pompe à eau (intégrée) Moteur CC (classe A) Moteur CC (classe A)
Froid L/min 22,90 35,80
Débit d’eau
Chaud L/min 25,80 40,10
Tube de liquide Pouces (mm) 3/8 (9,52) 3/8 (9,52)
Connexions de la Tube de gaz Pouces (mm) 5/8 (15,88) 5/8 (15,88)
tuyauterie
Tube de drainage 15 ~ 17mm (diamètre intérieur) 15 ~ 17mm (diamètre intérieur)
Rafraichissement Température °C +10 ~ +43 / +5 ~ +20 +10 ~ +43 / +5 ~ +20
Plage de ambiante / eau
fonctionnement Température
Chauffage °C -20 ~ +32 / +25 ~ +45 -20 ~ +32 / +25 ~ +45
ambiante / eau
Système raccordable Système DRV (de récupération de chaleur) à 3 tubes (système allant jusqu'à 48 Ch)
Ratio intérieur maximum (ratio de capacité du module hydrokit raccordable) Total unité intérieure + capacité hydrokit : jusqu’ à 130% (** ~ **% vs. capacité totale de l'unité intérieure)
1) Max 45 °C par le circuit de réfrigérant (cycle de pompe à chaleur), au-dessus de 45 °C, elle est assurée par le fonctionnement du convecteur électrique. * Données provisoires.
28%

ECONAVI : en option.
Conditions nominales : Rafraichissement Intérieur 27°C TS / 19°C TH. Rafraichissement Extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH. (TS : température sèche ; TH : température humide) 267
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
