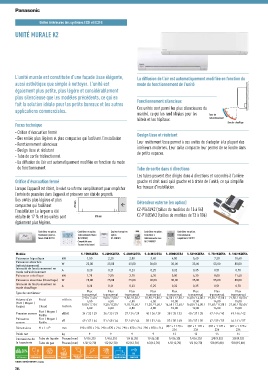

Page 264 - Panasonic 2018-2019 CATALOGUE TARIF 2018

Unités intérieures des systèmes ECOi et ECO G
UNITÉ MURALE K2

L’unité murale est constituée d'une façade lisse élégante, La diffusion de l’air est automatiquement modifiée en fonction du
aussi esthétique que simple à nettoyer. L'unité est mode de fonctionnement de l’unité
également plus petite, plus légère et considérablement
plus silencieuse que les modèles précédents, ce qui en
fait la solution idéale pour les petits bureaux et les autres Fonctionnement silencieux
applications commerciales. Ces unités sont parmi les plus silencieuses du
marché, ce qui les rend idéales pour les Zone de
hôtels et les hôpitaux. rafraichissement
Focus technique Zone de chauffage
· Orifice d'évacuation fermé Design lisse et résistant
· Des unités plus légères et plus compactes qui facilitent l'installation
· Fonctionnement silencieux Leur revêtement lisse permet à ces unités de s'adapter à la plupart des
· Design lisse et résistant intérieurs modernes. Leur taille compacte leur permet de se fondre dans
· Tube de sortie tridirectionnel de petits espaces.
· La diffusion de l’air est automatiquement modifiée en fonction du mode
de fonctionnement Tube de sortie dans 6 directions
Les tubes peuvent être dirigés dans 6 directions et raccordés à l’arrière
Orifice d’évacuation fermé gauche et droit ainsi qu’à gauche et à droite de l’unité, ce qui simplifie
Lorsque l’appareil est éteint, le volet se referme complètement pour empêcher les travaux d'installation.
l’entrée de poussière dans l’appareil et préserver son état de propreté.
Des unités plus légères et plus Détendeur externe (en option)
compactes qui facilitent 290 mm
l'installation La largeur a été CZ-P56SVK2 (tailles de modèles de 15 à 56)
réduite de 17 % et les unités sont 870 mm CZ-P160SVK2 (tailles de modèles de 73 à 106)
également plus légères.

Contrôleur en option. Contrôleur en option. Capteur Econavi en Contrôleur en option. Contrôleur en option.
Commande pour les Télécommande filaire option Contrôleur à Télécommande
hôtels PAW-RE2C3 (CZ-RTC5B) CZ-CENSC1 télécommande sans simplifiée CZ-RE2C2
Compatible avec fil CZ-RWSK2
Econavi et datanavi
Modèle S‑15MK2E5A S‑22MK2E5A S‑28MK2E5A S‑36MK2E5A S‑45MK2E5A S‑56MK2E5A S‑73MK2E5A S‑106MK2E5A
Puissance frigorifique kW 1,50 2,20 2,80 3,60 4,50 5,60 7,30 10,60
Puissance absorbée W 25,00 25,00 25,00 30,00 30,00 35,00 55,00 80,00
(rafraichissement)
Intensité de fonctionnement en
mode rafraichissement A 0,20 0,21 0,23 0,25 0,32 0,35 0,51 0,70
Puissance calorifique kW 1,70 2,50 3,20 4,20 5,00 6,30 8,00 11,40
Puissance absorbée (Chauffage) W 25,00 25,00 25,00 30,00 30,00 35,00 55,00 80,00
Intensité de fonctionnement en A 0,20 0,21 0,23 0,25 0,32 0,35 0,51 0,70
mode chauffage
Flux Flux Flux Flux Flux Flux Flux Flux
Type de ventilateur transversal transversal transversal transversal transversal transversal transversal transversal
7,90 / 7,40 / 9,00 / 7,50 / 9,50 / 8,30 / 10,90 / 9,00 / 14,50 / 12,50 / 16,00 / 14,00 / 19,50 / 17,00 / 21,50 / 18,50 /
Volume d'air Froid m³/min
14,00
15,00
6,50
10,00
12,00
6,50
6,50
6,50
(Fort / Moyen / 9,00 / 7,70 / 9,20 / 8,30 / 9,70 / 8,50 / 11,20 / 9,50 / 14,50 / 12,50 / 16,00 / 14,00 / 19,50 / 17,00 / 21,50 / 18,50 /
Faible) Chaud m³/min 6,80 6,80 6,80 6,80 10,00 12,00 14,00 15,00
Fort / Moyen /
Pression sonore dB(A) 34 / 32 / 29 36 / 33 / 29 37 / 34 / 29 40 / 36 / 29 38 / 35 / 33 40 / 37 / 35 47 / 44 / 40 49 / 46 / 42
Faible
Puissance Fort / Moyen / dB 49 / 47 / 44 51 / 48 / 44 52 / 49 / 44 55 / 51 / 44 53 / 50 / 48 55 / 52 / 50 62 / 59 / 55 64 / 61 / 57
sonore Faible
302 x 1 120 x 302 x 1 120 x 302 x 1 120 x 302 x 1 120 x
Dimensions H x L x P mm 290 x 870 x 214 290 x 870 x 214 290 x 870 x 214 290 x 870 x 214
236 236 236 236
Poids net kg 9 9 9 9 13 13 14 14
Connexions de Tube de liquide Pouces (mm) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 1/4 (6,35) 3/8 (9,52) 3/8 (9,52)
la tuyauterie Tube de gaz Pouces (mm) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 1/2 (12,70) 5/8 (15,88) 5/8 (15,88)
28%
CONTRÔLE DE GTB
L’HUMIDITÉ
AUTODIAGNOSTIC VENTILATEUR AUTO MILD DRY CONTRÔLE AUTO REDÉMARRAGE AUTO AIR SWEEP CONTRÔLE INTERNET CONNECTIVITÉ
DU VOLET
ECONAVI et CONTRÔLE INTERNET : en option.
264
