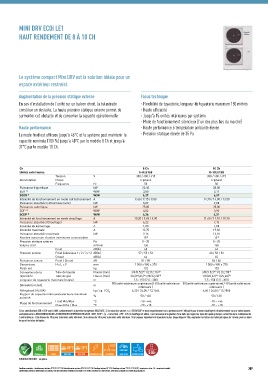

MINI DRV ECOi LE1
HAUT RENDEMENT DE 8 À 10 CH

Le système compact Mini DRV est la solution idéale pour un
espace extérieur restreint.

Augmentation de la pression statique externe Focus technique
En cas d'installation de l’unité sur un balcon étroit, la balustrade · Flexibilité de tuyauterie, longueur de tuyauterie maximum 150 mètres
constitue un obstacle. La haute pression statique externe permet de · Haute efficacité
surmonter cet obstacle et de conserver la capacité opérationnelle. · Jusqu'à 15 unités intérieures par système
· Mode de fonctionnement silencieux (l'un des plus bas du marché)
Haute performance · Haute performance à température ambiante élevée
Le mode froid est efficace jusqu'à 46°C et le système peut maintenir la · Pression statique élevée de 35 Pa
capacité nominale (100 %) jusqu'à 40°C par le modèle 8 Ch et jusqu'à
37°C par le modèle 10 Ch.

Ch 8 Ch 10 Ch
Unités extérieures U‑8LE1E8 U‑10LE1E8
Tension V 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Triphasé Triphasé
Fréquence Hz 50 50
Puissance frigorifique kW 22,40 28,00
EER 1) W/W 3,80 3,11
SEER 2) W/W 6,27 6,37
Intensité de fonctionnement en mode rafraichissement A 9,60 / 9,15 / 8,80 14,70 / 14,00 / 13,50
Puissance absorbée (rafraichissement) kW 5,89 9,00
Puissance calorifique kW 25,00 28,00
COP 1) W/W 4,02 3,93
SCOP 2) W/W 4,24 4,31
Intensité de fonctionnement en mode chauffage A 10,20 / 9,65 / 9,30 11,60 / 11,10 / 10,70
Puissance absorbée (Chauffage) kW 6,22 7,13
Intensité de démarrage A 1,00 1,00
Intensité maximale A 13,70 19,60
Puissance absorbée maximale kW 9,16 13,10
Nombre maximum d'unités intérieures connectables 15 3) 15 3)
Pression statique externe Pa 0 ~ 35 0 ~ 35
Volume d'air m³/min 150 160
Froid dB(A) 60 63
Pression sonore Froid (silencieux 1 / 2 / 3 / 4) dB(A) 57 / 55 / 53 60 / 58 / 56
Chaud dB(A) 64 65
Puissance sonore Froid / Chaud dB 81 / 85 84 / 86
Dimensions H x L x P mm 1 500 x 980 x 370 1 500 x 980 x 370
Poids net kg 132 133
Connexions de la Tube de liquide Pouces (mm) 3/8 (9,52) 1/2 (12,70) 5) 3/8 (9,52) 1/2 (12,70) 5)
4)
4)
tuyauterie Tube de gaz Pouces (mm) 3/4 (19,05) 7/8 (22,22) 5) 7/8 (22,22) 1 (25,40) 5)
4)
4)
Longueur de tuyauterie maximale (totale) m 7,5 ~ 150 (7,5 ~ 300) 7,5 ~ 150 (7,5 ~ 300)
50 (unité extérieure supérieure) / 40 (unité extérieure 50 (unité extérieure supérieure) / 40 (unité extérieure
Dénivelé (int./ext). m
inférieure ) inférieure )
Réfrigérant (R410A) kg / eq. TCO 2 6,30 / 24,00 / 13,1544 6,60 / 24,00 / 13,7808
Rapport de capacité intérieure/extérieure maximum
autorisé % 50 / 130 50 / 130
Froid Min/Max °C -10 ~ +46 -10 ~ +46
Plage de fonctionnement
Chaud Min / Max °C -20 ~ +18 -20 ~ +18
1) Les classifications EER et COP sont à 400V, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le mode chauffage et rafraichissement sur une saison donnée,
conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF. 3) Si le chauffage est utilisé, il est nécessaire d'augmenter d'une taille par rapport au tuyau de liquide principal, en fonction de la combinaison de
l'unité intérieure. 4) En dessous de 90 m pour la dernière unité intérieure. 5) Au-dessus de 90 m pour la dernière unité intérieure. Si la longueur équivalente de tuyauterie la plus longue dépasse 90m, augmenter les tailles des tubes principaux de 1 niveau pour les tubes
de gaz et les tubes de liquide.
-10°C -20°C
R22 R410A PROFESSIONAL YEARS
COMPRESSOR
BLUEFIN MODE FROID MODE CHAUD REDÉMARRAGE AUTO R22 RENEWAL SMART CLOUD CONTRÔLE INTERNET 5 WARRANTY
CONTRÔLE INTERNET : en option.
Conditions nominales : refroidissement intérieur 27°C TS / 19°C TH. Refroidissement extérieur 35°C TS / 24°C TH. Chauffage intérieur 20°C TS. Chauffage extérieur 7°C TS / 6°C TH (TS : température sèche ; TH : température humide). 209
Spécifications sujettes à modifications sans préavis. Pour des informations détaillées concernant l'ErP, veuillez consulter nos sites Internet : www.aircon.panasonic.eu ou www.ptc.panasonic.eu
