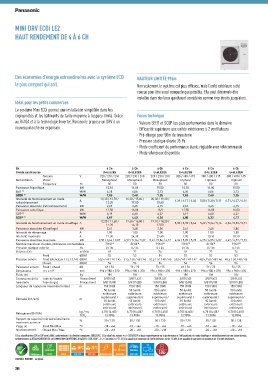

Page 208 - Panasonic 2018-2019 CATALOGUE TARIF 2018

MINI DRV ECOi LE2
HAUT RENDEMENT DE 4 À 6 CH

Des économies d’énergie extraordinaires avec le système ECOi HAUTEUR LIMITÉE 996m
le plus compact qui soit. Non seulement le système est plus efficace, mais l’unité extérieure a été

conçue pour être aussi compacte que possible. Elle peut désormais être
installée dans des lieux qui étaient considérés comme trop étroits jusqu’alors.
Idéal pour les petits commerces
Le système Mini ECOi permet une installation simplifiée dans les
copropriétés et les bâtiments de taille moyenne à l’espace limité. Grâce Focus technique
au R410A et à la technologie Inverter, Panasonic propose un DRV à un · Valeurs SEER et SCOP les plus performantes dans le domaine
nouveau marché en expansion. · Efficacité supérieure aux unités extérieures à 2 ventilateurs
· Pré-chargé pour 50m de tuyauterie
· Pression statique élevée 35 Pa
· Mode coefficient de performance élevé, réglable avec télécommande
· Mode silencieux disponible

Ch 4 Ch 5 Ch 6 Ch 4 Ch 5 Ch 6 Ch
Unités extérieures U‑4LE2E5 U‑5LE2E5 U‑6LE2E5 U‑4LE2E8 U‑5LE2E8 U‑6LE2E8
Tension V 220 / 230 / 240 220 / 230 / 240 220 / 230 / 240 380 / 400 / 415 380 / 400 / 415 380 / 400 / 415
Alimentation Phase Monophasé Monophasé Monophasé Triphasé Triphasé Triphasé
Fréquence Hz 50 50 50 50 50 50
Puissance frigorifique kW 12,10 14,00 15,50 12,10 14,00 15,50
EER 1) W/W 4,50 4,06 3,73 4,50 4,06 3,73
SEER 2) W/W 7,85 7,48 7,25 7,85 7,48 7,25
Intensité de fonctionnement en mode A 13,30 / 12,70 / 16,30 / 15,60 / 20,30 / 19,40 / 4,39 / 4,17 / 4,02 5,58 / 5,30 / 5,11 6,71 / 6,37 / 6,14
rafraichissement 12,20 17,00 18,60
Puissance absorbée (rafraichissement) kW 2,69 3,45 4,15 2,69 3,45 4,15
Puissance calorifique kW 12,50 16,00 16,5 12,50 16,00 16,50
COP 1) W/W 5,19 4,60 4,27 5,19 4,60 4,27
SCOP 2) W/W 4,87 4,40 4,24 4,80 4,32 4,17
12,20 / 11,60 / 17,60 / 16,80 / 19,10 / 18,20 /
Intensité de fonctionnement en mode chauffage A 3,98 / 3,78 / 3,64 5,62 / 5,34 / 5,14 6,24 / 5,93 / 5,71
11,20 16,10 17,50
Puissance absorbée (Chauffage) kW 2,41 3,48 3,86 2,41 3,48 3,86
Intensité de démarrage A 1,00 1,00 1,00 1,00 1,00 1,00
Intensité maximale A 17,30 24,30 27,40 7,90 10,10 10,70
Puissance absorbée maximale kW 3,50 / 3,66 / 3,82 4,92 / 5,14 / 5,37 5,61 / 5,86 / 6,12 4,34 / 5,09 / 5,28 6,25 / 6,55 / 6,82 6,62 / 6,97 / 7,23
Nombre maximum d'unités intérieures connectables 7 (10) 3) 8 (10) 3) 9 (12) 3) 7 (10) 3) 8 (10) 3) 9 (12) 3)
Pression statique externe Pa 0 / 35 0 / 35 0 / 35 0 / 35 0 / 35 0 / 35
Volume d'air m³/min 69 72 74 69 72 74
Froid dB(A) 52 53 54 52 53 53
Pression sonore Froid (silencieux 1 / 2 / 3 / 4) dB(A) 50,5 / 49 / 47 / 45 51,5 / 50 / 48 / 46 52,5 / 51 / 48 / 46 50,5 / 49 / 49 / 47 48,5 / 50 / 48 / 46 48,5 / 50 / 48 / 46
Chaud dB(A) 54 56 56 54 56 56
Puissance sonore Froid / Chaud dB 69 / 72 71 / 75 73 / 75 69 / 72 71 / 75 73 / 75
Dimensions H x L x P mm 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370 996 x 980 x 370
Poids net kg 106 106 106 106 106 106
Connexions de la Tube de liquide Pouces (mm) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52) 3/8 (9,52)
tuyauterie Tube de gaz Pouces (mm) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88) 5/8 (15,88)
Longueur de tuyauterie maximale (totale) m 150 (180) 150 (180) 150 (180) 150 (180) 150 (180) 150 (180)
50 (unité 50 (unité 50 (unité 50 (unité 50 (unité 50 (unité
extérieure extérieure extérieure extérieure extérieure extérieure
supérieure) / supérieure) / supérieure) / supérieure) / supérieure) / supérieure) /
Dénivelé (int./ext). m
40 (unité 40 (unité 40 (unité 40 (unité 40 (unité 40 (unité
extérieure extérieure extérieure extérieure extérieure extérieure
inférieure) inférieure) inférieure) inférieure) inférieure) inférieure)
kg / eq. 6,70 (14,40) / 6,70 (14,40) / 6,70 (14,40) / 6,70 (14,40) / 6,70 (14,40) / 6,70 (14,40) /
Réfrigérant (R410A)
TCO 13,9896 13,9896 13,9896 13,9896 13,9896 13,9896
Rapport de capacité intérieure/extérieure % 2 50 / 130 50 / 130 50 / 130 50 / 130 50 / 130 50 / 130
maximum autorisé
Plage de Froid Min/Max °C -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46 -10 ~ +46
fonctionnement Chaud Min / Max °C -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18 -20 ~ +18
1) Les classifications EER et COP sont à 400V, conformément à la directive européenne 2002/31/CE. 2) Le calcul des valeurs « η » SEER/SCOP se base respectivement sur la performance et l’efficacité pour le mode chauffage et rafraichissement sur une saison donnée,
conformément à la RÉGLEMENTATION DE LA COMMISSION EUROPÉENNE 2016/2281. SEER, SCOP = (η + Correction) × PEF. 3) Si la capacité de connexion de l’unité intérieure est de 1,5 kW, il est possible de connecter un maximum de 12 unités intérieures.
-10°C -20°C
COMPRESSEUR R2 R22 R410A PROFESSIONAL YEARS
COMPRESSOR
ROTATIF BLUEFIN MODE FROID MODE CHAUD REDÉMARRAGE AUTO R22 RENEWAL SMART CLOUD CONTRÔLE INTERNET 5 WARRANTY
CONTRÔLE INTERNET : en option.
208
