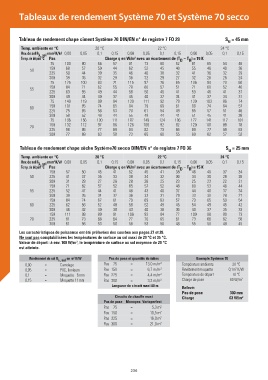

Tableaux de rendement Système 70 et Système 70 secco

Tableau de rendement chape ciment Système 70 DIN/EN n° de registre 7 FO 29 S = 45 mm
u
Temp. ambiante en °C C ° 0 2 C ° 2 2 C ° 4 2
2
Rev.de sol R en m K/W 0,00 0,05 0,1 0,15 0,00 0,05 0,1 0,15 0,00 0,05 0,1 0,15
h, sol
2
Temp.de départ°C Pas Charge q en W/m avec un écartement de (T – T ) = 15 K
R
D
75 100 80 66 57 91 73 60 52 81 65 54 46
150 68 57 50 44 62 52 45 40 55 46 40 36
50
225 50 44 39 35 46 40 36 32 41 36 32 29
300 39 35 32 29 36 32 29 27 32 28 26 24
75 125 100 83 71 115 92 76 65 106 84 70 60
150 84 71 62 55 78 66 57 51 71 60 52 46
55
225 63 55 49 44 58 50 45 41 53 46 41 37
300 49 44 40 37 45 40 37 34 41 37 34 31
75 149 119 99 84 139 111 92 79 130 103 86 74
150 101 85 74 65 94 79 69 61 88 74 64 57
60
225 75 65 58 53 70 61 54 49 65 57 51 46
300 58 52 48 44 55 49 44 41 51 45 41 38
75 196 156 130 111 187 149 124 106 177 141 117 101
150 132 112 97 86 126 106 92 82 120 101 88 78
70
225 98 86 77 69 94 82 73 66 89 77 69 63
300 77 69 63 58 73 65 60 55 69 62 57 52
Tableau de rendement chape sèche Système70 secco DIN/EN n° de registre 7 FO 36 S = 25 mm
u
Temp. ambiante en °C 20 °C 22 °C 24 °C
Rev.de sol R en m K/W 0,00 0,05 0,1 0,15 0,00 0,05 0,1 0,15 0,00 0,05 0,1 0,15
2
h, sol
2
Temp.de départ°C Pas Charge q en W/m avec un écartement de (T – T ) = 15 K
D
R
150 57 50 45 41 52 45 41 38 46 40 37 34
50 225 41 37 35 33 38 34 32 30 34 30 28 26
300 31 28 27 26 28 26 25 23 25 23 22 21
150 71 62 57 52 65 57 52 48 60 53 48 44
55 225 52 47 44 41 48 43 40 37 44 40 37 34
300 39 35 34 32 36 33 31 29 33 30 28 27
150 84 74 67 61 79 69 63 57 73 65 59 54
60 225 62 56 52 48 58 52 49 45 54 49 45 42
300 46 42 40 38 43 40 38 36 40 37 35 33
150 111 98 89 81 106 93 84 77 100 88 80 73
70 225 81 73 68 64 77 70 65 61 73 66 62 58
300 61 56 53 50 58 53 50 48 55 50 48 45
Les caractéristiques de puissance ont été prélevées des courbes aux pages 27 et 28.
Ne sont pas comptabilisées les températures de surface au sol maxi de 29 °C et 35 °C.
Valeur de départ : à env. 100 W/m , le température de surface au sol moyenne de 29 °C
2
est atteinte.
Revêtement de sol R en m K/W Pas de pose et quantité de tubes Exemple Système 70
2
h, sol
0,00 = Carrelage Pas 75 = 13,0 m/m 2 Température ambiante 20 °C
2
0,05 = PVC, linoleum Pas 150 = 6,7 m/m 2 Revêtement moquette 0,1m K/W
0,1 = Moquette 6 mm Pas 225 = 4,4 m/m 2 Température de départ 70 °C
0,15 = Moquette 11 mm Pas 300 = 3,3 m/m 2 Charge de pose 60 W/m 2
Longueur de circuit maxi 80 m
Relevé:
Pas de pose 300 mm
Circuits de chauffe maxi Charge 63 W/m 2
Pas de pose Monopex Varioperfect
Pas 75 = 5,3 m 2
Pas 150 = 10,5 m 2
Pas 225 = 16,0 m 2
Pas 300 = 21,0 m 2

236
