Schémas et compatibilité

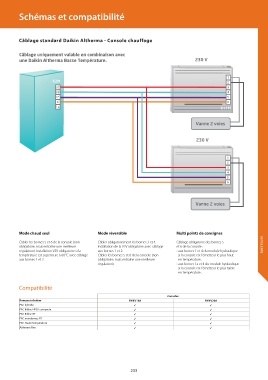

Câblage standard Daikin Altherma - Console chauffage

Câblage uniquement valable en combinaison avec
une Daikin Altherma Basse Température. 230 V

1
X2M 2
32 3
33 4
1* 5
4 6
1a X11M

Vanne 2 voies

230 V

1
2
3
4
5
6

Vanne 2 voies

Mode chaud seul Mode réversible Multi points de consignes

Câbler les bornes 5 et 6 de la console (non Câbler obligatoirement les bornes 3 et 4. Câblage obligatoire des bornes 5
obligatoire, mais entraîne une meilleure Installation de la V2V obligatoire avec câblage et 6 de la console : ÉMETTEURS
régulation). Installation V2V obligatoire si la aux bornes 1 et 2. • aux bornes 1 et 4 du module hydraulique
température est supérieure à 60 °C avec câblage Câbler les bornes 5 et 6 de la console (non si la console est l’émetteur le plus haut
aux bornes 1 et 2. obligatoire, mais entraîne une meilleure en température.
régulation). • aux bornes 1a et 4 du module hydraulique
si la console est l’émetteur le plus faible
en température.

Compatibilité

Consoles
Pompes à chaleur FWXV15A FWXV20A
PAC hybride
PAC Bibloc HPSU compacte
PAC Bibloc BT
PAC monobmoc BT
PAC Haute Température
Altherma Flex
