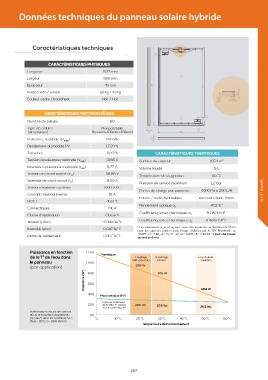

Données techniques du panneau solaire hybride

Caractéristiques techniques
145
CARACTÉRISTIQUES PHYSIQUES
Longueur 1677 mm
Largeur 990 mm
Epaisseur 45 mm
Poids à vide / rempli 28 kg / 33 kg
Couleur cadre / backsheet Noir / Noir

CARACTÉRISTIQUES PHOTOVOLTAÏQUES
145
Nombre de cellules 60
Type de cellules Monocristallin
(dimensions) (6 pouces, 156mm x 156mm) 45 990
Puissance nominale (P mpp ) 280 Wc
Rendement du module PV 17,20 %
Tolérance 0/+3 % CARACTÉRISTIQUES THERMIQUES
Tension à puissance maximale (V mpp ) 31,95 V Surface du capteur 1,654 m 2
Intensité à puissance maximale (I mpp ) 8,77 A
Volume liquide 5 L
Tension en circuit ouvert (V oc ) 38,88 V
Température de stagnation 80 °C
Intensité de court-circuit (I sc ) 9,30 A
Pression de service maximum 1,2 bar
Tension maximum système 1000 V DC
Pertes de charge par panneau 4000 Pa à 200 L/H ECS ET SOLAIRE
Courant maximal inverse 15 A
Entrée / sortie hydraulique Raccord rapide 15mm
NOCT 46,9 °C
Rendement optique a 0 47,2 % *
Connectiques MC4
9,1 W/K/m *
2
Coefficient pertes thermiques a 1
Classe d’application Classe A
2
2
0 W/(m ,K ) *
Tension (μVoc) -0,345 %/°C Coefficient pertes thermiques a 2
* Les coefficients a 0 , a 1 et a 2 sont issus des essais de certification EN 12975
Intensité (μIsc) 0,047 %/°C
pour les capteurs solaires sans vitrage réalisées par le TÜV Rheinland : n 0
=0,475 ; c1 = 7,411; c2 = 0; c3 = 1,7; c4 = 0,437; c6 = 0,03 Kd = 1 pour une vitesse
Perte de rendement 0,467 %/°C
de vent u = 1 m/s.
Puissance en fonction 1 200
Thermique
de la T° de l’eau dans Couplage Chauffage Eau chaude
PAC eau-eau Piscine sanitaire
le panneau 1 000
856 W
856 W
(par application)
800 705 W
705W5 W
70

Puissance (W) 600
404 W
404 W

400
Photovoltaïque (PV)
Perte de rendement
200 de 0,44% / °C comme 28 274 Wc
286 Wc 6 Wc
274 Wc
253 Wc
tous les panneaux PV 253 Wc
Performances issues des valeurs
a0, a1 et la surface du panneau 00
(1,654m 2 ) dans les conditions STC °C 10 °C 20 °C 30 °C 40 °C 50 °C 60 °C
(Text = 25°C, G = 1000 W/m 2 ).
Température de fonctionnement
