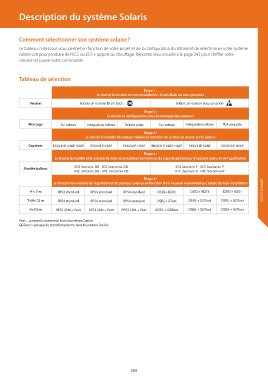

Page 205 - Catalogue Daikin Chauffage_avril 2018_BD.pdf

Description du système Solaris

Comment sélectionner son système solaire ?

Le tableau ci-dessous vous permet en fonction de votre projet et de la configuration du bâtiment de sélectionner votre système
solaire soit pour produire de l’ECS ou ECS + apport au chauffage. Reportez-vous ensuite à la page 242 pour chiffrer votre
solution et passer votre commande.

Tableau de sélection

Étape 1 :
Je choisis la version de mon installation : Drain-Back ou sous-pression
Version Solaire en version Drain back Solaire en version sous-pression
Étape 2 :
Je choisis la configuration pour le montage des capteurs
Montage Sur toiture Intégration toiture Toiture plate Sur toiture Intégration toiture Toiture plate
Étape 3 :
Je choisis le modèle de capteur solaire en fonction de la mise en œuvre sur la toiture
Capteurs EKSV21P, V26P, H26P EKSV21P, V26P EKSV26P, H26P EKSV21P, V26P, H26P EKSV21P, V26P EKSV26P, H26P
Étape 4 :
Je choisis le modèle et le volume de mon accumulateur en fonction du type de générateur d’appoint prévu et de l’application

SCS 3xx/xx/x-DB - SCS 5xx/xx/xx-DB SCS 3xx/xx/x-P - SCS 5xx/xx/xx-P
Modèle ballons
HYC 3xx/xx/x-DB - HYC 5xx/xx/xx-DB HYC 3xx/xx/x-P - HYC 5xx/xx/xx-P
Étape 5 :
ECS ET SOLAIRE
Je choisis mon module de régulation et de pompes solaires en fonction de la hauteur manométrique totale de mon installation
H < 7 m RPS4 standard RPS4 standard RPS4 standard DSR2+ RDS1 DSR2+ RDS1 DSR2+ RDS1
7<H<12 m RPS4 standard RPS4 standard RPS4 standard DSR2+ DText DSR2 + GDText DSR2 + GDText

H>13 m RPS3 25M + Pext RPS3 25M + Pext RPS3 25M + Pext DSR2 + GDText DSR2 + GDText DSR2 + GDText

Pext = pompe(s) externe(s) hors fourniture Daikin
GDText = groupe de transfert externe hors fourniture Daikin
