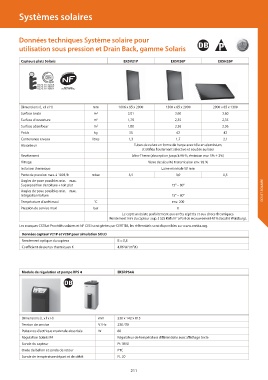

Page 211 - Catalogue Daikin Chauffage_avril 2018_BD.pdf

Systèmes solaires

Données techniques Système solaire pour

utilisation sous pression et Drain Back, gamme Solaris

Capteurs plats Solaris EKSV21P EKSV26P EKSH26P

Dimensions (L x l x H) mm 1006 x 85 x 2000 1300 x 85 x 2000 2000 x 85 x 1300
Surface brute m 2 2,01 2,60 2,60
Surface d'ouverture m 2 1,79 2,35 2,35
Surface absorbeur m 2 1,80 2,36 2,36
Poids kg 35 42 42
Contenance en eau litres 1,3 1,7 2,1
Absorbeur Tubes de cuivre en forme de harpe avec tôle en aluminium,
stratifiée hautement sélective et soudée au laser
Revêtement Miro-Therm (absorption jusqu‘à 96 %, émission env. 5% + 2%)
Vitrage Verre de sécurité transmission env. 92 %
Isolation thermique Laine minérale 50 mm
Perte de pression max. à 100 l / h mbar 3,5 3,0 0,5
Angles de pose possibles min. – max.
Superposition de toiture + toit plat 15° – 80°
Angles de pose possibles min. – max. ECS ET SOLAIRE
Intégration toiture 15° – 80°
Température d'arrêt maxi °C env. 200
Pression de service maxi bar 6
Le capteur résiste parfaitement aux arrêts répétés et aux chocs thermiques.
Rendement mini du capteur : sup. à 525 kWh/m a Part de recouvrement 40 % (localité Würzburg).
2
Les marques CSTBat Procédés solaires et NF CESI sont gérées par CERTITA, les référentiels sont disponibles sur www.certita.org.
Données capteur V21P et V26P pour simulation SOLO
Rendement optique du capteur B = 0,8
Coefficient de pertes thermiques K 4,86 W/(m².K)

Module de régulation et pompe RPS 4 EKSRPS4A

Dimensions (L x l x H) mm 230 x 142 x 815
Tension de service V / Hz 230 / 50
Puissance électrique maximale absorbée W 60
Régulation Solaris R4 Régulateur de température différentielle avec affichage texte
Sonde du capteur Pt 1000
Onde du ballon et sonde de retour PTC
Sonde de température départ et de débit FL 20
