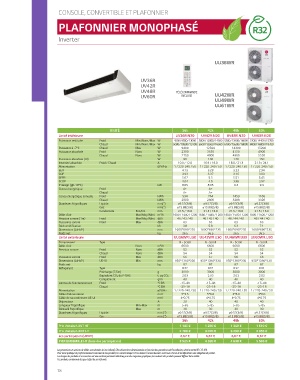

Page 80 - LG CLIM CATALOGUE SANITOR TARIF 2018

CONSOLE, CONVERTIBLE ET PLAFONNIER

PLAFONNIER MONOPHASÉ

Inverter

UU36WR

UV36R.N20 / UV42R.N20 / UV48R.N20 / UV60R.N20

UV36R (Unité : mm)
UV42R CONSOLE,
UV48R TÉLÉCOMMANDE 1 Désignation CONVERTIBLE & PLAFONNIER
Soufflage d’air
UV60R INCLUSE UU42WR 2 Afficheur et récepteur commande IR
UU49WR
UU61WR 3 Aspiration d’air

UNITÉ 36k 42k 48k 60k
Unité intérieure UV36R.N20 UV42R.N20 UV48R.N20 UV60R.N20
Puissance restituée Froid Min./Nom./Max W 4500 / 9500 / 13000 5000 / 12000 / 14500 5500 / 13400 / 16000 5700 / 14400 / 15700
Chaud Min./Nom./Max W 5000 / 10800 / 13700 5500 / 13500 / 16500 6100 / 15500 / 18000 6800 / 16800 / 18700
Puissance à -7°C Chaud Max W 9400 12500 14300 15200
Puissance absorbée Froid Nom. W 2300 3650 4150 4900
Chaud Nom. W 2750 4000 4900 5550
Puissance absorbée (UI) W 90 130 140 150
Intensité absorbée Froid / Chaud A 10.0 / 12.0 16.9 / 16.0 18.0 / 21.3 21.3 / 24.1
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
EER 4.13 3.28 3.23 2.94
COP 3.93 3.37 3.16 3.03
SEER 5.62 5.5 5.51 5.45
SCOP 4.04 4.0 3.96 3.92
P design (@-10°C) kW 8.05 8.05 9.3 9.3
Classe énergétique Froid A+ A+ - -
Chaud A+ A+ - -
Conso énergétique annuelle Froid kWh 594 764 1459 1650
Chaud kWh 2800 2800 3288 3320
Diamètres frigorifiques Liquide mm(‘‘) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Gaz mm(‘‘) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
Condensats Ext./Int. mm 21.5 / 16.0 21.5 / 16.0 21.5 / 16.0 21.5 / 16.0
3
Débit d'air Max/Moy./Mini. m /h 1680 / 1440 / 1200 1680 / 1440 / 1200 1800 / 1500 / 1200 1800 / 1500 / 1200
Pression sonore (1m) Froid Max/Moy./Mini. dBA 46 / 43 / 40 46 / 43 / 40 48 / 44 / 40 48 / 44 / 40
Puissance sonore Froid Max dBA 63 63 63 63
Déshumidification l/h 3.8 5.8 6.3 7.1
Dimensions (LxHxP) mm 1600*690*235 1600*690*235 1600*690*235 1600*690*235
Poids net kg 36.5 36.5 36.5 36.5 UU36WR.U30 / UU42WR.U30 / UU48WR.U30 / UU60WR.U30
Unité extérieure UU36WR.U30 UU42WR.U30 UU48WR.U30 UU60WR.U30
Compresseur Type R - Scroll R - Scroll R - Scroll R - Scroll
Débit d'air Nom. m /h 6600 6600 6600 6600 (Unité : mm)
3
Pression sonore Froid Nom. dBA 52 52 52 52
Chaud Nom. dBA 54 54 54 54 Désignation
Puissance sonore Froid Max dBA 66 67 68 68 1 Soufflage d’air
Dimensions (LxHxP) UE-UI Min mm 950*1380*330 950*1380*330 950*1380*330 950*1380*330 2 Tuyauterie de gaz
Poids net kg 87 87 87 87 3 Tuyauterie de liquide
Réfrigérant Type R32 R32 R32 R32 4 Connexions électriques
Précharge (7,5m) g 3000 3000 3000 3000
Equivalent CO 2 du F-GAS t. eq CO 2 2.03 2.03 2.03 2.03
Complément g/m 40 40 40 40
Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48 -15~48 4 forages d’ancrage 4 forages d’ancrage
Chaud °C BH -25~18 -25~18 -25~18 -25~18
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation mm² 5*2.5 5*6.0 3*6.0 3*6.0
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 4*0.75
Disjoncteur A 20 40 40 40
Longueur frigorifique Min~Max m 5~85 5~85 5~85 5~85 3 3
Dénivelé frigorifique Max m 30 30 30 30 4 4
Diamètres frigorifiques Liquide mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) Support Support
Gaz mm ('') ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
36k 42k 48k 60k
Prix Unitaire U.INT HT 1 145 € 1 250 € 1 340 € 1 610 €
Prix Unitaire U.EXT HT 2 780 € 3 070 € 3 290 € 3 955 €
1 2 1170 1146 1 2
éco participation (U.EXT) 6,67 € 6,67 € 6,67 € 6,67 €
PRIX ENSEMBLE HT (hors éco participation) 3 925 € 4 320 € 4 630 € 5 565 €
490 490
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
