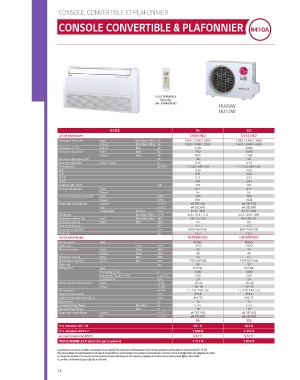

Page 76 - LG CLIM CATALOGUE SANITOR TARIF 2018

CONSOLE, CONVERTIBLE ET PLAFONNIER

CONSOLE CONVERTIBLE & PLAFONNIER

CV09.NE2 / CV12.NE2

CONSOLE, CONVERTIBLE & PLAFONNIER
(Unité : mm)
TÉLÉCOMMANDE Désignation
INCLUSE 1 Soufflage d’air
(Réf : PQWRHQ0FDB)
UU09W 2 Afficheur et récepteur commande IR
UU12W 3 4 Aspiration d’air
Prépercage passage tuyauteries
5 Plaque d’installation

UNITÉ 9k 12k
Unité intérieure CV09.NE2 CV12.NE2
Puissance restituée Froid Min./Nom./Max W 1000 / 2500 / 2800 1300 / 3300 / 3600
Chaud Min./Nom./Max W 1200 / 3000 / 3300 1500 / 3800 / 4200
Puissance à -7°C Chaud Max W 3100 3400
Puissance absorbée Froid Nom. W 750 1090
Chaud Nom. W 830 1180
Puissance absorbée (UI) W 30 40
Intensité absorbée Froid / Chaud A 3.26 4.74
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
EER 3.33 3.03
COP 3.61 3.22
SEER 5.11 5.31
SCOP 3.81 3.81
P design (@-10°C) kW 3.0 3.0
Classe énergétique Froid A++ A++
Chaud A+ A+
Conso énergétique annuelle Froid kWh 136 184
Chaud kWh 981 1024
Diamètres frigorifi ques Liquide mm(‘‘) ø6.35(1/4) ø6.35(1/4)
Gaz mm(‘‘) ø9.52(3/8) ø9.52(3/8)
Condensats Ext./Int. mm 21.5 / 16.0 21.5 / 16.0
3
Débit d'air Max/Moy./Mini. m /h 456 / 414 / 372 552 / 456 / 396
Pression sonore (1m) Froid Max/Moy./Mini. dBA 38 / 35 / 32 40 / 36 / 31
Puissance sonore Froid Max dBA 65 65
Déshumidifi cation l/h 1.2 1.2 UU09W.UL0 / UU12W.UL0
Dimensions (LxHxP) mm 900*490*200 900*490*200
Poids net kg 13.7 13.7
Unité extérieure UU09W.UL0 UU12W.UL0
Compresseur Type Rotary Rotary (Unité : mm)
Débit d'air Nom. m /h 1920 1920
3
Pression sonore Froid Nom. dBA 47 47 Désignation
Chaud Nom. dBA 48 48 1 Soufflage d’air
Puissance sonore Froid Max dBA 56 57 2 Tuyauterie de gaz
Dimensions (LxHxP) UE-UI Min mm 770*545*245 770*545*288 3 Tuyauterie de liquide
Poids net kg 32 32 4 Connexions électriques
Réfrigérant Type R410A R410A
Précharge (7,5m) g 1000 1000 5 Terminaux de terre
Equivalent CO 2 du F-GAS t. eq CO 2 2.09 2.09 6 Couvercle vannes de service
Complément g/m 20 20
Limites de fonctionnement Froid °C BS -10~43 -10~43
Chaud °C BH -18~18 -18~18
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation mm² 3*2.5 3*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75
Disjoncteur A 15 15
Longueur frigorifi que Min~Max m 5~15 5~15
Dénivelé frigorifi que Max m 10 10
Diamètres frigorifi ques Liquide mm ('') ø6.35(1/4) ø6.35(1/4)
Gaz mm ('') ø9.52(3/8) ø9.52(3/8)
9k 12k
Prix Unitaire U.INT HT 621 € 643 €
Prix Unitaire U.EXT HT 1 090 € 1 212 €
éco participation (U.EXT) 6,67 € 6,67 €
PRIX ENSEMBLE HT (hors éco participation) 1 711 € 1 855 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
