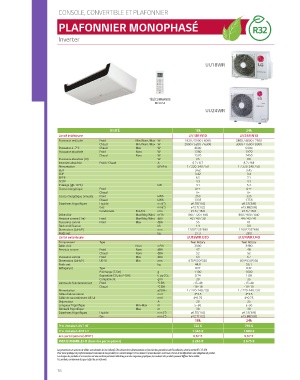

Page 78 - LG CLIM CATALOGUE SANITOR TARIF 2018

CONSOLE, CONVERTIBLE ET PLAFONNIER

PLAFONNIER MONOPHASÉ

Inverter

UU18WR
UV18R.N10 / UV24R.N10 UU18WR.U20

(Unité : mm) (Unité : mm)
Désignation Désignation
1 Tuyauterie de liquide 1 Soufflage d’air CONSOLE, CONVERTIBLE & PLAFONNIER
2 Tuyauterie de gaz 2 Tuyauterie de gaz
3 Aspiration d’air 3 Tuyauterie de liquide
TÉLÉCOMMANDE 4 Soufflage d’air 4 Connexions électriques
INCLUSE 5 Trous pour suspension 5 Terminaux de terre
6 Condensats côté droit 6 Couvercle vannes de service
UU24WR 7 Condensats côté gauche

UNITÉ 18k 24k
Unité intérieure UV18R.N10 UV24R.N10
Puissance restituée Froid Min./Nom./Max W 1920 / 5000 / 6000 2800 / 6800 / 7500
Chaud Min./Nom./Max W 2000 / 5200 / 6300 3000 / 7500 / 8300
Puissance à -7°C Chaud Max W 4600 6900
Puissance absorbée Froid Nom. W 1380 1970
Chaud Nom. W 1520 2450
Puissance absorbée (UI) W 25 60
Intensité absorbée Froid / Chaud A 6.7 / 6.7 8.7 / 9.8
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
EER 3.62 3.45
COP 3.42 3.4
SEER 6.5 7.1
SCOP 4.3 4.3
P design (@-10°C) kW 4.1 5.4
Classe énergétique Froid A++ A++
Chaud A+ A+
Conso énergétique annuelle Froid kWh 269 335
Chaud kWh 1335 1758
Diamètres frigorifi ques Liquide mm(‘‘) ø6.35(1/4) ø9.52(3/8)
Gaz mm(‘‘) ø12.7(1/2) ø15.88(5/8)
Condensats Ext./Int. mm 21.5 / 16.0 21.5 / 16.0
Débit d'air Max/Moy./Mini. m /h 780 / 720 / 660 960 / 900 / 840
3
Pression sonore (1m) Froid Max/Moy./Mini. dBA 42 / 40 / 39 44 / 43 / 41
Puissance sonore Froid Max dBA 55 61
Déshumidifi cation l/h 1.9 3.0
Dimensions (LxHxP) mm 1200*235*690 1200*235*690
Poids net kg 27.3 28.0
Unité extérieure UU18WR.U20 UU24WR.U40
Compresseur Type Twin Rotary Twin Rotary UU24WR.U40
Débit d'air Nom. m /h 3000 3480
3
Pression sonore Froid Nom. dBA 47 48
Chaud Nom. dBA 52 52 (Unité : mm)
Puissance sonore Froid Max dBA 63 67 Désignation
Dimensions (LxHxP) UE-UI Min mm 870*650*320 950*834*330 1 Soufflage d’air
Poids net kg 44.8 56.1 2 Tuyauterie de gaz
Réfrigérant Type R32 R32 3 Tuyauterie de liquide
Précharge (7,5m) g 1100 1600 4 Connexions électriques
Equivalent CO 2 du F-GAS t. eq CO 2 0.74 1.08 5 Terminaux de terre
Complément g/m 20 35 6 Couvercle vannes de service
Limites de fonctionnement Froid °C BS -15~48 -15~48
Chaud °C BH -18~18 -18~18
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation mm² 3*2.5 3*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75
Disjoncteur A 20 25
Longueur frigorifi que Min~Max m 5~30 5~50
Dénivelé frigorifi que Max m 30 30
Diamètres frigorifi ques Liquide mm ('') ø6.35(1/4) ø9.52(3/8)
Gaz mm ('') ø12.7(1/2) ø15.88(5/8)
18k 24k
Prix Unitaire U.INT HT 720 € 795 €
Prix Unitaire U.EXT HT 1 545 € 1 880 €
éco participation (U.EXT) 6,67 € 6,67 €
PRIX ENSEMBLE HT (hors éco participation) 2 265 € 2 675 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
