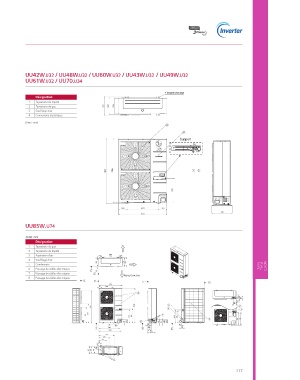

Page 219 - LG CLIM CATALOGUE SANITOR TARIF 2018

TWIN • TRIPLE • QUADRI

COMBINAISONS & GROUPES EXTÉRIEURS

UU42W.U32 / UU48W.U32 / UU60W.U32 / UU43W.U32 / UU49W.U32
UU61W.U32 / UU70.U34

4 forages d’ancrage 4 forages d’ancrage
Désignation
1 Tuyauterie de liquide
2 Tuyauterie de gaz
3 Soufflage d'air
UU43W / UU49W 4 Connexions électriques
UU61W / UU70W / UU85W (Unité : mm) 3 3
Groupe triphasé 4 4

Support Support

UNITÉ INTÉRIEURE COMPATIBLE CT18 / CT24 / UT42 / CM18 / CM24 / UM42
1 2 1170 1146 1 2
Puissance Froid Min./Nom./Max W
Chaud Min./Nom./Max W
Puissance absorbée Froid Nom. W * se référer au tableau de combinaison
Chaud Nom. W
Intensité absorbée Froid / Chaud A 490 490
Alimentation Ø/V/Hz
EER
COP * Se référer aux tableaux de données techniques des unités intérieures
Diamètres frigorifi ques Liquide mm(‘‘) * Les fonctions suivantes ne sont pas disponibles en opération Synchro :
Gaz mm(‘‘) - Groupe Control
Condensats Ext./Int. mm
3
Débit d'air Max/Moy./Mini. m /h - Zone Control
- Contact sec
Pression sonore (1m) Froid Max/Moy./Mini. dBA
Puissance sonore Froid Max dBA - Auto Changeover
Déshumidifi cation l/h UU85W.U74
Dimensions (LxHxP) mm
Poids net kg
Unité extérieure UU43W U32 UU49W U32 UU61W U32 UU70W.U34 UU85W.U74 (Unité : mm)
Hermetically Hermetically Désignation
Compresseur Type Twin Rotary Twin Rotary Twin Rotary Sealed Scroll Sealed Scroll 1 Tuyauterie de gaz
Débit d'air Nom. m /h 6600 6600 6600 6600 11400 2 Tuyauterie de liquide
3
Pression sonore Froid Nom. dBA 52 52 52 55 59
Chaud Nom. dBA 54 54 54 58 60 3 Aspiration d'air
Puissance sonore Froid Max dBA 67 68 71 73 74 4 Soufflage d'air
Dimensions (LxHxP) UE-UI Min mm 950*1380*330 950*1380*330 950*1380*330 950*1380*330 1090*1625*380 5 Condensats TRIPLE QUADRI
Poids net kg 96 96 96 110 144 6 Passage de câbles électriques TWIN
Réfrigérant Type R410A R410A R410A R410A R410A 7 Passage de câbles électriques
Précharge (7,5m) g 3400 3400 3400 5200 5500
Equivalent CO 2 du F-GAS t. eq CO 2 7.1 7.1 7.1 10.86 11.48 8 Passage de câbles électriques
Complément g/m 40 40 40 70 70
Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48 -20~48 -20~48
Chaud °C BH -18~18 -18~18 -18~18 -18~18 -18~18
Alimentation ø/V/Hz 3 / 380-415 / 50 3 / 380-415 / 50 3 / 380-415 / 50 3 / 380-415 / 50 3 / 380-415 / 50
Câble d'alimentation mm² 5*2.5 5*2.5 5*2.5 3*2.5 5*2.5
Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75 4*1.0 4*1.0
Disjoncteur A 20 20 20 30 30
Longueur frigorifi que Min~Max m 5~75 5~75 5~75 75 75
Dénivelé frigorifi que Max m 30 30 30 30 30
Diamètres frigorifi ques Liquide mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø12.7(1/2)
Gaz mm ('') ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø25.4(1/1) ø22.2(7/8)
Prix Unitaire U.EXT HT 3 238 € 3 468 € 4 192 € 5 170 € 6 599 €
éco participation (U.EXT) 6,67 € 6,67 € 6,67 € 3,00 € 3,00 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
