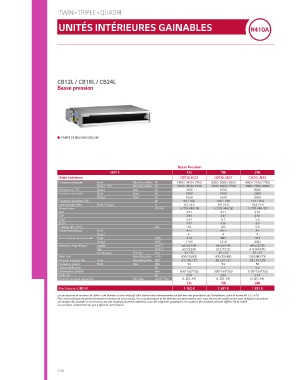

Page 222 - LG CLIM CATALOGUE SANITOR TARIF 2018

TWIN • TRIPLE • QUADRI

UNITÉS INTÉRIEURES GAINABLES

CB12L / CB18L / CB24L CM18 / CM24 / UM30 / UM36 / UM42
Basse pression Haute pression

TÉLÉCOMMANDE INCLUSE
(Réf : PREMTB001)

POMPE DE RELEVAGE INCLUSE POMPE DE RELEVAGE EN OPTION

Basse Pression Haute Pression
UNITÉ 12k 18k 24k UNITÉ 18k 24k 30k 36k 42k
Unité intérieure CB12L.N22 CB18L.N22 CB24L.N32 Unité intérieure CM18.N14 CM24.N14 UM30.N14 UM36.N24 UM42.N24
Puissance restituée Froid Min./Nom./Max W 1400 / 3400 / 3700 2000 / 5000 / 6000 4000 / 7100 / 7700 Puissance restituée Froid Min./Nom./Max W 1800 / 5000 / 6000 2800 / 6800 / 7500 3200 / 7800 / 8800 4000 / 10000 / 110005000 / 12100 / 13200
Chaud +7°C Min./Nom./Max W 1600 / 4000 / 4500 2200 / 6000 / 7200 2000 / 7500 / 8300 Chaud +7°C Min./Nom./Max W 2200 / 6000 / 7200 3200 / 7500 / 8300 3600 / 9000 / 9900 4500 / 11200 / 123005600 / 14000 / 15000
Puissance à -7°C Chaud Max W 4400 6700 8200 Puissance à -7°C Chaud Max W 5400 7200 8100 10000 12500
Puissance absorbée Froid Nom. W 1000 1550 2360 Puissance absorbée Froid Nom. W 1460 2070 2410 3120 3760
Chaud Nom. W 1050 1500 2050 Chaud Nom. W 1660 2340 2620 3190 3860
Puissance absorbée (UI) W 80 / 100 100 / 140 110 / 160 Puissance absorbée (UI) W 90 / 160 100 / 180 160 / 240 200 / 360 230 / 380
Intensité absorbée Froid / Chaud A 4.3 / 4.6 6.8 / 8.4 10.4 / 9.0 Intensité absorbée Froid / Chaud A 6.5 / 7.6 9.1 / 10.3 10.1 / 10.7 13.6 / 13.9 16.6 / 17.2
Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 Alimentation Ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
EER 3.41 3.11 3.01 EER 3.41 3.11 3.51 3.21 3.22
COP 3.81 3.41 3.61 COP 3.61 3.21 3.7 3.51 3.63
SEER 5.61 6.1 5.6 SEER 6.1 6.1 6.1 5.11 5.1
SCOP 3.81 3.95 3.9 SCOP 4.25 3.9 4.0 3.81 3.58
P design (@-10°C) kW 3.0 4.0 5.8 P design (@-10°C) kW 4.1 6.0 6.5 7.8 11.5
Classe énergétique Froid A++ A++ A+ Classe énergétique Froid A++ A++ A++ A -
Chaud A+ A A Chaud A+ A A+ A -
Conso énergétique annuelle Froid kWh 213 287 444 Conso énergétique annuelle Froid kWh 287 390 448 685 -
Chaud kWh 1105 1418 2082 Chaud kWh 1383 2154 2275 2866 -
Diamètres frigorifiques Liquide mm(‘‘) ø6.35(1/4) ø6.35(1/4) ø9.52(3/8) Diamètres frigorifiques Liquide mm(‘‘) ø6.35(1/4) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Gaz mm(‘‘) ø9.52(3/8) ø12.7(1/2) ø15.88(5/8) Gaz mm(‘‘) ø12.7(1/2) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
Condensats Ext./Int. mm 32 / 25 32 / 25 32 / 25 Condensats Ext./Int. mm 32 / 25 32 / 25 32 / 25 32 / 25 32 / 25
Débit d'air Max/Moy./Mini. m /h 600 / 510 / 420 900 / 750 / 600 1200 / 960 / 720 Débit d'air Max/Moy./Mini. m /h 990 / 870 / 780 1080 / 990 / 870 1320 / 1200 / 1080 1920 / 1680 / 1440 2280 / 1980 / 1680
3
3
Pression sonore (1m) Froid Max/Moy./Mini. dBA 31 / 28 / 27 36 / 34 / 31 39 / 35 / 32 Pression sonore (1m) Froid Max/Moy./Mini. dBA 34 / 32 / 30 35 / 34 / 32 37 / 35 / 34 36 / 34 / 33 38 / 36 / 34
Puissance sonore Froid Max dBA 52 54 58 Puissance sonore Froid Max dBA 59 60 62 60 60 TRIPLE
Déshumidification l/h 1.2 1.7 2.2 Déshumidification l/h 2.0 2.5 2.8 3.2 3.6 TWIN QUADRI
Dimensions (LxHxP) mm 900*190*700 900*190*700 1100*190*700 Dimensions (LxHxP) mm 900*270*700 900*270*700 900*270*700 1250*270*700 1250*270*700
Poids net kg 23.0 23.0 27.0 Poids net kg 23.8 24.2 25.3 35.0 37.0
Pression statique disponible Min~Max mmCE (Pa) 0~5(0~49) 0~5(0~49) 0~5(0~49) Pression statique disponible Min~Max mmCE (Pa) 2.5~15(25~147) 2.5~15(25~147) 2.5~15(25~147) 4~15(39~147) 5~15(49~147)
12k 18k 24k
Prix Unitaire U.INT HT 1 102 € 1 587 € 1 931 € Prix Unitaire U.INT HT 1 587 € 1 931 € 2 283 € 2 855 € 3 152 €
Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100. Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis. Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité. Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés. Ces produits contiennent des gaz à effet de serre fluorés.
