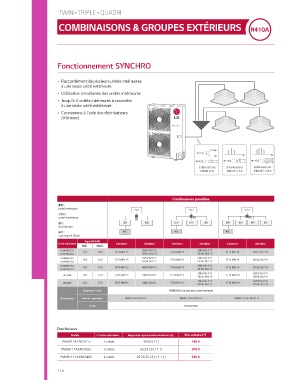

Page 216 - LG CLIM CATALOGUE SANITOR TARIF 2018

TWIN • TRIPLE • QUADRI

COMBINAISONS & GROUPES EXTÉRIEURS

Fonctionnement SYNCHRO

• Raccordement de plusieurs unités intérieures
à une seule unité extérieure
• Utilisation simultanée des unités intérieures
• Jusqu'à 4 unités intérieures à raccorder
à une seule unité extérieure
• Connexions à l'aide des distributeurs
(à braser)
UU42W / UU48W / UU60W
Groupe monophasé

CT12 / CT18 / CT24 / UT30 /
2 dérivations 3 dérivations 4 dérivations UNITÉ INTÉRIEURE COMPATIBLE CM18 / CM24 / UM30 / CB12L / CB18L
PMUB11A PMUB111A PMUB1111A
Puissance Froid Min./Nom./Max W
Chaud Min./Nom./Max W
Puissance absorbée Froid Nom. W * se référer au tableau de combinaison
Chaud Nom. W
Intensité absorbée Froid / Chaud A
Alimentation Ø/V/Hz
EER
Combinaisons possibles COP * Se référer aux tableaux de données techniques des unités intérieures
IDU : Diamètres frigorifi ques Liquide mm(‘‘) * Les fonctions suivantes ne sont pas disponibles en opération Synchro :
unité intérieure ODU ODU ODU Gaz Ext./Int. mm(‘‘) - Groupe Control
Condensats
mm
ODU : Débit d'air Max/Moy./Mini. m /h - Zone Control
3
unité extérieure BD BD Pression sonore (1m) Froid Max/Moy./Mini. dBA - Contact sec
BD - Auto Changeover
BD : IDU IDU IDU IDU IDU IDU IDU IDU IDU Puissance sonore Froid Max dBA
distributeur Déshumidifi cation l/h
Dimensions (LxHxP) mm
R/C : R/C R/C R/C Poids net kg
commande filaire
Unité extérieure UU42W.U32 UU48W.U32 UU60W U32
Capacité (kW)
Unité extérieure Cassettes Gainables Cassettes Gainables Cassettes Gainables Compresseur Type Twin Rotary Twin Rotary Twin Rotary
3
Refr. Chauf. Débit d'air Nom. m /h 6600 6600 6600
UU42W U32 12,5 14,0 CT24.NP4 *2 CM24 N14 *2 CT18 NQ4 *3 CM18 N14 *3 CT12 NR2 *4 CB12L N22 *4 Pression sonore Froid Nom. dBA 52 52 52
UU43W U32 CB24L N32 *2 CB18L N22 *3 Chaud Nom. dBA 54 54 54
UU48W U32 14,0 16,0 CT24.NP4 *2 CM24 N14 *2 CT18 NQ4 *3 CM18 N14 *3 CT12 NR2 *4 CB12L N22 *4 Puissance sonore Froid Max dBA 67 68 71
UU49W U32 CB24L N32 *2 CB18L N22 *3 Dimensions (LxHxP) UE-UI Min mm 950*1380*330 950*1380*330 950*1380*330
UU60W U32 15,0 17,0 UT30 NP4 *2 UM30 N24 *2 CT18 NQ4 *3 CM18 N14 *3 CT12 NR2 *4 CB12L N22 *4 Poids net kg 92 92 92 TWIN TRIPLE QUADRI
UU61W U32 CB18L N22 *3 Réfrigérant Type R410A R410A R410A
CM24 N14 *3 CM18 N14 *4 Précharge (7,5m) g 3400 3400 3400
UU70W 19,0 22,4 UT36 NN2*2 UM36 N24*2 CT24 NP4 *3 CT18 NQ4 *4 Equivalent CO 2 du F-GAS 7.1 7.1 7.1
CB24L N32 *3 CB18L N22 *4 t. eq CO 2
CM24 N14 *3 CM18 N14 *4 Complément g/m 40 40 40
UU85W 23,0 27,0 UT42 NM2*2 UM42 N24*2 CT24 NP2 *3 CT18 NQ4 *4 Limites de fonctionnement Froid °C BS -15~48 -15~48 -15~48
CB24L N32 *3 CB18L N22 *4
Chaud °C BH -18~18 -18~18 -18~18
Commande Filaire * PREMTB001 (incluse dans l’unité intérieure) Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Câble d'alimentation mm² 3*5.0 3*5.0 3*5.0
Accessoires Joint de répartiteur PMUB11A.ENCXLEU PMUB111A.ENCXLEU PMUB1111A.ENCXLEU Câble de raccordement UE-UI mm² 4*0.75 4*0.75 4*0.75
Disjoncteur A 40 40 40
AC EZ PQCSZ250S0 Longueur frigorifi que Min~Max m 5~75 5~75 5~75
Dénivelé frigorifi que Max m 30 30 30
Diamètres frigorifi ques Liquide mm ('') ø9.52(3/8) ø9.52(3/8) ø9.52(3/8)
Gaz mm ('') ø15.88(5/8) ø15.88(5/8) ø15.88(5/8)
Prix Unitaire U.EXT HT 3 152 € 3 381 € 4 068 €
Distributeurs
éco participation (U.EXT) 6,67 € 6,67 € 6,67 €
Modèle n° unités extérieures Rapport de capacité unités intérieures (%) Prix unitaire HT
PMUB11A.ENCXLEU 2 unités 50:50 (1:1) 140 €
PMUB111A.ENCXLEU 3 unités 33:33:33 (1:1:1) 200 € Les protections et sections de câbles sont données à titre indicatif. Elles doivent être dimensionnées en fonction des paramètres de l’installation, selon la norme NF C15-100.
Pour notre politique de perfectionnement constant de nos produits, les caractéristiques et les données susmentionnées sont sous réserve de modifications sans obligation de préavis.
PMUB1111A.ENCXLEU 4 unités 25:25:25:25 (1:1:1:1) 330 € Les images des produits et accessoires ont une vocation purement indicative, pour des exigences graphiques, les couleurs des produits peuvent différer de la réalité.
Ces produits contiennent des gaz à effet de serre fluorés.
