UNITÉ INTÉRIEURE MULTI SPLIT

GAMME GAINABLES

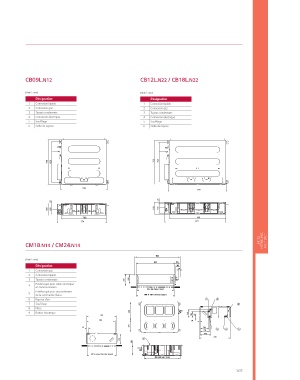

CB09L.N12 CB12L.N22 / CB18L.N22

(Unité : mm) (Unité : mm)
Gainables haute et basse pression Désignation Désignation
1 Connexion liquide 1 Connexion liquide
2 Connexion gaz 2 Connexion gaz
3 Tuyaux condensats 3 Tuyaux condensats
4 Connexion électrique 4 Connexion électrique
Capacité (kW) 2.6 3.5 5.3 7.0 5 Soufflage 5 Soufflage
6 Grille de reprise 6 Grille de reprise
Gainables basse pression CB09L N12 CB12L N12 CB18L N22 CB24L N32

Gainables haute pression - - CM18 N14 CM24 N14

700 628 700 628
Caractéristiques techniques

733 933
BASSE PRESSION
MODÈLE
CB09L.N22 CB12L.N22 CB18L.N22 CB24L.N32
20
Puissance Froid / Chaud Nom. kW 2.6 / 3.2 3.5 / 3.9 5.3 / 5.8 7.0 / 7.7 20
Puissance absorbée Nom. W 40 / 60 80 / 100 100 / 140 110 / 160
Intensité absorbée Nom. A 0.4 0.8 0.8 1.0 190 155 190 155
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Débit de ventilation Max/Moy./Mini. dB(A) 9.0 / 7.0 / 5.5 10.0 / 8.5 / 7.0 15.0 / 12.5 / 10.0 20.0 / 16.0 / 12.0 700 900
Pression sonore Froid Max/Moy./Mini. dB(A) 30 / 26 / 23 31 / 28 / 27 35 / 34 / 31 39 / 35 / 32 774 974
Puissance sonore Froid Max dB(A) 52 52 54 58
Capacité de déshumidification l/h 1.1 1.2 1.7 2.2
Dimensions (LxHxP) mm 700*190*700 900*190*700 900*190*700 1100*190*700
Poids net kg 17.5 23.0 23.0 27.0
Diamètres frigorifiques Liquide Pouce ø6.35(1/4) ø6.35(1/4) ø6.35(1/4) ø9.52(3/8) UNITÉS INTÉRIEURES MULTI SPLIT
Gaz Pouce ø9.52(3/8) ø9.52(3/8) ø12.7(1/2) ø15.88(5/8)
Pression statique disponible Min~Max mmCE (Pa) 0~50 0~50 0~50 0~50 CM18.N14 / CM24.N14
CB09L N12 CB12L N22 CB18L N22 CB24L N32
Prix Unitaire U.INT HT 650 € 770 € 910 € 1 070 €
(Unité : mm)
Désignation
1 Connexion gaz
2 Connexion liquide
3 Tuyaux condensats
HAUTE PRESSION
MODÈLE Prédécoupe pour câble électrique
CM18.N14 CM24.N14 4 et communication
Puissance Froid / Chaud Nom. kW 5.3 / 5.8 7.0 / 7.7 Prédécoupe pour racoordement
Puissance absorbée Nom. W 90 / 160 100 / 180 5 de la commande filaire
Intensité absorbée Nom. A 0.9 1.0 6 Reprise d'air 1 2
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 7 Soufflage 9
Débit de ventilation Max/Moy./Mini. dB(A) 16.5 / 14.5 / 13.0 18.0 / 16.5 / 14.5
Pression sonore Froid Max/Moy./Mini. dB(A) 34 / 32 / 30 35 / 34 / 32 8 Filtre
Puissance sonore Froid Max dB(A) 59 60 9 Boîtier électrique
Capacité de déshumidification l/h 2.0 2.5 1 2
Dimensions (LxHxP) mm 900*270*700 900*270*700 9
Poids net kg 23.8 24.2
Diamètres frigorifiques Liquide Pouce ø6.35(1/4) ø9.52(3/8) 3 4 5
Gaz Pouce ø12.7(1/2) ø15.88(5/8)
Pression statique disponible Min~Max mmCE (Pa) 25~150 25~150
CM18 N14 CM24 N14 8
Prix Unitaire U.INT HT 1 140 € 1 170 €
3 4 5
8
