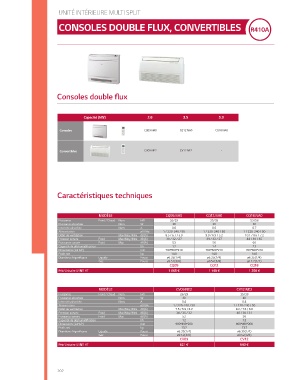

Page 204 - LG CLIM CATALOGUE SANITOR TARIF 2018

UNITÉ INTÉRIEURE MULTI SPLIT

CONSOLES DOUBLE FLUX, CONVERTIBLES

Consoles double flux CQ09.NA0 / CQ12.NA0 / CQ18.NA0

(Unité : mm)
Capacité (kW) 2.6 3.5 5.3 Désignation
1 Volet de soufflage
2 Récepteur infrarouge 2
Consoles CQ09 NA0 CQ12 NA0 CQ18 NA0
3 Grille de reprise
1
Convertibles CV09 NE2 CV12 NE2 -

3

1
Caractéristiques techniques

MODÈLE CQ09.NA0 CQ12.NA0 CQ18.NA0
Puissance Froid / Chaud Nom. kW 2.6 / 2.9 3.5 / 3.9 5.3 / 5.8
Puissance absorbée Nom. W 20 20 40
Intensité absorbée Nom. A 0.6 0.6 0.7
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Débit de ventilation Max/Moy./Mini. dB(A) 8.5 / 6.7 / 5.0 9.0 / 6.9 / 5.2 10.1 / 8.6 / 7.2
Pression sonore Froid Max/Moy./Mini. dB(A) 38 / 32 / 27 39 / 32 / 27 44 / 39 / 35 UNITÉS INTÉRIEURES
Puissance sonore Froid Max dB(A) 53 56 60 CV09.NE2 / CV12.NE2 MULTI SPLIT
Capacité de déshumidification l/h 1.2 1.4 2.3
Dimensions (LxHxP) mm 700*600*210 700*600*210 700*600*210
Poids net kg 14.0 14.0 14.0
Diamètres frigorifiques Liquide Pouce ø6.35(1/4) ø6.35(1/4) ø6.35(1/4) (Unité : mm)
Gaz Pouce ø9.52(3/8) ø9.52(3/8) ø12.7(1/2)
CQ09 CQ12 CQ18 Désignation
1 Volet de soufflage
Prix Unitaire U.INT HT 1 065 € 1 140 € 1 250 €
2 Récepteur infrarouge
3 Reprise d'air
4 Prédécoupe
5 Platine d'installation
MODÈLE CV09.NE2 CV12.NE2
Puissance Froid / Chaud Nom. kW 2.6 / 2.9 3.5 / 3.9
Puissance absorbée Nom. W 30 40
Intensité absorbée Nom. A 0.4 0.4
Alimentation ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Débit de ventilation Max/Moy./Mini. dB(A) 7.6 / 6.9 / 6.2 9.2 / 7.6 / 6.6
Pression sonore Froid Max/Moy./Mini. dB(A) 38 / 35 / 32 40 / 36 / 31
Puissance sonore Froid Max dB(A) 52 36
Capacité de déshumidification l/h 1.2 1.2
Dimensions (LxHxP) mm 900*490*200 900*490*200
Poids net kg 13.7 13.7
Diamètres frigorifiques Liquide Pouce ø6.35(1/4) ø6.35(1/4)
Gaz Pouce ø9.52(3/8) ø9.52(3/8)
CV09 CV12
Prix Unitaire U.INT HT 621 € 643 €
