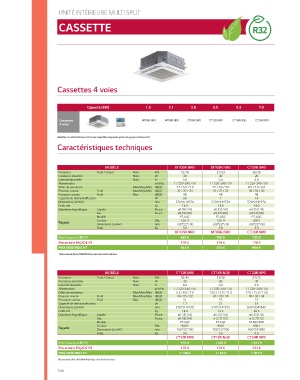

Page 210 - LG CLIM CATALOGUE SANITOR TARIF 2018
P. 210

UNITÉ INTÉRIEURE MULTI SPLIT


                           CASSETTE












                                                                                                                                                  MT06R.NR0 / MT08R.NR0 / CT09R.NR0 / CT12R.NR0


                           Cassettes 4 voies                                                                                                      (Unité : mm) Désignation
                                                                                                                                                   1  Façade
                                                                                                                                                   2  Grille de reprise
                                        Capacité (kW)             1.5       2.1       2.6      3.5        5.3       7.0                            3  Volet de soufflage de reprise
                                                                                                                                                   4  Connexion gaz
                                                                                                                                                   5  Connexion liquide
                                                                                                                                                   6  Tuyaux condensats
                           Cassettes                            MT06R.NR0  MT08R.NR0  CT09R.NR0  CT12R.NR0  CT18R.NQ0  CT24R.NP0
                           4 voies                                                                                                                 7  Connexion électrique
                                                                                                                                                   8  Piquage air neuf (Ø70)

                           Attention : les unités intérieures R32 ne sont compatibles uniquement qu'avec les groupes extérieures R32.
                          Caractéristiques techniques





                                                MODÈLE                         MT06R.NR0       MT08R.NR0       CT09R.NR0
                           Puissance        Froid / Chaud   Nom.      kW         1.5 / 1.6       2.1 / 2.3       2.6 / 2.9                        CT18R.NQ0
                           Puissance absorbée               Nom.      W           20              20              20
                           Intensité absorbée               Nom.      A           0.4             0.4             0.4
                           Alimentation                               ø/V/Hz  1 / 220-240 / 50  1 / 220-240 / 50  1 / 220-240 / 50                (Unité : mm)
                           Débit de ventilation             Max/Moy./Mini. dB(A)  7.5 / 6.0 / 5.0  7.5 / 6.0 / 5.0  8.5 / 7.0 / 6.0
                           Pression sonore  Froid           Max/Moy./Mini. dB(A)  31 / 27 / 24  31 / 27 / 24    36 / 33 / 30                          Désignation
                           Puissance sonore  Froid          Max       dB(A)       48              48              48                               1  Connexion gaz
                           Capacité de déshumidifi cation             l/h         0.8              1              1.4                              2  Connexion liquide
                           Dimensions (LxHxP)                         mm       570*214*570     570*214*570     570*214*570                         3  Tuyaux condensats
                           Poids net                                  kg          14.0            14.0            14.0                             4  Passage des câbles d'alimentation
                           Diamètres frigorifi ques  Liquide          Pouce     ø6.35(1/4)      ø6.35(1/4)      ø6.35(1/4)                         5  Passage des câbles commande filaire
                                            Gaz                       Pouce     ø9.52(3/8)      ø9.52(3/8)      ø9.52(3/8)                         6  Reprise
                                            Modèle                               PT-UQC          PT-UQC          PT-UQC                            7  Soufflage
                                            Couleur                   RAL        120-4           120-4           9001
                           Façade                                                                                                                  8  Façade
                                            Dimensions (LxHxP)        mm       700*22*700      700*22*700      700*22*700                          9  Cache
                                            Poids                     kg          3.0             3.0             3.0                             10  Tuyaux condensats
                                                                               MT06R.NR0       MT08R.NR0       CT09R.NR0                          11  Entrée air neuf
                           Prix Unitaire U.INT HT                                665 €           700 €           730 €
                           Prix unitaire FAÇADE HT                               178 €           178 €           178 €                                                                                                                                   UNITÉS   INTÉRIEURES   MULTI SPLIT
                           PRIX ENSEMBLE HT                                      843 €           878 €           908 €
                           Télécommande filaire (PREMTB001) incluse dans l'unité intérieure


                                                                                                                                                  CT24R.NP0
                                                MODÈLE                         CT12R.NR0       CT18R.NQ0       CT24R.NP0
                           Puissance        Froid / Chaud   Nom.      kW         3.5 / 3.9       5.3 / 5.8       6.7 / 7.5
                           Puissance absorbée               Nom.      W           20              20              20                              (Unité : mm)
                           Intensité absorbée               Nom.      A           0.4             0.4             0.6
                           Alimentation                               ø/V/Hz  1 / 220-240 / 50  1 / 220-240 / 50  1 / 220-240 / 50                    Désignation
                           Débit de ventilation             Max/Moy./Mini. dB(A)  9.5 / 8.0 / 7.0  13.0 / 12.0 / 11.0  17.0 / 15.0 / 13.0          1  Connexion gaz
                           Pression sonore  Froid           Max/Moy./Mini. dB(A)  38 / 35 / 32  41 / 39 / 36    38 / 36 / 34                       2  Connexion liquide
                           Puissance sonore  Froid          Max       dB(A)       51              55              57                               3  Tuyaux condensats
                           Capacité de déshumidifi cation             l/h         1.7             2.1             2.4                              4  Passage des câbles d'alimentation
                           Dimensions (LxHxP)                         mm       570*214*570     570*214*570     840*204*840                         5  Passage des câbles commande filaire
                           Poids net                                  kg          14.0            15.5            20.5                             6  Reprise
                           Diamètres frigorifi ques  Liquide          Pouce     ø6.35(1/4)      ø6.35(1/4)      ø6.35(1/4)                         7  Soufflage
                                            Gaz                       Pouce     ø9.52(3/8)      ø12.7(1/2)      ø12.7(1/2)                         8  Façade
                                            Modèle                               PT-UQC          PT-UQC         PT-MCHW0                           9  Cache
                                                                                                 9001
                                                                                                                 9001
                                                                                  9001
                           Façade           Couleur                   RAL      700*22*700      700*22*700      950*25*950                         10  Tuyaux condensats
                                            Dimensions (LxHxP)
                                                                      mm
                                            Poids                     kg          3.0             3.0             5.0                             11  Entrée air neuf
                                                                               CT12R.NR0       CT18R.NQ0       CT24R.NP0
                           Prix Unitaire U.INT HT                                970 €           1 005 €         1 075 €
                           Prix unitaire FAÇADE HT                               178 €           178 €           232 €
                           PRIX ENSEMBLE HT                                      1 148 €         1 183 €         1 307 €
                           Télécommande filaire (PREMTB001) incluse dans l'unité intérieure
