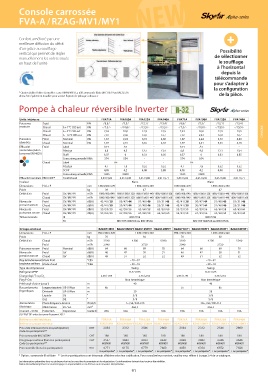

Console carrossée

FVA-A / RZAG-MV1/MY1

Confort amélioré par une +
meilleure diffusion du débit
d’air grâce au soufflage
vertical qui permet de régler Possibilité
manuellement les volets situés de sélectionner
en haut de l’unité le soufflage
à l'horizontal
* * depuis la
télécommande
pour s'adapter à
la configuration
* Option Daikin Online Controller : carte BRP069A81. La télécommande filaire BRC1H519 ou BRC1E53A
devra être également installée pour activer l’option de pilotage à distance de la pièce.

Pompe à chaleur réversible Inverter

Unité intérieure FVA71A FVA100A FVA125A FVA140A FVA71A FVA100A FVA125A FVA140A
Puissance Froid kW - / 6,8 / - - / 9,5 / - - / 12,1 / - - / 13,4 / - - / 6,8 / - - / 9,5 / - - / 12,1 / - - / 13,4 / -
restituée Chaud à + 7 °C CBS ext kW - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / - - / 7,5 / - - / 10,8 / - - / 13,5 / - - / 15,5 / -
Chaud à – 5 °C CBS ext kW 7,53 10,0 12,9 13,5 7,53 10,0 12,9 13,5 CONSOLE
Chaud à – 10 °C CBS ext kW 7,07 9,43 12,0 12,7 7,07 9,43 12,0 12,7
Puissance Froid Nominal kW 1,87 2,24 3,72 4,60 1,87 2,24 3,72 4,60
absorbée Chaud Nominal kW 1,97 2,51 3,55 4,18 1,97 2,51 3,55 4,18
Efficacité Froid Label A++ A+ - A++ A+ -
saisonnière (selon Pdesign 6,8 9,5 12,1 13,4 6,8 9,5 12,1 13,4
la norme EN14825) SEER 6,37 6 6,33 6,05 6,37 6 6,33 6,05
Conso. énerg. annuelle kWh 374 554 - - 374 554 -
Chaud Label A+ - - A+ - -
Pdesign 4,7 7,8 9,52 9,52 4,7 7,8 9,52 9,52
SCOP 4,05 4,2 4,08 3,88 4,05 4,2 4,08 3,88
Conso. énerg. annuelle kWh 1 625 2 600 - - 1 625 2 600 -
Efficacité nominale EER / COP (1) Froid/chaud 3,63 / 3,82 4,25 / 4,30 3,25 / 3,80 2,91 / 3,71 3,63 / 3,82 4,25 / 4,30 3,25 / 3,80 2,91 / 3,71
Couleur Blanc Blanc
Dimensions H x L x P mm 1 850 x 600 x 270 1 850 x 600 x 350 1 850 x 600 x 270 1 850 x 600 x 350
Poids kg 39 47 39 47
Débit d'air Froid GV / MV / PV m³/h 1 080 / 960 / 840 1 680 / 1 500 / 1 320 1 680 / 1 560 / 1 440 1 800 / 1 680 / 1 560 1 080 / 960 / 840 1 680 / 1 500 / 1 320 1 680 / 1 560 / 1 440 1 800 / 1 680 / 1 560
Chaud GV / MV / PV m³/h 1 080 / 960 / 840 1 680 / 1 500 / 1 320 1 680 / 1 560 / 1 440 1 800 / 1 680 / 1 560 1 080 / 960 / 840 1 680 / 1 500 / 1 320 1 680 / 1 560 / 1 440 1 800 / 1 680 / 1 560
Niveau de Froid GV / MV / PV dB(A) 43 / 41 / 38 50 / 47 / 44 51 / 48 / 46 53 / 51 / 48 43 / 41 / 38 50 / 47 / 44 51 / 48 / 46 53 / 51 / 48
pression sonore Chaud GV / MV / PV dB(A) 43 / 41 / 38 50 / 47 / 44 51 / 48 / 46 53 / 51 / 48 43 / 41 / 38 50 / 47 / 44 51 / 48 / 46 53 / 51 / 48
Niveau de Froid GV / MV / PV dB(A) 55 / 53 / 50 62 / 59 / 56 63 / 60 / 58 65 / 63 / 60 55 / 53 / 50 62 / 59 / 56 63 / 60 / 58 65 / 63 / 60
puissance sonore Chaud GV / MV / PV dB(A) 55 / 53 / 50 62 / 59 / 56 63 / 60 / 58 65 / 63 / 60 55 / 53 / 50 62 / 59 / 56 63 / 60 / 58 65 / 63 / 60
Télécommande IR BRC7C58 BRC7C58
Fil BRC1H519W/S/K ou BRC1E53A BRC1H519W/S/K ou BRC1E53A
Groupe extérieur RZAG71MV1 RZAG100MV1 RZAG125MV1 RZAG140MV1 RZAG71MY1 RZAG100MY1 RZAG125MY1 RZAG140MY1
Dimensions H x L x P mm 990 x 940 x 320 1 430 x 940 x 320 990 x 940 x 320 1 430 x 940 x 320
Poids kg 70 92 70 92
Débit d'air Chaud m³/h 3 540 4 200 5 040 3 540 4 200 5 040
Froid m³/h 2 940 3 720 2 940 3 720
Puissance sonore Froid Nominal dB(A) 64 66 69 70 64 66 69 70
Niveau de Froid GV dB(A) 46 47 50 51 46 47 50 51
pression sonore Chaud GV dB(A) 49 51 52 52 49 51 52 52
Plage de fonctionnement Mode froid °CBS – 20 ~ 52 – 20 ~ 52
température extérieure Mode chaud °CBH – 20 ~ 18 – 20 ~ 18
Type de compresseur Swing Swing
Réfrigérant/PRP R-32 / 675 R-32 / 675
Charge (kg) / T eq CO 2,95 / 1,99 3,75 / 2,53 2,95 / 1,99 3,75 / 2,53
2
Flag F-Gas Non hermétique Non hermétique
Préchargé d'usine jusqu'à m 40 40
Raccordements Longueur tuyauterie UE-UI Max m 85 55 85
frigorifiques Dénivelé UE-UI Max m 30 30
Liquide DE " 3 / 8 3 / 8
Gaz DE " 5 / 8 5 / 8
Alimentation Phase fréquence tension Ph/Hz/V 1~ / 50 / 220-240 3N~ / 50 / 380-415
électrique Câble liaison int / ext mm² 4G2,5 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 20A 32A 32A 32A 16A 16A 16A 16A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FVA71A FVA100A FVA125A FVA140A FVA71A FVA100A FVA125A FVA140A
Référence groupe extérieur RZAG71MV1 RZAG100MV1 RZAG125MV1 RZAG140MV1 RZAG71MY1 RZAG100MY1 RZAG125MY1 RZAG140MY1
Prix unité intérieure (hors éco-participation) € HT 2 034 2 312 2 546 2 800 2 034 2 312 2 546 2 800
Code éco-participation** - - - - - - - -
Prix commande BRC1E53A* € HT 180 180 180 180 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 2 557 3 683 4 053 4 423 2 636 3 862 4 246 4 646
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 4 771 6 175 6 779 7 403 4 850 6 354 6 972 7 626
+ éco-participation* + éco-participation* + éco-participation* + éco-participation* + éco-participation* + éco-participation* + éco-participation* + éco-participation*
* Option : commande IR et filaire – ** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
