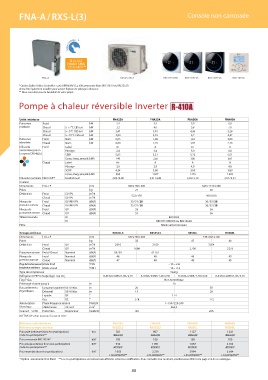

Page 88 - index

FNA-A / RXS-L(3) Console non carrossée

* *

**

FNA-A RXS25-35L3 BRC1H519W BRC1H519S BRC1H519K BRC1E53A
* Option Daikin Online Controller : carte BRP069A81. La télécommande filaire BRC1H519 ou BRC1E53A
devra être également installée pour activer l’option de pilotage à distance.
** Nous consulter pour la faisabilité de votre projet.

Pompe à chaleur réversible Inverter

Unité intérieure FNA25A FNA35A FNA50A FNA60A
Puissance Froid kW 2,4 3,4 5,0 6,0
restituée Chaud à + 7 °C CBS ext kW 3,2 4,0 5,8 7,0
Chaud à – 5 °C CBS ext kW 2,41 3,01 4,36 5,26
Chaud à – 10 °C CBS ext kW 2,04 2,55 3,7 4,47
Puissance Froid Nom. kW 0,65 1,06 1,65 2,06
absorbée Chaud Nom. kW 0,80 1,15 1,87 2,18
Efficacité Froid Label A+ A A+ A
saisonnière (selon Pdesign 2,4 3,4 5,0 6,0
la norme EN14825) SEER 5,63 5,21 5,72 5,51
Conso. énerg. annuelle kWh 149 228 306 381
Chaud Label A+ A A A
Pdesign 2,6 2,9 4,0 4,6
SCOP 4,24 3,88 3,93 3,80
Conso. énerg. annuelle kWh 858 1 047 1 425 1 693
Efficacité nominale EER / COP (1) Froid/chaud 3,69 / 4,00 3,21 / 3,48 3,03 / 3,10 2,91 / 3,21
Couleur -
Dimensions H x L x P mm 620 x 760 x 200 620 x 1 150 x 200
Poids kg 21 30
Débit d'air Froid GV / PV m³/h
522 / 438 960 / 810
Chaud GV / PV m³/h
Niveau de Froid GV / MV / PV dB(A) 33 / 31 / 28 36 / 33 / 30
pression sonore Chaud GV / MV / PV dB(A) 33 / 31 / 28 36 / 33 / 30
Niveau de Froid GV dB(A) 53 56
puissance sonore Chaud GV dB(A) 53 56
Télécommande IR BRC4C65
Fil BRC1H519W/S/K ou BRC1E53A
Filtre Résine anti-moisissure
Groupe extérieur RXS25L3 RXS35L3 RXS50L RXS60L
Dimensions H x L x P mm 550 x 765 x 285 735 x 825 x 300
Poids kg 32 47 48
Débit d'air Froid GV m³/h 2 010 2 160 3 054
Chaud GV m³/h 1 698 2 700 2 278
Puissance sonore Froid / Chaud Nominal dB(A) 59 / 59 61 / 61 -
Niveau de Froid Nominal dB(A) 46 48 48 49
pression sonore Chaud Nominal dB(A) 47 48 48 49
Plage de fonctionnement Mode froid °CBS – 10 ~ +46
température extérieure Mode chaud °CBH – 15 ~ +18
Type de compresseur Swing
Réfrigérant / PRP / Charge (kg) / T eq CO R-410A / 2 088 / 1,00 / 2,10 R-410A / 2 088 / 1,20 / 2,50 R-410A / 2 088 / 1,70 / 3,50 R-410A / 2 088 / 1,50 / 3,10
2
Flag F-Gas Non hermétique
Préchargé d'usine jusqu'à m 10
Raccordements Longueur tuyauterie UE-UI Max m 20 30
frigorifiques Dénivelé UE-UI Max m 15 20
Liquide DE " 1 / 4
Gaz DE " 3 / 8 1 / 2
Alimentation Phase fréquence tension Ph/Hz/V 1~ / 50 / 220-240
électrique Câble liaison int / ext mm² 4G2,5
Courant – 50 Hz Protection Disjoncteur Courbe D 10A 20A
(1) EER/COP selon la norme Eurovent 2012
Référence unité intérieure FNA25A FNA35A FNA50A FNA60A
Référence groupe extérieur RXS25L3 RXS35L3 RXS50L RXS60L
Prix unité intérieure (hors éco-participation) € HT 781 967 1 127 1 241
Code éco-participation** M4AGEQ04 M4AGEQ04 M4AGEQ04 M4AGEQ04
Prix commande BRC1E53A* € HT 180 180 180 180
Prix groupe extérieur (hors éco-participation) € HT 942 1 091 1 687 2 163
Code éco-participation** M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
Prix ensemble (hors éco-participation) € HT 1 903 2 238 2 994 3 584
+ éco-participation** + éco-participation** + éco-participation** + éco-participation**
* Option : commande IR et filaire – ** Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.

88
