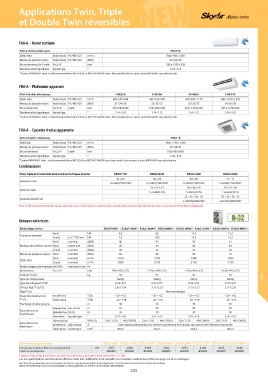

Applications Twin, Triple

et Double Twin réversibles

FAA-A – Mural tertiaire
FAA-A Unités intérieures FAA71A
3
Débit d'air froid / chaud PV / MV / GV m / h 840 / 960 / 1 080
Niveaux de pression sonore froid / chaud PV / MV / GV dB(A) 40 / 42 / 45
Encombrement de l’unité H x L x P mm 290 x 1 050 x 238
Diamètres alim. frigorifiques liquide / gaz " 3 / 8 – 5 / 8
* Option BRP069A81. Note : la télécommande filaire BRC1E53A ou BRC1H519W/S/K devra être installée dès lors que la carte BRP069A81 sera sélectionnée.

FHA-A – Plafonnier apparent
FHA-A Unités intérieures FHA35A FHA50A FHA60A FHA71A
3
Débit d'air froid / chaud PV / MV / GV m / h 600 / 690 / 840 600 / 720 / 900 690 / 900 / 1 170 840 / 1 020 / 1 230
Niveaux de pression sonore froid / chaud PV / MV / GV dB(A) 31 / 34 / 36 32 / 35 / 37 33 / 35 / 37 34 / 36 / 38
Encombrement H x L x P unité mm 235 x 960 x 690 235 x 960 x 690 235 x 1 270 x 690 235 x 1 270 x 690
Diamètres alim. frigorifiques liquide / gaz " 1 / 4 – 3 / 8 1 / 4 – 1 / 2 1 / 4 – 1 / 2 3 / 8 – 5 / 8
* Option BRP069A81. Note : la télécommande filaire BRC1E53A ou BRC1H519W/S/K devra être installée dès lors que la carte BRP069A81 sera sélectionnée.

FUA-A – Cassette 4 voies apparente
FUA-A Unités intérieures FUA71A
3
Débit d'air froid / chaud PV / MV / GV m / h 960 / 1 170 / 1 380
Niveaux de pression sonore froid / chaud PV / MV / GV dB(A) 35 / 38 / 41
Encombrement H x L x P unité mm 198 x 950 x 950
Diamètres alim. frigorifiques liquide / gaz " 3 / 8 – 5 / 8
* Option BRP069A81. Note : la télécommande filaire BRC1E53A ou BRC1H519W/S/K devra être installée dès lors que la carte BRP069A81 sera sélectionnée.
Combinaisons
Twin, Triple et Double Twin Seasonal Smart et Super Inverter RZAG71M RZAG100M RZAG125M RZAG140M
35 + 35 50 + 50 60 + 60 71 + 71
Systèmes Twin
1x KHRQ22M20TA7 1x KHRQ22M20TA7 1x KHRQ22M20TA7 1x KHRQ22M20TA7
35 + 35 + 35 50 + 50 + 50 50 + 50 + 50
Systèmes Triple
1 x KHRQ127H 1 x KHRQ127H 1 x KHRQ127H
35 + 35 + 35 + 35 35 + 35 + 35 + 35
Systèmes Double Twin
3 x KHRQ22M20TA7 3 x KHRQ22M20TA7
Pour le dimensionnement du réseau, adressez-vous à votre agence commerciale ou reportez-vous aux documents de pose ou au manuel technique (databook).

Groupes extérieurs
RZAG Alpha Series RZAG71MV1 RZAG71M8Y1 RZAG100MV1 RZAG100MY1 RZAG125MV1 RZAG125MY1 RZAG140MV1 RZAG140MY1
froid kW 6,8 9,5 12,0 13,4
Puissance restituée
chaud à + 7 °CBS ext. kW 7,5 10,8 13,5 15,5
froid nominal dB(A) 46 47 50 51
Niveaux de pression sonore froid mode nuit dB(A) 42 44 44 44
chaud nominal dB(A) 49 51 52 52
Niveaux de puissance sonore froid nominal dB(A) 64 66 69 70
3
froid nominal m / h 3 540 4 200 4 980 4 980
Débit d'air
3
chaud nominal m / h 3 000 3 720 3 720 3 720
Pression statique externe (groupes 200 / 250) standard /max. Pa – – – –
Dimensions H x L x P mm 990 x 940 x 320 1 430 x 940 x 320 1 430 x 940 x 320 1 430 x 940 x 320
Poids de l'unité kg 70 92 92 92
Type de compresseur Swing Swing Swing Swing TWIN
Type de réfrigérant / PRP R-32 / 675 R-32 / 675 R-32 / 675 R-32 / 675
Charge (kg) / T eq CO 2,95 / 1,99 3,75 / 2,53 3,75 / 2,53 3,75 / 2,53
2
Flag F-Gas Non hermétique
Plage fonctionnement mode froid °CBS – 20 ~ +52 – 20 ~ +52 – 20 ~ +52 – 20 ~ +52
T° ext. mode chaud °CBH – 20 ~+18 – 20 ~+18 – 20 ~+18 – 20 ~+18
Préchargé d’usine jusqu’à m 40 40 40 40
longueur max. par circuit m 55 85 85 85
Raccordements dénivelés max. UE-UI m 30 30 30 30
frigorifiques
diamètres liquide / gaz " 3 / 8 – 5 / 8 3 / 8 – 5 / 8 3 / 8 – 5 / 8 3 / 8 – 5 / 8
alimentation V/Ph/Hz 230 / 1 / 50 400 / 3N/50 230 / 1 / 50 400 / 3N/50 230 / 1 / 50 400 / 3N/50 230 / 1 / 50 400 / 3N/50
Raccordements
électriques protection* disjoncteur A Voir tableaux Monosplit pour vérifier la protection en fonction du type d’unité intérieure raccordée
câble liaison maître/escl. mm 2 4G2,5 4G2,5 4G2,5 4G2,5
Référence groupe extérieur RZAG71MV1 RZAG71M8Y1 RZAG100MV1 RZAG100MY1 RZAG125MV1 RZAG125MY1 RZAG140MV1 RZAG140MY1
Prix groupe extérieur (hors éco-participation) € HT 2 557 2 636 3 683 3 862 4 053 4 246 4 423 4 646
Code éco-participation M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01 M1SPAC01
* Valeurs indicatives à vérifier en fonction du site et dans le respect de la norme NFC 15-100.
Les éco-participations sont désormais affichées selon leur codification. Pour connaître leur montant, veuillez-vous référer à la page 274 de ce catalogue.
Les informations présentées dans ce catalogue n’ont qu’un caractère documentaire et de vulgarisation. Ces informations doivent donc toujours être vérifiées.
Daikin Airconditioning France ne saurait engager sa responsabilité en cas d’erreur ou de mauvaise interprétation.
