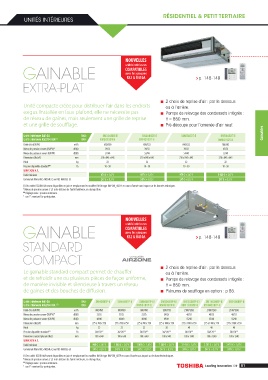

Page 83 - 4-COUV_DECOUP.indd

RÉSIDENTIEL & PETIT TERTIAIRE
UNITÉS INTÉRIEURES

NOUVELLES
unités intérieures
GAINABLE COMPATIBLES p. 148-149
avec les groupes
R32 & R410A
EXTRA-PLAT

2 choix de reprise d’air : par le dessous
Unité compacte créée pour distribuer l’air dans les endroits ou à l’arrière.
exigus. Installée en faux-plafond, elle ne nécessite pas Pompe de relevage des condensats intégrée :
de réseau de gaines, mais seulement une grille de reprise H = 850 mm.
et une grille de soufflage. Pré-découpe pour l’amenée d’air neuf.

Unité intérieure R410A RAV- SM304SDT-E SM404SDT-E SM454SDT-E SM564SDT-E Gainables
Unité intérieure R32/R410A (1) RAV- RM301SDT-E RM401SDT-E RM561SDT-E
Débit d’air (GV/PV) m /h 650/500 690/522 690/522 780/582
3
Niveau de pression sonore (GV/PV)* dB(A) 39/33 39/33 39/33 45/36
Niveau de puissance sonore (GV/PV) dB(A) 51/44 52/44 54/48 55/48
Dimensions (HxLxP) mm 210 x 845 x 645 210 x 845 x 645 210 x 845 x 645 210 x 845 x 645
Poids kg 22 22 22 22
Pression disponible standard** Pa 10 - 50 10 - 50 10 - 50 10 - 50
TARIF 2018 H.T.
Unité intérieure 876 € + 1,67 € 897 € + 1,67 € 979 € + 1,67 € 1 020 € + 1,67 €
Commande filaire RBC-AMS54E-ES ou RBC-AMS55E-ES 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 €
(1) Ces unités R32/R410A seront disponibles en juin et remplaceront les modèles R410A type RAV-SM_4SDT-E en cours d’année sans impact sur les données techniques.
* Niveau de pression sonore à 1,5 m de distance de l’unité intérieure, en champs libre.
** Réglage usine : pression minimum.
“ + xx € “ : montant Éco-participation.

NOUVELLES
unités intérieures
GAINABLE COMPATIBLES p. 148-149
avec les groupes
R32 & R410A
STANDARD

COMPACT compatible

2 choix de reprise d’air : par le dessous
Le gainable standard compact permet de chauffer ou à l’arrière.
et de refroidir une ou plusieurs pièces de façon uniforme, Pompe de relevage des condensats intégrée :
de manière invisible et silencieuse à travers un réseau H = 850 mm.
de gaines et des bouches de diffusion. Plénums de soufflage en option : p 85.

Unité intérieure R410A RAV- SM406BTP-E SM456BTP-E SM566BTP-E1 SM806BTP-E1 SM1106BTP-E1 SM1406BTP-E SM1606BTP-E
Unité intérieure R32/R410A (1) RAV- RM561BTP-E RM801BTP-E RM1101BTP-E RM1401BTP-E
3
Débit d’air (GV/PV) m /h 800/480 800/480 800/480 1200/720 2100/1260 2100/1260 2100/1260
Niveau de pression sonore (GV/PV)* dB(A) 33/25 33/25 33/25 34/26 40/33 40/33 40/33
Niveau de puissance sonore (GV/PV) dB(A) 48/40 48/40 48/40 49/41 55/48 55/48 55/48
Dimensions (HxLxP) mm 275 x 700 x 750 275 x 700 x 750 275 x 700 x 750 275 x 1000 x 750 275 x 1400 x 750 275 x 1400 x 750 275 x 1400 x 750
Poids kg 23 23 23 30 40 40 40
Pression disponible standard** Pa 30/120** 30/120** 30/120** 30/120** 50/120** 50/120** 50/120**
Dimensions raccord plenum (HxL) mm 180 x 640 180 x 640 180 x 640 180 x 940 180 x 1340 180 x 1340 180 x 1340
TARIF 2018 H.T.
Unité intérieure 969 € + 1,67 € 1 000 € + 1,67 € 1 092 € + 1,67 € 1 309 € + 1,67 € 2 143 € + 1,67 € 2 297 € + 1,67 € 2 411 € + 1,67 €
Commande filaire RBC-AMS54E-ES ou RBC-AMS55E-ES 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 € 247 € + 0,12 €
(1) Ces unités R32/R410A seront disponibles en juin et remplaceront les modèles R410A type RAV-SM_6BTP en cours d’année sans impact sur les données techniques.
* Niveau de pression sonore à 1,5 m de distance de l’unité intérieure, en champs libre.
** Réglage usine : pression minimum.
“ + xx € “ : montant Éco-participation. 81
